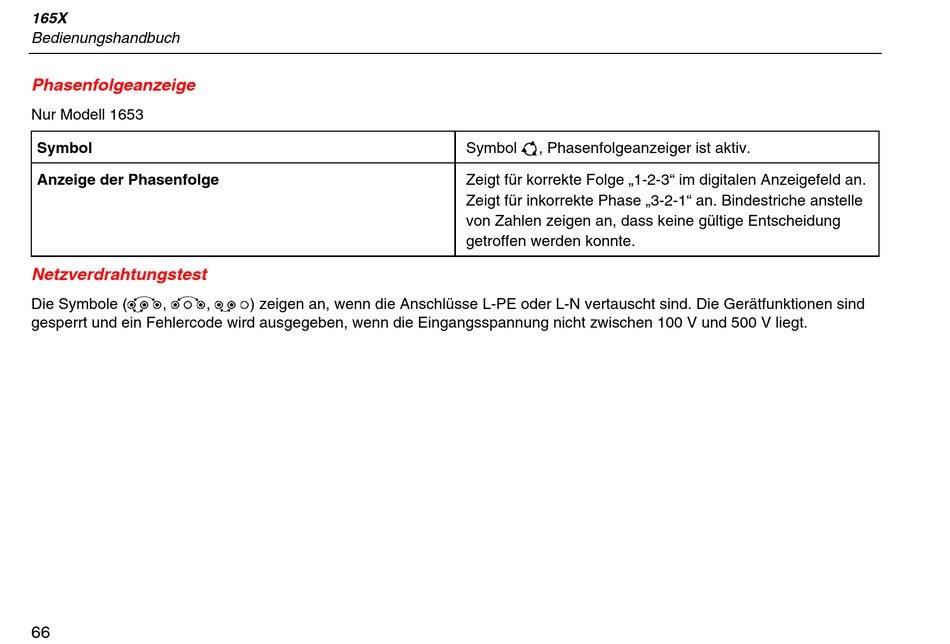

165X
Bedienungshandbuch
Phasenfolgeanzeige
Nur Modell 1653
Symbol
Anzeige der Phasenfolge
Netzverdrahtungstest
Die Symbole (a, b, c) zeigen an, wenn die Anschlüsse L-PE oder L-N vertauscht sind. Die Gerätfunktionen sind
gesperrt und ein Fehlercode wird ausgegeben, wenn die Eingangsspannung nicht zwischen 100 V und 500 V liegt.
66
Symbol Q, Phasenfolgeanzeiger ist aktiv.
Zeigt für korrekte Folge „1-2-3" im digitalen Anzeigefeld an.
Zeigt für inkorrekte Phase „3-2-1" an. Bindestriche anstelle
von Zahlen zeigen an, dass keine gültige Entscheidung
getroffen werden konnte.
