Messen von FI-Auslösezeit

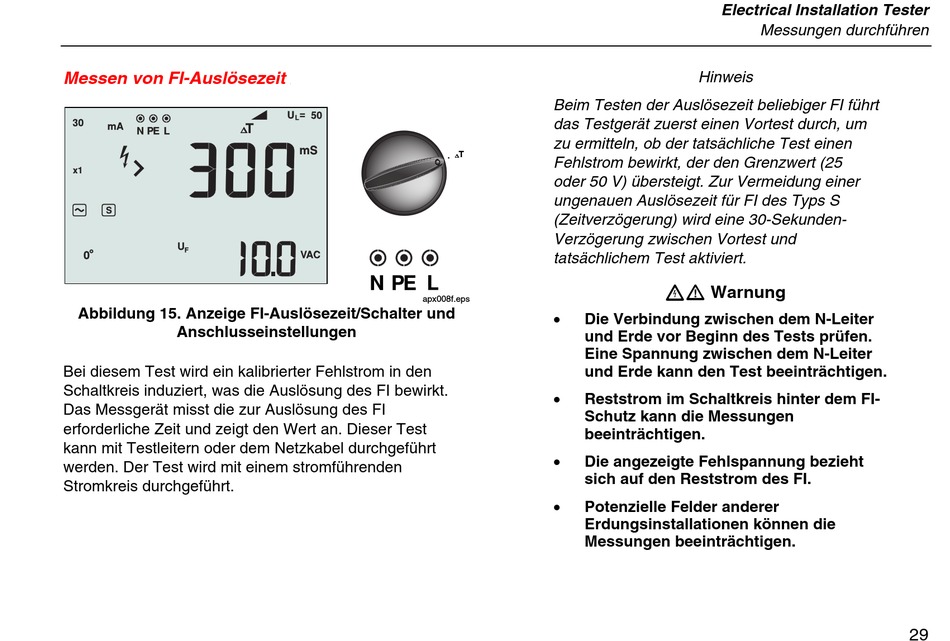

Abbildung 15. Anzeige FI-Auslösezeit/Schalter und
Anschlusseinstellungen
Bei diesem Test wird ein kalibrierter Fehlstrom in den
Schaltkreis induziert, was die Auslösung des FI bewirkt.
Das Messgerät misst die zur Auslösung des FI
erforderliche Zeit und zeigt den Wert an. Dieser Test
kann mit Testleitern oder dem Netzkabel durchgeführt
werden. Der Test wird mit einem stromführenden
Stromkreis durchgeführt.
.
T
apx008f.eps
Electrical Installation Tester
Hinweis
Beim Testen der Auslösezeit beliebiger FI führt
das Testgerät zuerst einen Vortest durch, um
zu ermitteln, ob der tatsächliche Test einen
Fehlstrom bewirkt, der den Grenzwert (25
oder 50 V) übersteigt. Zur Vermeidung einer
ungenauen Auslösezeit für FI des Typs S
(Zeitverzögerung) wird eine 30-Sekunden-
Verzögerung zwischen Vortest und
tatsächlichem Test aktiviert.
XW Warnung
•
Die Verbindung zwischen dem N-Leiter
und Erde vor Beginn des Tests prüfen.
Eine Spannung zwischen dem N-Leiter
und Erde kann den Test beeinträchtigen.
•
Reststrom im Schaltkreis hinter dem FI-
Schutz kann die Messungen
beeinträchtigen.
•
Die angezeigte Fehlspannung bezieht
sich auf den Reststrom des FI.
•
Potenzielle Felder anderer
Erdungsinstallationen können die
Messungen beeinträchtigen.
Messungen durchführen
