4.3.4. Diodenprüfung
Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.
1. Wählen Sie Stellung ΩCAP aus.
2. Drücken Sie die MODE Taste, bis das Symbol
3. Verbinden Sie die rote Messleitung mit der VHz%CAPTemp Ω
und die schwarze Messleitung mit der COM Eingangsbuchse.
4. Verbinden Sie die Messleitungen mit den jeweiligen Enden der zu messenden Diode
und achten Sie dabei auf die angegebene Polarität (siehe Fig. 5). Der
Spannungsgrenzwert wird im Display angezeigt.
5. Wenn ein Spannungsgrenzwert von 0V angezeigt wird, ist die P-N Verbindung
kurzgeschlossen
6. Wenn in der Anzeige "O.L" erscheint, sind die Anschlüsse vertauscht oder die P-N
Verbindung ist defekt.

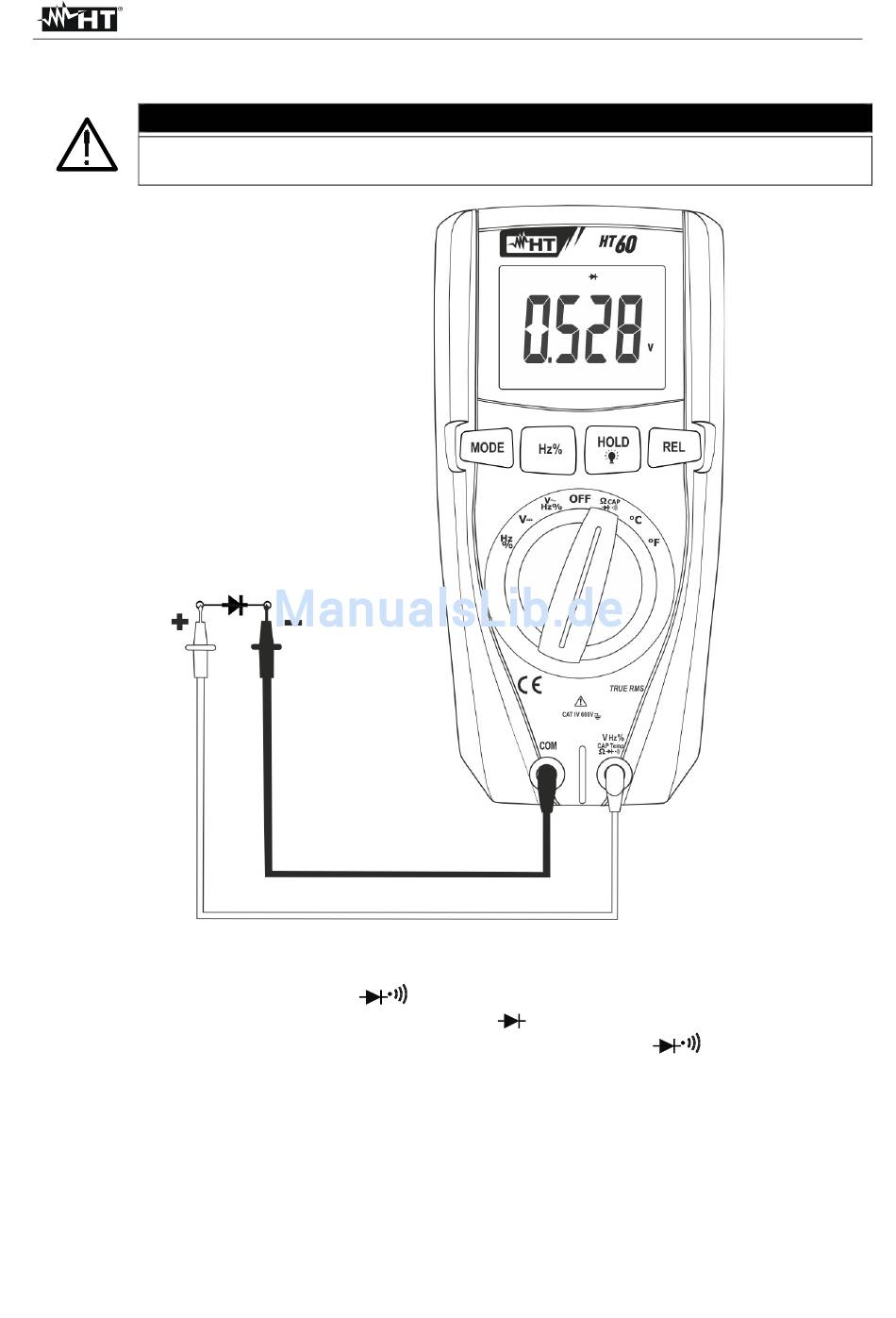

Abb. 5: Verwendung des Gerätes für Diodenprüfung
ACHTUNG
"
im Display erscheint.
"
DE - 12
HT60
Eingangsbuchse
