18 Kurzanleitung für die Installation – ACS355
Vorgehensweise bei
Anschlussarbeiten

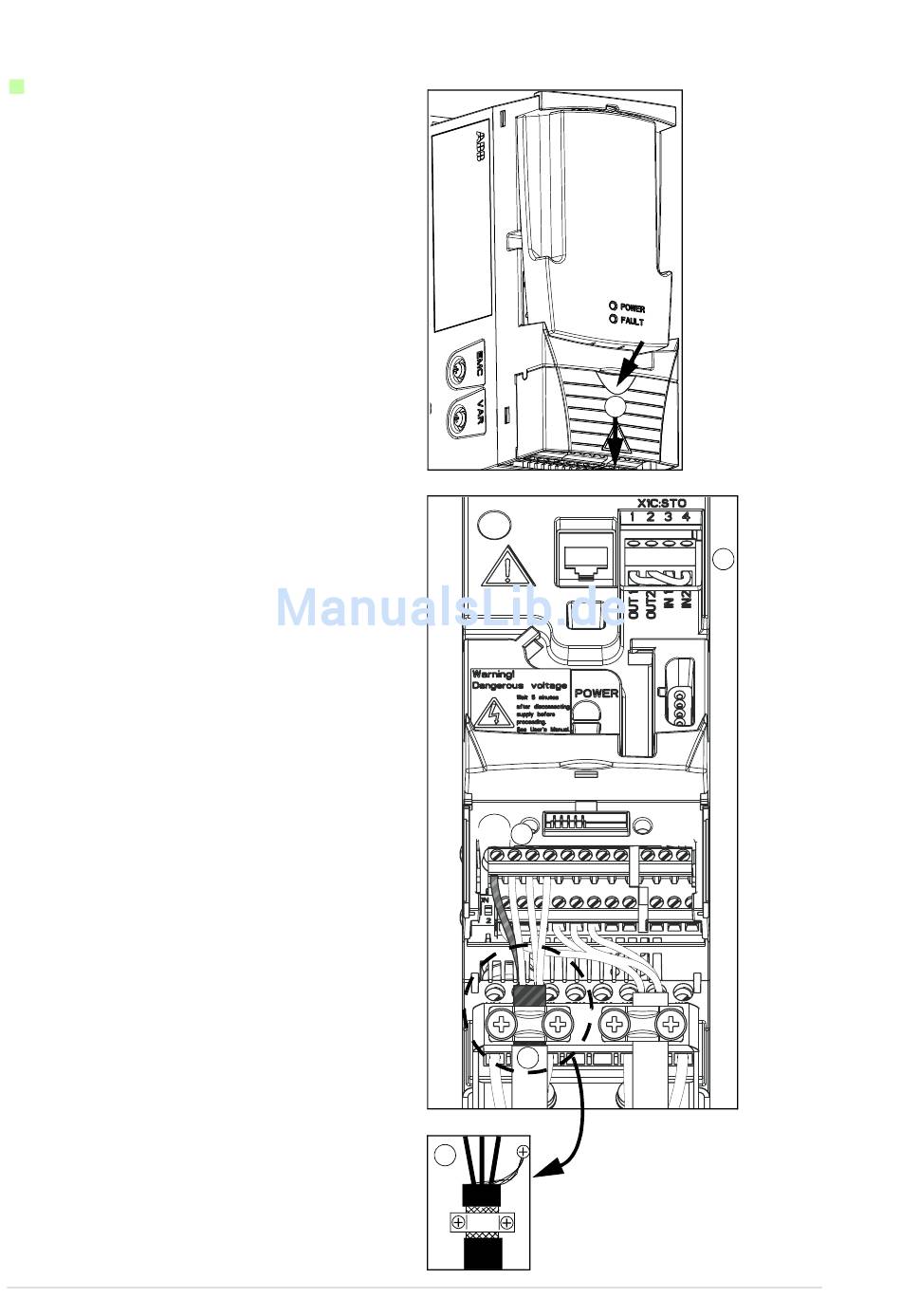

1. Die Klemmenabdeckung durch gleich-
zeitiges Drücken der Halterung und
Ziehen des Deckels vom Gehäuse
abnehmen.
2. Den Mantel des Analogsignalkabels
abisolieren und den blanken Schirm
unter der Kabelschelle 360 Grad
erden.
3. Die Leiter an die entsprechenden
Klemmen anschließen. Mit einem
Anzugsmoment von 0,4 Nm (3,5 lbf·in)
festziehen.
4. Bei doppelt geschirmten Kabeln auch
die Masseleiter von jedem Kabelpaar
in dem Kabel verdrillen und an SCR
(Klemme 1) anschließen.
5. Sichern Sie die Kabel mechanisch
außerhalb des Antriebs.
6. Falls kein optionales Feldbusmodul
installiert wird, die Klemmen-Abdek-
kung wieder aufsetzen.
7. Die STO-Leiter an die entsprechenden
Klemmen anschließen. Mit einem
Anzugsmoment von 0,4 Nm (3,5 lbf·in)
festziehen.
3
2
2
1
7
