Installeren van de besturingskabels

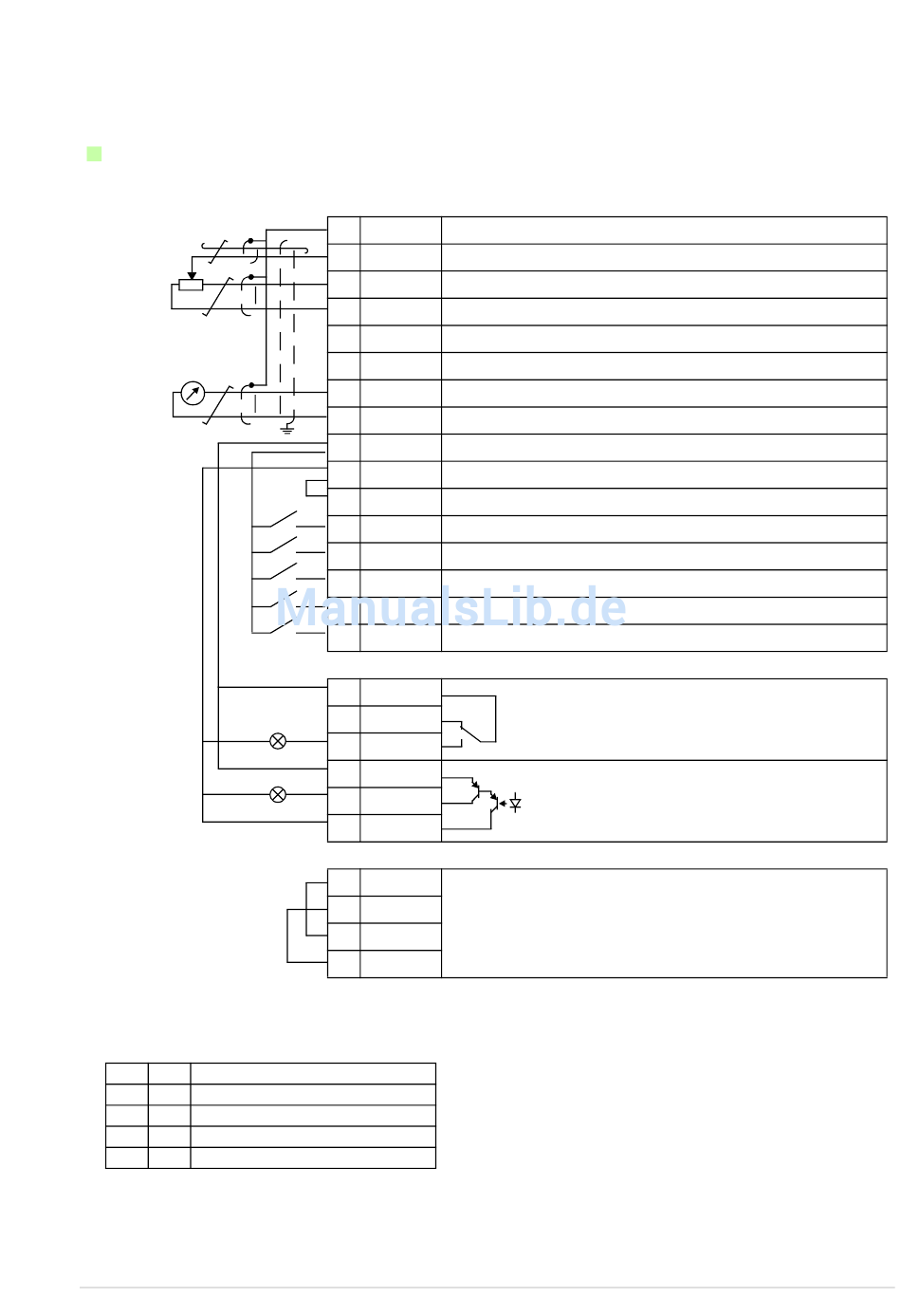

Standaard I/O aansluitingen
1...10 kohm
max. 500 ohm
1)
AI1 wordt gebruikt als een toerentalreferentie, als
vectormodus is gekozen.
2)
Zie parametergroep 12 CONST TOERENKEUZE:
DI3 DI4 Werking (parameter)
0 0 Instellen toerental via AI1
1 0 Toerental 1 (1202)
0 1 Toerental 2 (1203)
1 1 Toerental 3 (1204)
3)
0 = hellingtijden volgens parameters 2202 en 2203.
1 = hellingtijden volgens parameters 2205 en 2206.
4)
aarding over 360 graden onder een klem.
Aandraaimoment = 0,4 N·m / 3,5 lbf.in.
X1A
1 SCR Afscherming signaalkabel (schild)
2 AI1 Uitgangsfrequentie referentie: 0...10 V
3 GND Gemeenschappelijke aarde analoge ingangen
4 +10V Referentiespanning: +10 V DC, max. 10 mA
5 AI2 Standaard niet in gebruik. 0...10 V
6 GND Gemeenschappelijke aarde analoge ingangen
7 AO Waarde uitgangsfrequentie: 0...20 mA
8 GND Gemeenschappelijke aarde analoge uitgangen
4)
9 +24V Hulpspanningsuitgang: +24 V DC, max. 200 mA
10 GND Gemeenschappelijke aarde hulpspanningsuitgang
11 DCOM Gemeenschappelijke aarde digitale ingangen
12 DI1 Stop (0) / Start (1)
13 DI2 Voorwaarts (0) / Achterwaarts (1)
14 DI3 Selectie constant toerental
15 DI4 Selectie constant toerental
16 DI5 Selectie acceleratie en deceleratie
X1B
17 ROCOM
18 RONC
19 RONO
20 DOSRC
21 DOOUT
22 DOGND
X1C:STO
1 OUT1 STO (Safe torque off) aansluiting
2 OUT2
3 IN1
4 IN2
