Instalação dos cabos de controlo

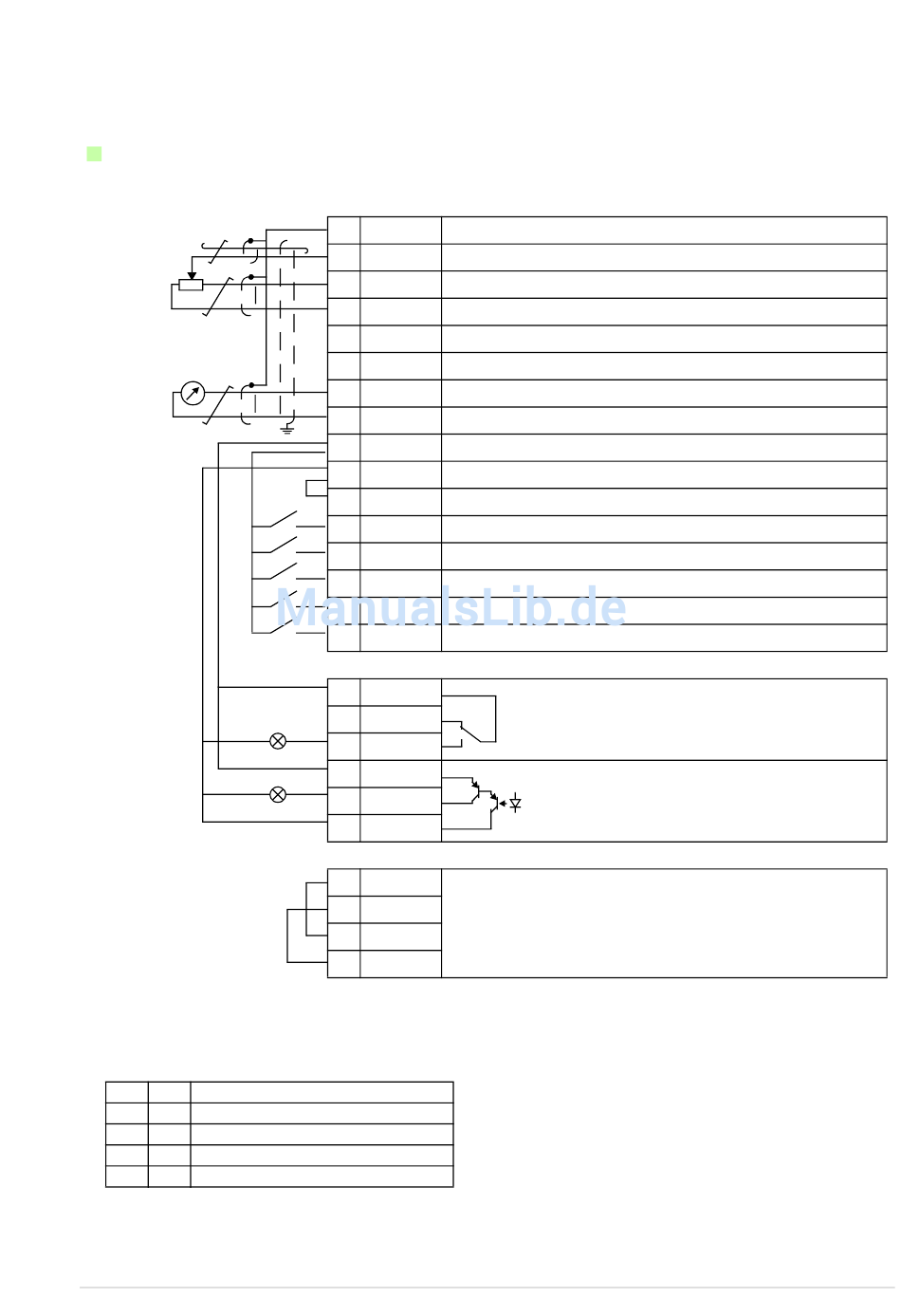

Ligações E/S de fábrica
1...10 kohm
max. 500 ohm
1)
EA1 é usada como uma referência de velocidade se
o modo vectorial for seleccionado.
2)
Veja o grupo de parâmetros 12 CONSTANT
SPEEDS:
ED3 ED4 Operação (parâmetro)
0 0 Ajustar velocidade através de EA1
1 0 Velocidade 1 (1202)
0 1 Velocidade 2 (1203)
1 1 Velocidade 3 (1204)
3)
0 = tempos de rampa segundo o parâmetros 2202 e
2203.
X1A
1 SCR Blindagem do cabo de sinal (blindagem)
2 EA1 Referência frequência de saída: 0...10 V
3 GND Circuito de entrada analógica comum
4 +10V Tensão de referência: +10 V CC, max. 10 mA
5 AI2 Não usado por defeito. 0...10 V
6 GND Circuito de entrada analógica comum
7 SA Valor de frequência de saída: 0...20 mA
8 GND Circuito de saída analógica comum
4)
9 +24V Saída de tensão auxiliar: +24 V DC, max. 200 mA
10 GND Saída de tensão auxiliar comum
11 DCOM1 Entrada digital comum
12 ED1 Parar (0) / Arrancar (1)
13 ED2 Directo (0) / Inverso (1)
14 ED3 Selecção de velocidade constante
15 ED4 Selecção de velocidade constante
16 ED5 Selecção de aceleração e desaceleração
X1B
17 ROCOM
18 RONC
19 RONO
20 DOSRC
21 DOOUT
22 DOGND
X1C:STO
1 SAID1 Ligação STO (Binário de segurança off)
2 SAID2
3 IN1
4 IN2
Guia rápido de instalação - ACS355 47
Saída a relé 1
Sem falha [Falha (-1)]
Saída digital, max. 100 mA
Sem falha [Falha (-1)]
1 = tempos de rampa segundo o parâmetros 2205 e
2206.
4)
Ligação à terra a 360 graus por baixo de um grampo
de ligação à terra.
Binário de aperto = 0.4 N·m / 3.5lbf·in.
