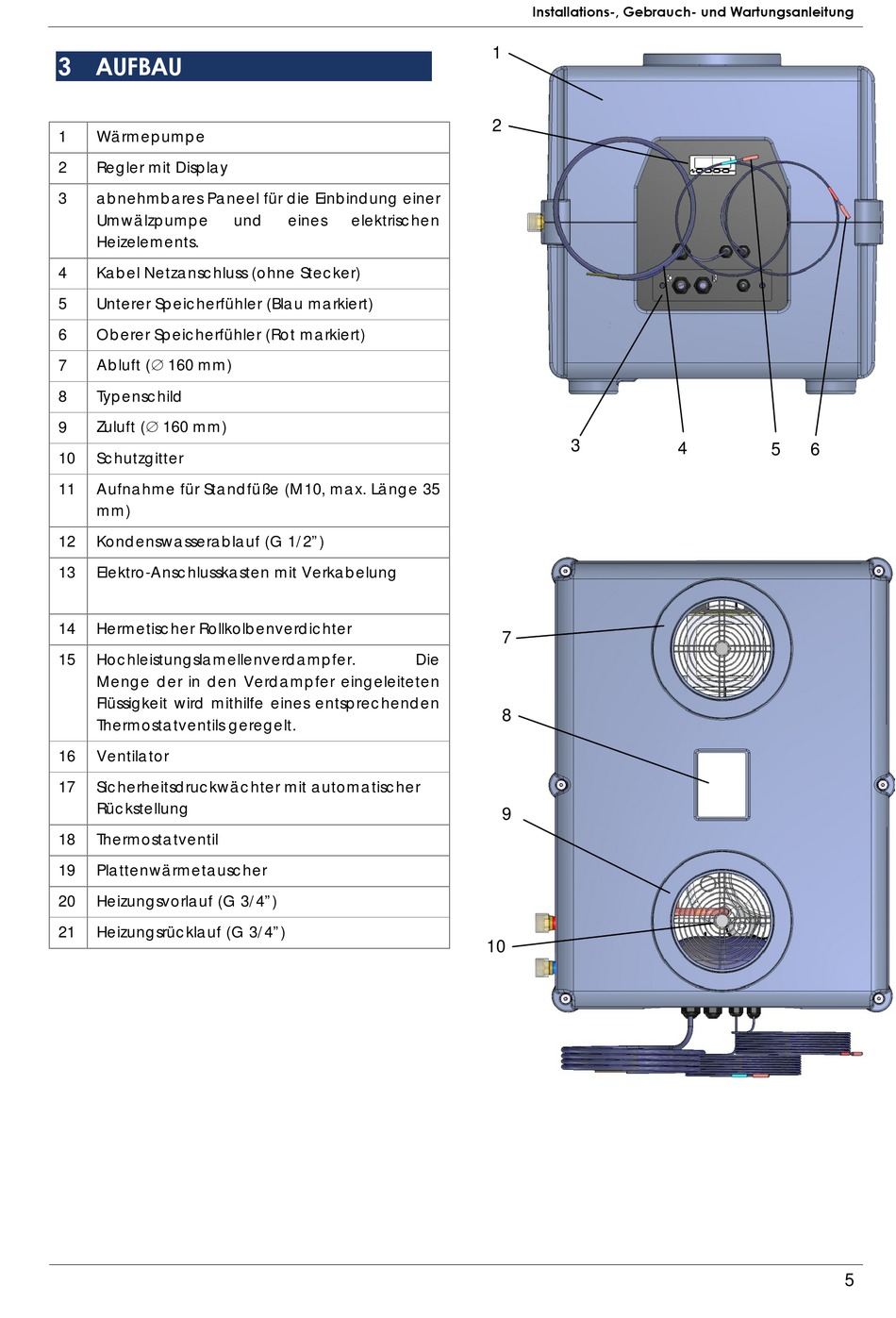

3 AUFBAU
1
Wärmepumpe
2
Regler mit Display
3
abnehmbares Paneel für die Einbindung einer
Umwälzpumpe
Heizelements.
4
Kabel Netzanschluss (ohne Stecker)
5
Unterer Speicherfühler (Blau markiert)
6
Oberer Speicherfühler (Rot markiert)
Abluft ( 160 mm)
7
8
Typenschild
9
Zuluft ( 160 mm)
10
Schutzgitter
11
Aufnahme für Standfüße (M10, max. Länge 35
mm)
12
Kondenswasserablauf (G 1/2")
13
Elektro-Anschlusskasten mit Verkabelung
14
Hermetischer Rollkolbenverdichter
15
Hochleistungslamellenverdampfer.
Menge der in den Verdampfer eingeleiteten
Flüssigkeit wird mithilfe eines entsprechenden
Thermostatventils geregelt.
16
Ventilator
17
Sicherheitsdruckwächter mit automatischer
Rückstellung
18
Thermostatventil
19
Plattenwärmetauscher
20
Heizungsvorlauf (G 3/4")
21
Heizungsrücklauf (G 3/4")
und
eines
elektrischen
Installations-, Gebrauch- und Wartungsanleitung
1
2
3
7
Die
8
9
10
4
5
6
5
