5.2
Belüftungsanschluss
Neben dem in Abschn. 5.1 genannten Platz
benötigt die Wärmepumpe eine angemessene
Belüftung: es ist wichtig, eine richtige Belüftung
des Installationsraums zu gewährleisten.
Das Gerät hat zwei runde Öffnungen für Abluft
und Zuluft (für Ø160 mm Luftkanalanschluss).
Wenn die Zuluft aus dem Installationsraum
kommen soll, schaffen Sie einen Abluftkanal
nach außen (oder in einen Nebenraum) und
einen
90°
Rohrbogen
Wassereingang ins Gerät zu vermeiden) für die
Raumluftansaugung (siehe Abb.5).

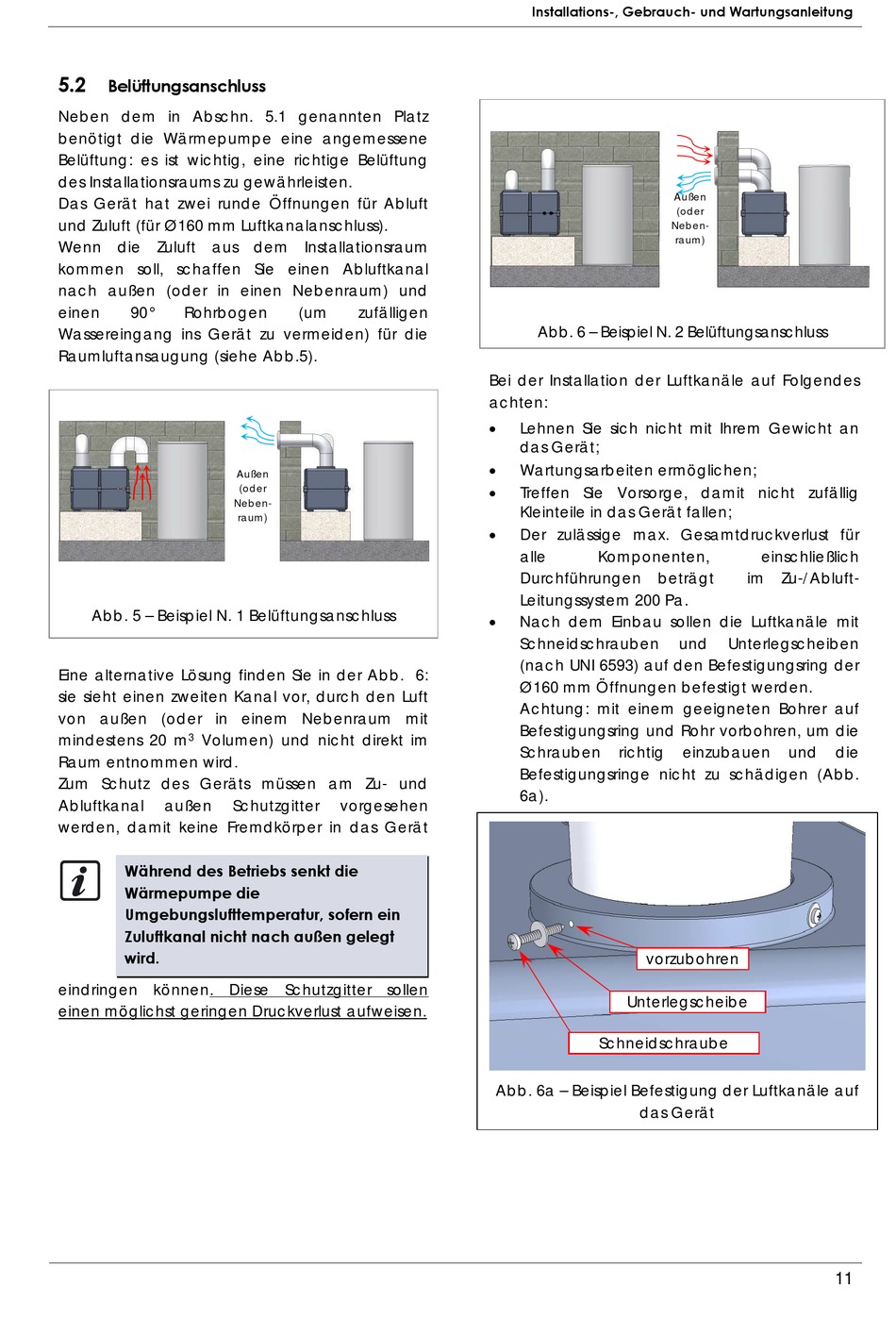

Abb. 5 – Beispiel N. 1 Belüftungsanschluss
Eine alternative Lösung finden Sie in der Abb. 6:
sie sieht einen zweiten Kanal vor, durch den Luft
von außen (oder in einem Nebenraum mit
mindestens 20 m
Volumen) und nicht direkt im
3
Raum entnommen wird.
Zum Schutz des Geräts müssen am Zu- und
Abluftkanal
außen
werden, damit keine Fremdkörper in das Gerät
Während des Betriebs senkt die
Wärmepumpe die
Umgebungslufttemperatur, sofern ein
Zuluftkanal nicht nach außen gelegt
wird.
eindringen können. Diese Schutzgitter sollen
einen möglichst geringen Druckverlust aufweisen.
(um
zufälligen
Außen
(oder
Neben-
raum)
Schutzgitter
vorgesehen
Installations-, Gebrauch- und Wartungsanleitung
Abb. 6 – Beispiel N. 2 Belüftungsanschluss
Bei der Installation der Luftkanäle auf Folgendes
achten:
Lehnen Sie sich nicht mit Ihrem Gewicht an
das Gerät;
Wartungsarbeiten ermöglichen;
Treffen Sie Vorsorge, damit nicht zufällig
Kleinteile in das Gerät fallen;
Der zulässige max. Gesamtdruckverlust für
alle
Komponenten,
Durchführungen
beträgt
Leitungssystem 200 Pa.
Nach dem Einbau sollen die Luftkanäle mit
Schneidschrauben
(nach UNI 6593) auf den Befestigungsring der
Ø160 mm Öffnungen befestigt werden.
Achtung: mit einem geeigneten Bohrer auf
Befestigungsring und Rohr vorbohren, um die
Schrauben
richtig
Befestigungsringe nicht zu schädigen (Abb.
6a).
vorzubohren
Unterlegscheibe
Schneidschraube
Abb. 6a – Beispiel Befestigung der Luftkanäle auf
das Gerät
Außen
(oder
Neben-
raum)
einschließlich
im
Zu-/Abluft-
und
Unterlegscheiben
einzubauen
und
die
11
