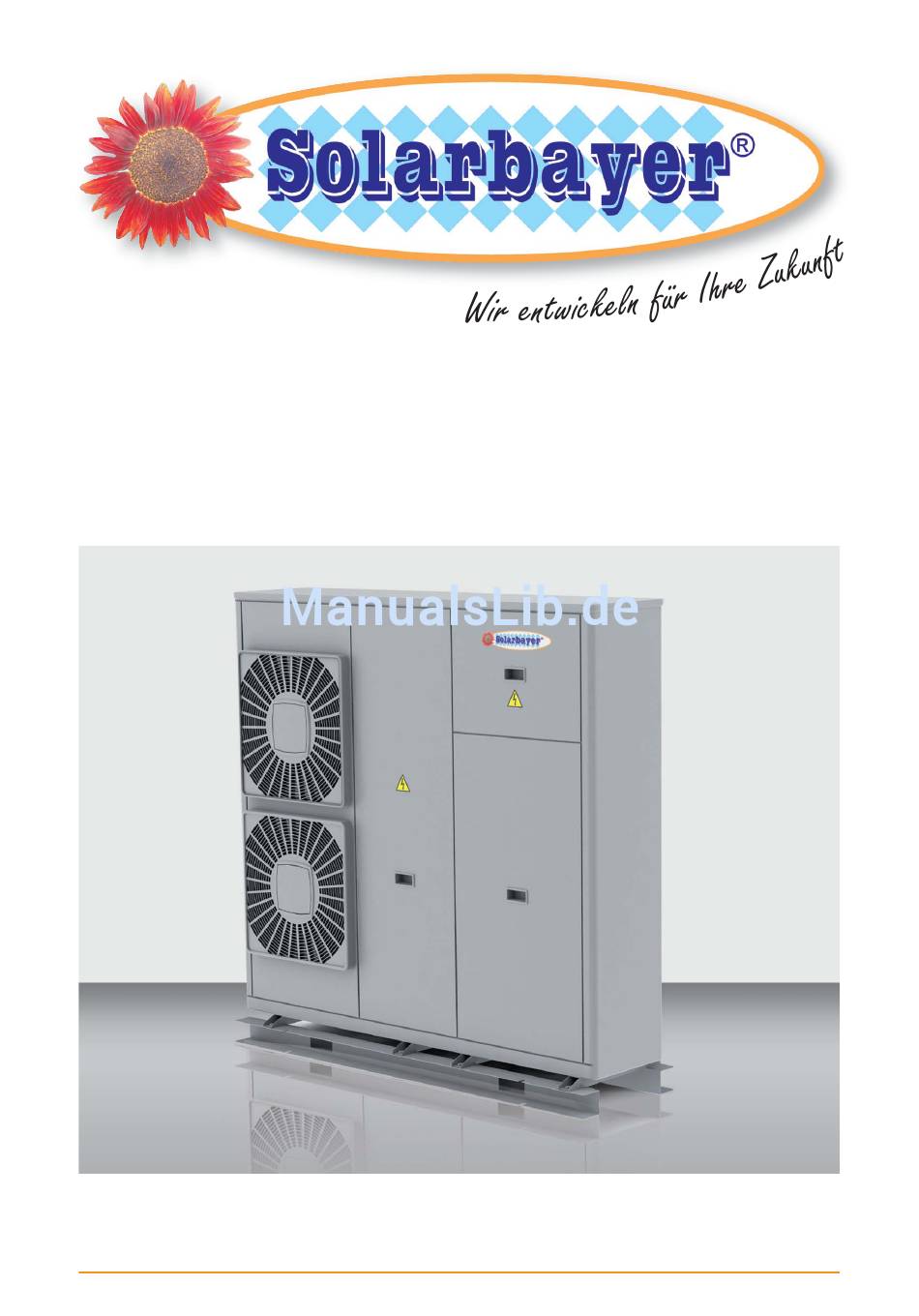

- Seite 1 P R O D U K T I N F O R M AT I O N Wärmepumpe WP AeroMono Kurzbedienungsanleitung © Solarbayer GmbH [2016_27]...
-
Seite 2: Inhaltsverzeichnis
PRODUKTINFORMATION Wärmepumpe WP AeroMono Inhalt Allgemeines Hinweis ............... 3 Sicherheitshinweise /Vorschri en . -
Seite 3: Allgemeines
Punkte in übersichtlicher Weise. Der Funktionsumfang der Wärme‐ pumpe, insbesondere der Funktionen des Reglers, ist weitaus umfangreicher als hier beschrieben. Die Solarbayer®‐Wärmepumpe ist ab Werk für einen einfachen und sicheren Betrieb voreingestellt, so dass nur wenige Einstellungen vorgenommen werden müssen. -
Seite 4: Gehäuseau Eilung

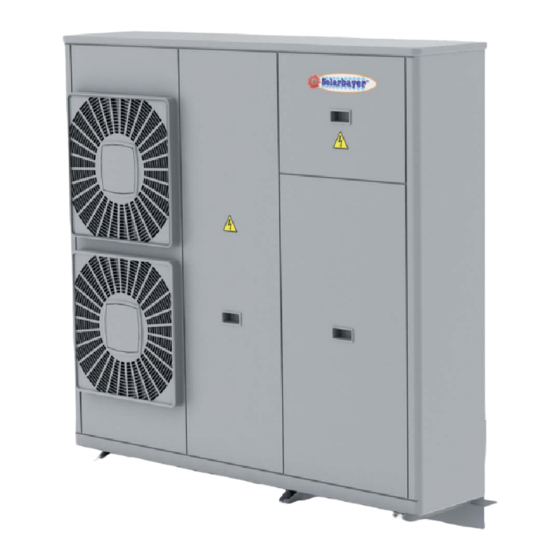

PRODUKTINFORMATION Wärmepumpe WP AeroMono Gehäuseaufteilung Elektrischer Kälteteil Anschlussteil Nur für autorisiertes Nur für autorisiertes Fachpersonal! Fachpersonal! Luftaustrittsseite Hydrobox (heizungsseitiger Hydraulikbereich) Lieferumfang Wärmepumpe WP 11/ WP 16 AeroMono Hauptgerät Fernbedienung Technische Dokumentationen: Kurzanleitung (Solarbayer), Installationsanleitung (Daikin/Altherma), Inbetriebnahme‐ und Wartungsprotokoll © Solarbayer GmbH [2016_27]... -
Seite 5: Montage
PRODUKTINFORMATION Wärmepumpe WP AeroMono Montage Aufstellort Das Außengerät ist für die Freifeldaufstellung konzipiert. Als Auflager sind bauseits zwei Streifenfundamente (1) auf verdichtetem Untergrund (3) und Magerbeton (4) herzustellen. Zwischen den Fundamentstreifen eignet sich grober Kies o.ä. (2) zur Aufnahme und Versickerung des anfallenden Kondenswassers. Bitte stellen Sie die Wärme‐... -
Seite 6: Überdachung
PRODUKTINFORMATION Wärmepumpe WP AeroMono Überdachung: Eine Überdachung wie hier dargestellt bietet optimalen Schutz vor Niederschlag wie Schnee, Hagel o. Ä.. Zusammenfassend die wichtigsten Aufstellkriterien: ‐ Außengerät steht auf Streifenfundamenten ‐ anfallendes Kondenswasser muss frei ablaufen können ‐ windgeschützte Aufstellung, die Luftaustrittsseite nicht in Hauptwindrichtung ‐... -
Seite 7: Elektrischer Anschluss
PRODUKTINFORMATION Wärmepumpe WP AeroMono Elektrischer Anschluss Hinweis: Alle bausei gen Verkabelungen müssen von einem zugelassenen Elektriker durchgeführt werden und der gül gen länderspezifischen Gesetzgebung entsprechen! ACHTUNG: Vor Wartungs‐ und Reparaturarbeiten unbedingt die Stromzufuhr trennen! Vergewissern Sie sich vor Beginn der Arbeiten, dass die komplette Einheit vom Netz getrennt ist! Tabelle ‐... -
Seite 8: Hydraulische Anbindung
Anbindung < 10 m cher sollte so gering wie möglich ausfallen (Empfehlung: < 10 m). <A Solarbayer empfiehlt als Anbindungsleitung das optional erhältliche flexible Edelstahlwellrohr Solarpipe Nano Nennweite DN 25. Um einen sicheren Betrieb zu gewährleisten sind in der Anbindeleitung Spül‐ und Entleervorrichtungen vorzusehen! WP 11 / WP 16 AeroMono Außengerät... - Seite 9 PRODUKTINFORMATION Wärmepumpe WP AeroMono Wärmepumpen Thermoschutzset (optional) Bei Einbindung von Wärmeerzeugern mit hohen Systemtemperaturen über 70°C (z.B. Solaranlage, Holzvergaser) in das Heizungssystem ist des Wärmepumpen‐Thermoschutzset unabdingbar. Das Thermoschutzset soll die Wärme‐ pumpe vor zu hohen Temperaturen aus dem Pufferspeicher schützen.
-
Seite 10: Betrieb
PRODUKTINFORMATION Wärmepumpe WP AeroMono Betrieb Inbetriebnahme Die Heizungsanlage ist ausschließlich mit behandeltem Heizungswasser nach VDI 2035 zu befüllen. Durch Spülen und Entlüften ist sicherzustellen, dass sich keine Luft im Kreislauf befindet. Sofern kein Durchfluss erkannt wird, wird auf dem Display der Fehlercode 7H angezeigt (Fehlercodes siehe Dokumente des DAIKIN®‐Außengerätes). Bei Betrieb mit Raumthermostat hat das Betätigen des „ON“‐Schalters mit LED (siehe Bild 4) keine Funktion. - Seite 11 PRODUKTINFORMATION Wärmepumpe WP AeroMono Das Öffnen der Hydrobox (Position s. Abb. S. 4) erfolgt Beim Füllen und Spülen bzw. während des Betriebs der durch Lösen der beiden unteren Befestigungsschrau‐ Heizungsseite darauf achten, dass beide Kugelhähne ben mithilfe eines Steckschlüssels bzw. Ringschlüssels (A) in der Hydrobox geöffnet sind, damit der dortige...
-
Seite 12: Bedienung - Die Wich Gsten Display-Symbole
PRODUKTINFORMATION Wärmepumpe WP AeroMono Bedienung ‐ Die wichtigsten Display‐Symbole Betriebsart: Externer Raumthermostat regelt Raumheizung Betrieb/blinkend: EVU‐Sperre Betriebsart: Temperatur Brauchwasser‐Heizung Betriebsart: witterungsgeführter geräuscharmer Betrieb Temp.‐Sollwert aktiv Betriebsstörung, Verdichter aktiv Fachmann kontaktieren Umwälzpumpe aktiv Reserveheizung aktiv Bedienung ‐ Zeit‐/Wochentag‐Einstellung Halten Sie die Taste etwa 5 Sekunden lang gedrückt... -
Seite 13: Bedienung - Temperaturen Einstellen
PRODUKTINFORMATION Wärmepumpe WP AeroMono Bedienung ‐ Temperaturen einstellen Gerät ein/ausschalten: Bei Leuchten der Betriebs‐LED ist die Wärmepumpe eingeschaltet. Heizen mit festem Vorlaufsollwert: Der Vorlaufsoll‐ TEMP wert wird durch Drücken der Tasten TEMP oder eingestellt. Alterna v kann auch ein wi erungsgeführter Soll‐... -
Seite 14: Programmierung/Fachmannebene
PRODUKTINFORMATION Wärmepumpe WP AeroMono Programmierung/Fachmannebene Hinweis: Die hier gezeigten Einstellungen dürfen nur von autorisierten Fachkrä en durchgeführt wer‐ den. Das Setzen falscher Parameter kann zu einem Ausfall oder einer Betriebsstörung der Wär‐ mepumpe führen. Die wichtigsten Parameter und Einstellungen sind im Inbetriebnahme‐ und Wartungsprotokoll aufgelistet. -
Seite 15: Programmierung/Fachmannebene - Heizkurve
PRODUKTINFORMATION Wärmepumpe WP AeroMono Programmierung/Fachmannebene ‐ Heizkurve Eine Heizkurve kann über zwei Temperaturpunkte definiert werden. Diese Punkte werden in der Programmier‐ ebene unter Ebene [1:00] bis [1:03] eingestellt. Das Diagramm zeigt den prinzipiellen Verlauf der Heizkurve. /.-,+*),('&%-$#-)(%') -$-) ' *... -
Seite 16: Programmierung/Fachmannebene - Estrichau Eizprogramm
PRODUKTINFORMATION Wärmepumpe WP AeroMono Programmierung/Fachmannebene ‐ Estrichaufheizprogramm Hinweis: Bei aktivierter Niedertarifnetzanschlussfunktion kann das Estrichaufheizprogramm nicht aktiviert werden! Das Estrichaufheizprogramm wird in der Programmierebene unter Ebene [F:05] bis [F:09] eingestellt (siehe Inbetriebnahme‐ und Wartungsprotokoll) Das Estrichprogramm ermöglicht Einstellungen in Zeitblöcken zwischen 12 h und 72 h und Vorlaufsollwerten zwi‐... -
Seite 17: Programmierung/Fachmannebene - Bei Bivalentem Betrieb
Programmierung/Fachmannebene ‐ Bei bivalentem Betrieb Bei Kombination mit einer Biomasse‐ (z.B. Holzvergaser HVS E/LC) oder solarthermischen Heizungsanlage muss zu‐ sätzlich ein externer Heizungsregler eingesetzt werden (z.B. Solarbayer®‐Heizungsregler D20) Vorgehensweise beim Betrieb mit externem Raumthermostat/ übergeordnetem Heizungsregler (z.B. Solarbayer D20 bzw. D30): Um einen Betrieb mit externem Raumthermostat oder übergeord‐... -
Seite 18: Wartung
PRODUKTINFORMATION Wärmepumpe WP AeroMono Wartung Jährliche Wartungsarbeiten Um einen optimalen Betrieb zu gewährleisten, müssen in regelmäßigen Abständen eine Reihe von Kontrollen und Inspektionen der Komponenten und der bauseitigen Verkabelung durchgeführt werden. ACHTUNG: Vor Wartungs‐ und Reparaturarbeiten unbedingt die Stromzufuhr trennen! Vergewissern Sie sich vor Beginn der Arbeiten, dass die komplette Einheit vom Netz getrennt ist! Die beschriebenen Kontrollen müssen mindestens einmal im Jahr von geeignetem Fachpersonal durchgeführt... -
Seite 19: Anhang
Energieeffizienzklasse nach EU‐Verordnung Nr. 811/2013 (Heizen, durchschni ‐ WP 11 AM WP 16 AM Niedertemperaturanwendung (W35) Mi eltemperaturanwendung (W55) *Anforderung heizungssei g: Mindest‐Puffervolumen 500 Liter, Trinkwasserspeicher mit Doppelwärmetauscherregister min. 4,5 m² Wärmetauscheroberfläche (Solarbayer WP 350 oder Solarbayer WP 500) © Solarbayer GmbH [2016_27]... -
Seite 20: Leistungskurven
PRODUKTINFORMATION Wärmepumpe WP AeroMono Leistungskurven Leistungskurven WP 11 AM Vorlauf 30°C Vorlauf 35°C Vorlauf 40°C Vorlauf 45°C Vorlauf 50°C Außentemperatur [°C] Legende: = Temperatur Wasseraustri sseite [°C] WP 11 AM Tamb = Außentemperatur [°C] = Wärmeleistung [kW] = Elektrische Leistungsaufnahme [kW] 30 °C... - Seite 21 PRODUKTINFORMATION Wärmepumpe WP AeroMono Leistungskurven WP 16 AM Vorlauf 30°C Vorlauf 35°C Vorlauf 40°C Vorlauf 45°C Vorlauf 50°C Außentemperatur [°C] Legende: = Temperatur Wasseraustri sseite [°C] WP 16 AM Tamb = Außentemperatur [°C] = Wärmeleistung [kW] = Elektrische Leistungsaufnahme [kW] 30 °C...
-
Seite 22: Aufstellung - Mindest-Seitenabstände
PRODUKTINFORMATION Wärmepumpe WP AeroMono Aufstellung ‐ Mindest‐Seitenabstände Die hier angegebenen Mindest‐ 1435 Abstände zu Wänden o. Ä. sind zwingend einzuhalten um einen möglichst sicheren und effizien‐ ten Betrieb der Wärmepumpe zu gewährleisten! 1000 © Solarbayer GmbH [2016_27]... -
Seite 23: Bohrungsabstände/Befes Gung/Kondensatabläufe
PRODUKTINFORMATION Wärmepumpe WP AeroMono Bohrungsabstände/Befestigung/Kondensatabläufe Ansicht von unten: ROT: Montagepunkt BLAU: Kondensatablauf Luftaustrittsseite Schnitt durch Podestschiene: © Solarbayer GmbH [2016_27]... -
Seite 24: Elektrischer Anschlussplan
PRODUKTINFORMATION Wärmepumpe WP AeroMono Elektrischer Anschlussplan © Solarbayer GmbH [2016_27]... - Seite 25 PRODUKTINFORMATION Wärmepumpe WP AeroMono © Solarbayer GmbH [2016_27]...
-
Seite 26: Hydraulikschema Wp-Sps-Wps
PRODUKTINFORMATION Wärmepumpe WP AeroMono Hydraulikschema WP‐SPS‐WPS Anforderung heizungssei g: Mindest‐Puffervolumen 500 Liter, Trinkwasserspeicher mit Doppelwärmetauscherregister min. 4,5 m² Wärmetauscheroberfläche (Solarbayer WP 350 oder Solarbayer WP 500) Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung! © Solarbayer GmbH [2016_27]... -
Seite 27: Hydraulikschema Wp-Sps-Wps-S
Wärmepumpe WP AeroMono Hydraulikschema WP‐SPS‐WPS‐S STANDARD Anforderung heizungssei g: Mindest‐Puffervolumen 500 Liter, Trinkwasserspeicher mit Doppelwärmetauscherregister min. 4,5 m² Wärmetauscheroberfläche (Solarbayer WP 350 oder Solarbayer WP 500) Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung! © Solarbayer GmbH [2016_27]... -
Seite 28: Hydraulikschema Wp-Sps 2S-Wps-Hs
PRODUKTINFORMATION Wärmepumpe WP AeroMono Hydraulikschema WP‐SPS 2S‐WPS‐HS KOMFORT Dieses Anschlussschema dient nur als Montagevorschlag und ersetzt keine fachtechnische Planung! © Solarbayer GmbH [2016_27]... -
Seite 29: Hydraulikschema Wp-Hsk Sls
PRODUKTINFORMATION Wärmepumpe WP AeroMono Hydraulikschema WP‐HSK SLS Dieses Anschlussschema dient nur als Montagevorschlag und ersetzt keine fachtechnische Planung! © Solarbayer GmbH [2016_27]... -
Seite 30: Hydraulikschema Wp-Hsk Sls-Hs
PRODUKTINFORMATION Wärmepumpe WP AeroMono Hydraulikschema WP‐HSK SLS‐HS STANDARD Dieses Anschlussschema dient nur als Montagevorschlag und ersetzt keine fachtechnische Planung! © Solarbayer GmbH [2016_27]... -
Seite 31: No Zen
PRODUKTINFORMATION Wärmepumpe WP AeroMono Notizen © Solarbayer GmbH [2016_27]... - Seite 32 Telefax +49(0)8421/93598‐29 IWärmepumpen info@solarbayer.de www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gül g ist die jeweils aktuelle Fassung dieser Montageanleitung auf unserer Homepage www.solarbayer.de © Solarbayer GmbH [2016_27]...
