Durchführen von Messungen
5.2 Durchführen von Strommessungen
Vor dem Umschalten auf eine neue Funktion oder einen
anderen Messbereich ist die Zange stets vom Prüfob-
jekt zu entfernen.
Den Messart-Wahlschalter (2) entsprechend dem zu
erwartenden Strom auf Stellung "60 A;/40 A;/4 A;/400
mA;/40 mA;" stellen.

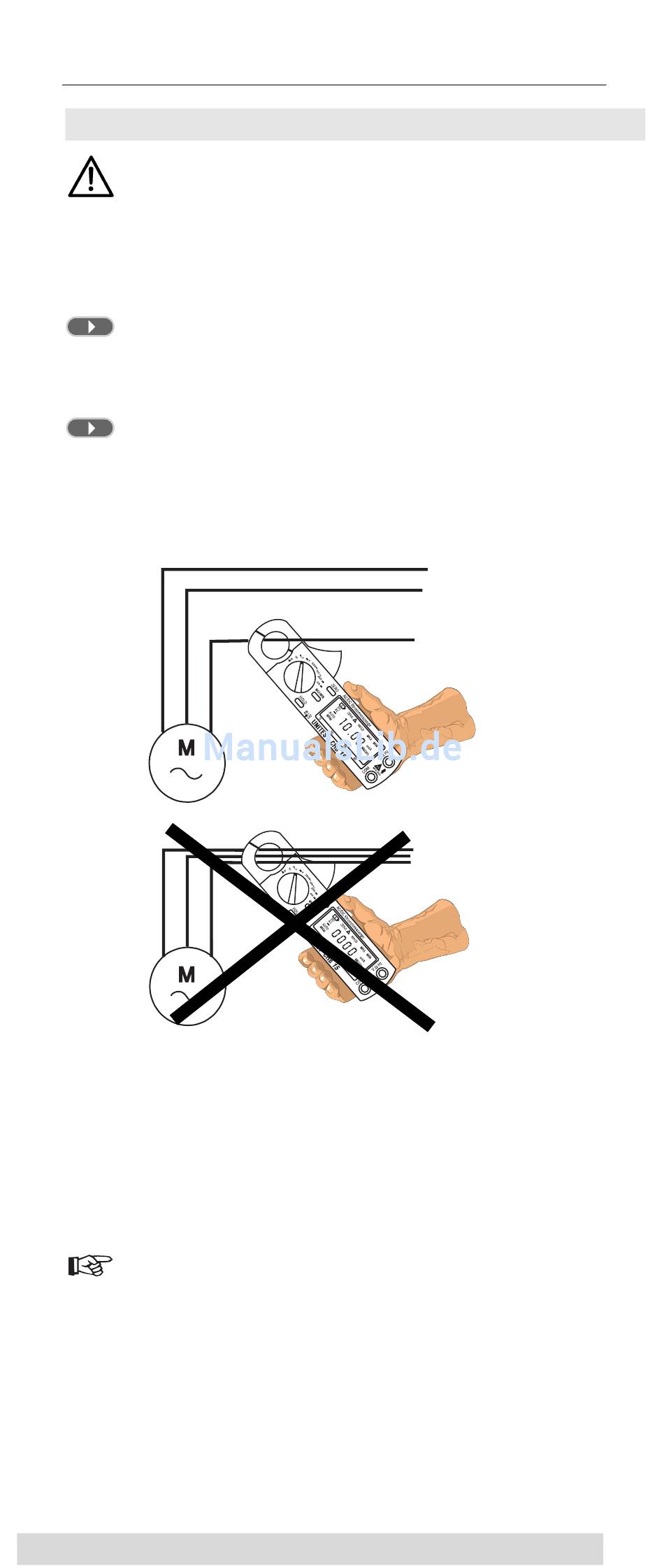

Stromzange öffnen und den Stromleiter umschlie-
ßen. Es ist da-rauf zu achten, dass die Zange den
Stromleiter vollständig umschließt und kein Luftspalt
vorhanden ist.
Keine korrekte Messung, die Anzeige ist gleich null, da nach
der ersten Kirchhoffschen Regel die Summe aller Ströme
gleich null ist. Jedoch läßt sich bei dieser Messanordnung
mit einer empfindlichen Stromzange der Ableitstrom des
Verbrauchers messen.
Wenn die Anzeige während der Messung nicht ein-
sehbar ist, kann der Messwert mit dem Schalter (3)
"HOLD" festgehalten werden. Danach wird die Zange
vom Messobjekt entfernt und der auf der Anzeige ge-
speicherte Wert abgelesen.
8
PE (L) Korrekte
Strommessung
N (N)
(Leckstrom-
messung)
L (PE)
PE
N
L
