Pos. Symbol
1
2
3
4
5
6
7
8
9
099-008793-EW500
12.01.2016

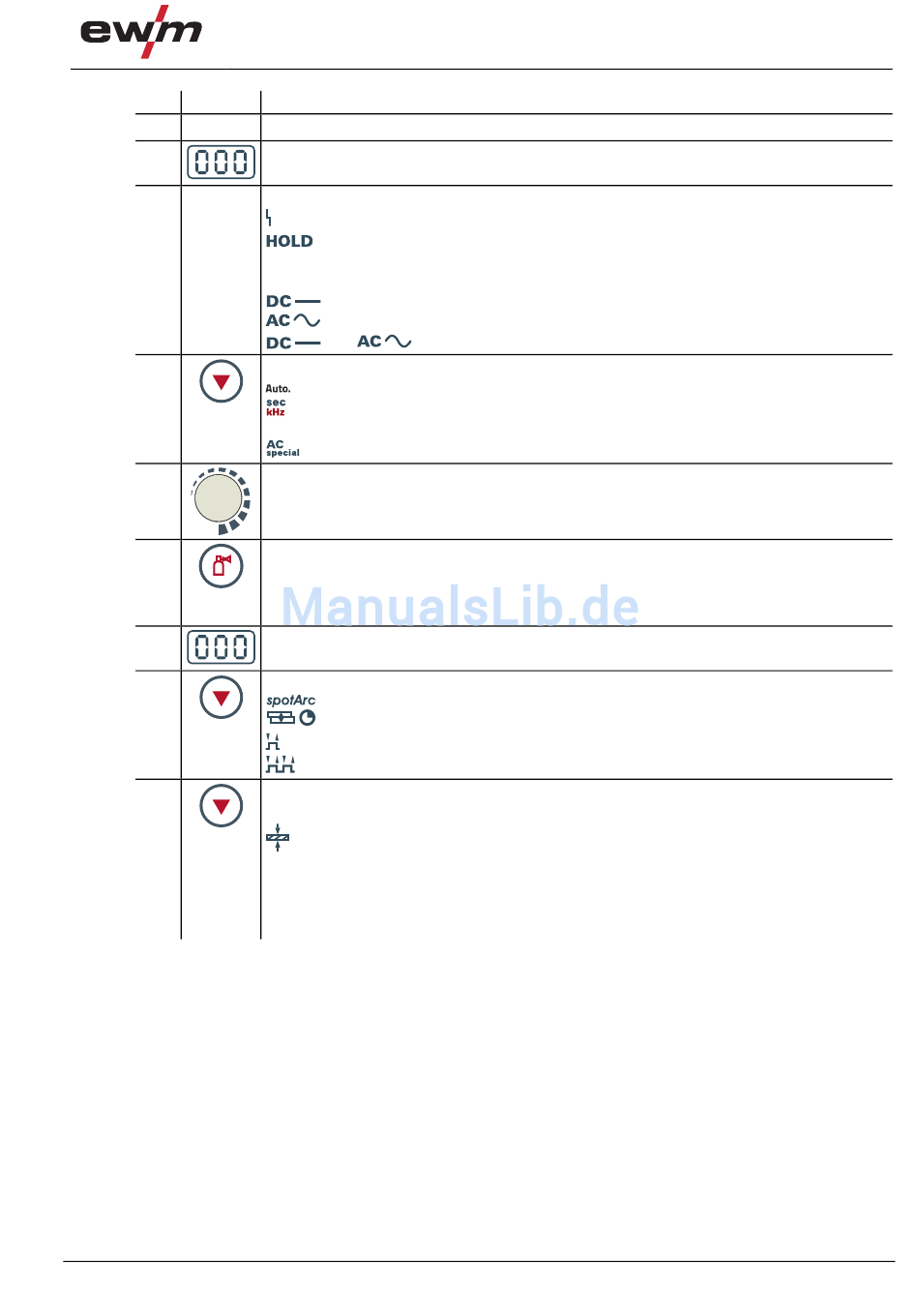

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Abdeckklappe > siehe Kapitel 4.3.1
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte
Zustandsanzeigen
Signalleuchte Sammelstörung
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten
Werte für Schweißstrom und -spannung in den Anzeigen dargestellt, die
Signalleuchte leuchtet
Gleichstromschweißen
Wechselstromschweißen
und
gleichzeitig: Wechselstromschweißen AC-Spezial
Drucktaste WIG-Pulsschweißen
WIG-Pulsautomatik (Frequenz und Balance)
WIG-Pulsen mit Zeiten, leuchtet grün /
Schnelles WIG-DC-Pulsen mit Frequenz und Balance, leuchtet rot
WIG-AC-Spezial
Drehgeber Schweißparametereinstellung
Einstellung aller Parameter wie z. B. Schweißstrom, Blechdicke, Gasvorströmzeit etc.
Drucktaste Gastest / Spülen
•
Gastest:
Zum Einstellen der Schutzgasmenge
•
Spülen:
Zum Spülen langer Schlauchpakete
> siehe Kapitel 5.3
Anzeige, JOB
Anzeige der aktuell gewählten Schweißaufgabe (JOB-Nummer).
Drucktaste Betriebsart
spotArc / Spotmatic (Einstellbereich Punktzeit)
2-Takt
4-Takt
Drucktaste Umschaltung Anzeige / Energiesparmodus
VOLT
Anzeige Schweißspannung
Anzeige Materialdicke
PROG
Anzeige Programm-Nummer
kW
Schweißleistungsanzeige
Nach 3 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Reaktivieren
genügt die Betätigung eines beliebigen Bedienelementes > siehe Kapitel 5.7.
Gerätesteuerung - Bedienelemente
13
