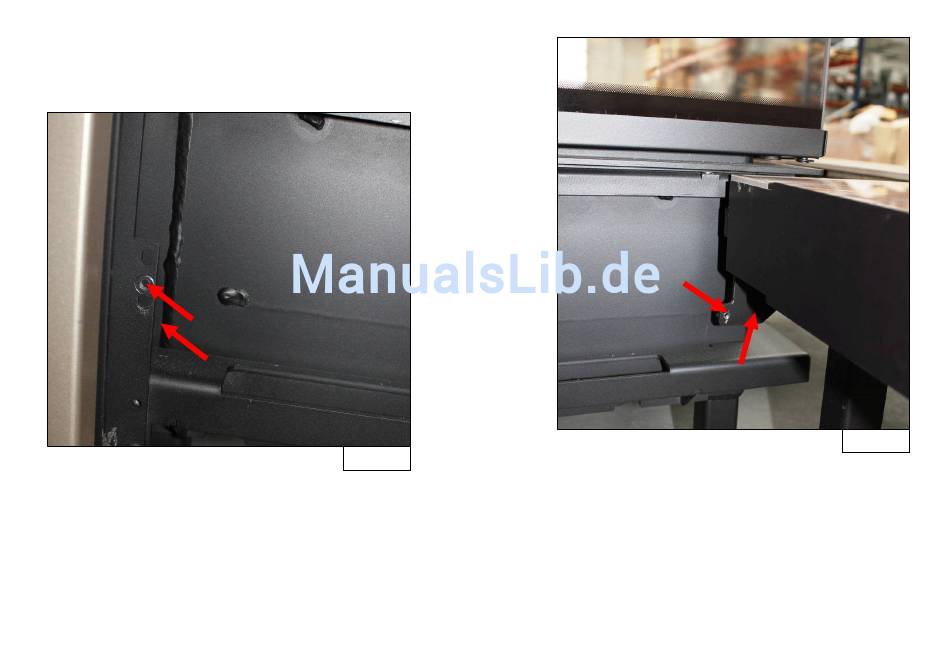

Der Kamintisch (Nr. 14) hat, im Bereich der hinteren Aufstellfüße
eine Halterung G mit einer Bohrung H (Abb. 19d). Diese ist mit der
mittleren Bohrung I, ausgehend von der Halterung des Verklei-
dungsrahmens J, (Abb. 19c) zu verschrauben. Dazu wird je eine
M5 Schraube und ein Maulschlüssel der Größe 8 benötigt.
Achtung, der Halter G des Tisches muss hinter dem Halter J des
Rahmens positioniert werden!
I
J
- 57 -
Abb. 19c
H
G
Als nächstes sind die Füße K des Tisches auszurichten. Dazu werden
die Muttern L mit einem Maulschlüssel Größe 24 gelöst (Abb. 19e). Mit
dem Maulschlüssel die Füße soweit herausdrehen, bis der Tisch
waagerecht zum Feuerraum und dem Fußboden steht.
- 58 -
Abb. 19d
