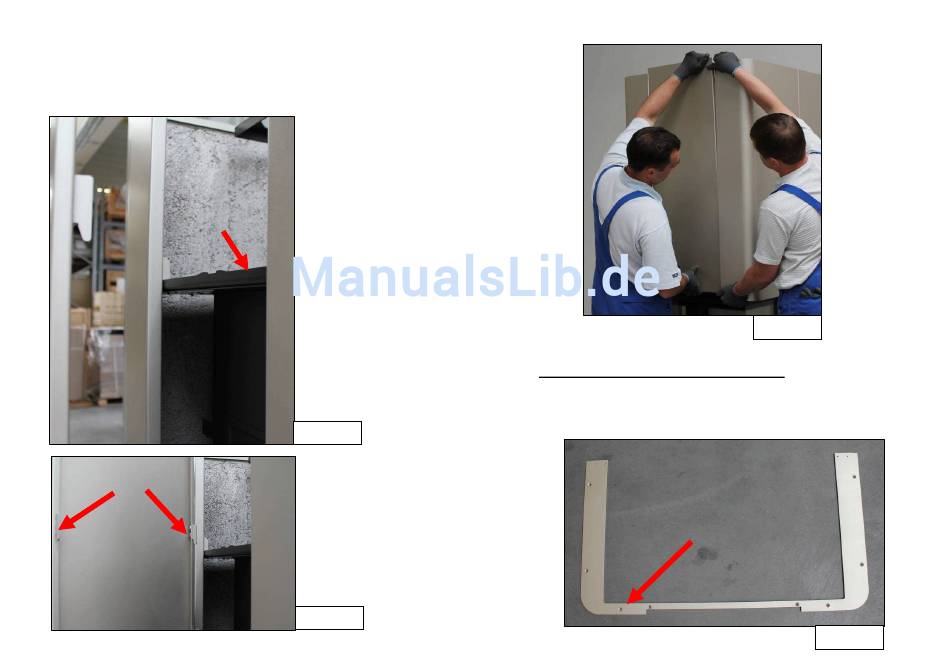

Nun erfolgt die Montage der oberen Frontverkeidung (Nr.3). Diese
sind je nach Bestellung mit einer Keramikapplikation belegt, werden
jedoch in gleicher Art montiert. Diese Frontverkeidung hat seitlich
zwei Haken A (Abb. 13m), die jeweils in die Haltevorrichtung B (Abb.
13l) eingehängt werden müssen (Abb. 13n).
B
A
- 45 -
Abb. 13l
Abb. 13m
Montageschritt 6: Befestigung der U-Blende
Zur Befestigung und Sicherung, werden die Verkleidungsteile (Nr. 1,
2 und 3) von unten mit einer U-Blende (Nr. 4) D verschraubt (Abb.
14a bis 14e). Dazu werden 8 M5 Senkschrauben und ein Inbus-
schlüssel Größe 3 benötigt.
D
- 46 -
Abb. 13n
Abb. 14a
