Aufbau und Funktion
WIG-Schweißen

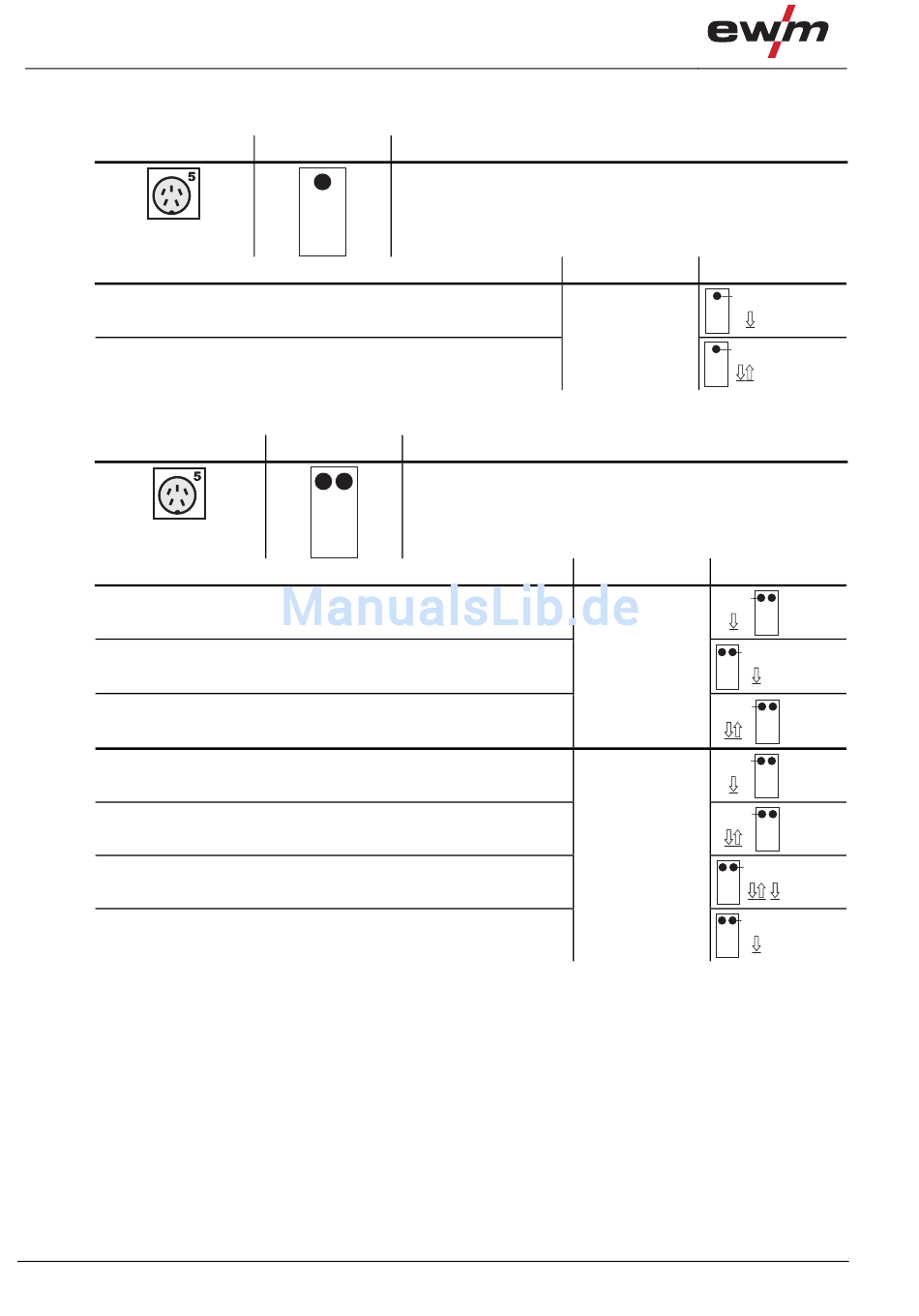

5.7.14.1 WIG-Standardbrenner (5-polig)

Standardbrenner mit einem Brennertaster
Abbildung
Funktionen
Schweißstrom Ein / Aus
Absenkstrom (4-Takt-Betrieb)
Standardbrenner mit zwei Brennertastern
Abbildung
Funktionen
Schweißstrom Ein / Aus
Absenkstrom
Absenkstrom (Tipp-Funktion) / (4-Takt-Betrieb)
Schweißstrom Ein / Aus
Absenkstrom (Tipp-Funktion) / (4-Takt-Betrieb)
Up-Funktion
Down-Funktion
52
Bedienelemente Zeichenerklärung
BRT1
Bedienelemente Zeichenerklärung
BRT1
BRT2
= Brennertaster 1 (Schweißstrom Ein/Aus;
Absenkstrom über Tipp-Funktion)
Mode
1
(ab Werk)
= Brennertaster 1
= Brennertaster 2
Mode
1
(ab Werk)
3
Bedienelemente
BRT 1
BRT 1
Bedienelemente
BRT 1
BRT 2
BRT 1
BRT 1
BRT 1
BRT 2
BRT 2
