9. modbuS tabellen In ParallelkonfIguratIon
9. 1. z e
ur riNNeruNg
In der USV Parallelsystemkonfiguration gibt es nur eine MODBUS Schnittstelle. Die Adressenarchitektur gibt die
möglichkeit, Daten aus jedem modul und dem System auszulesen. Es gibt keinen link zwischen der moDbuS
Slave-nummer und der modulnummer.

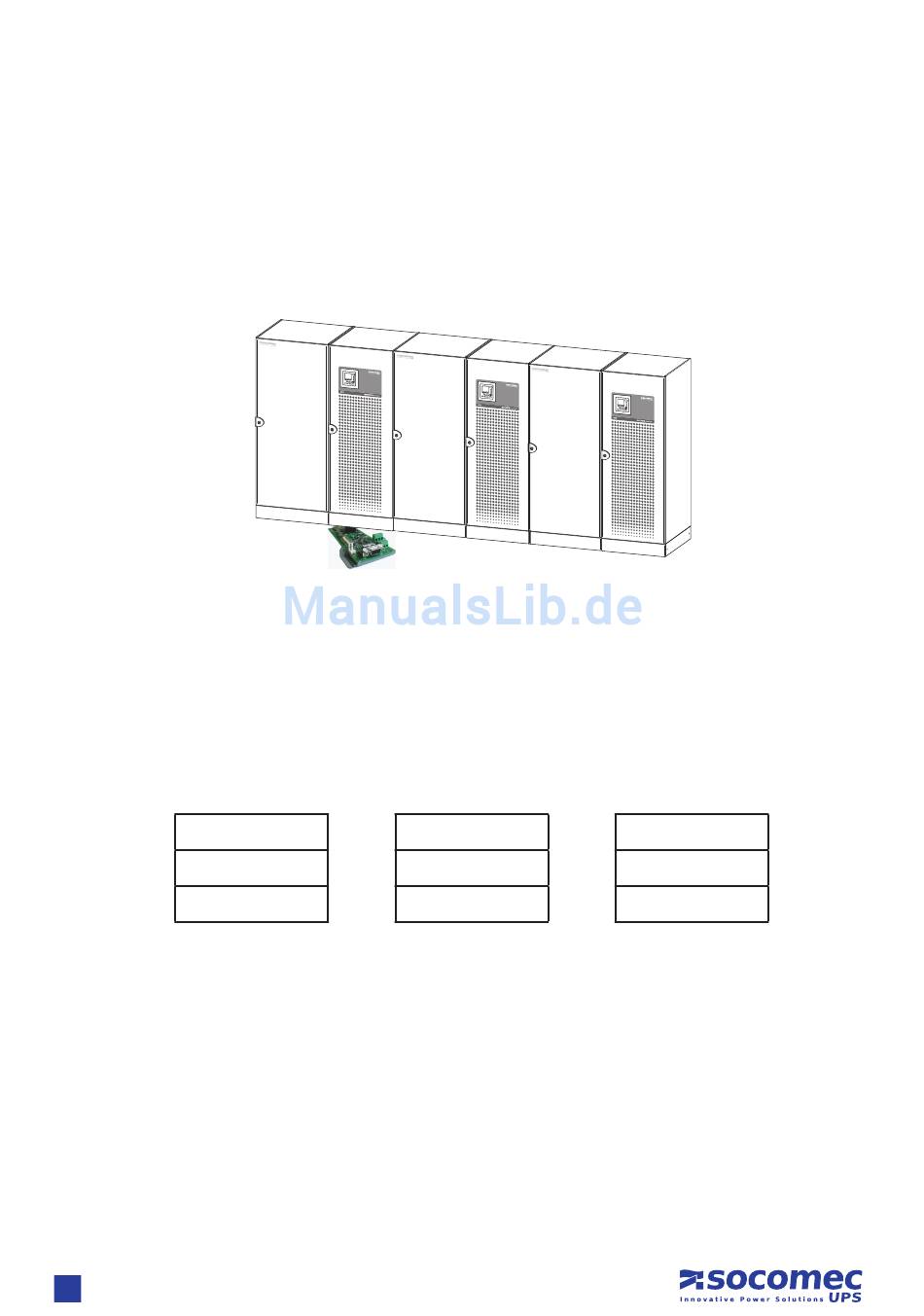

Die Schnittstelle wird bei einem modularen System in einem com-Slot im uSV modul 1 eingesteckt (siehe unten).
1
2
3
moDbuS link Einstellung
Die Einstellung des links erfolgt von der bedienkonsole aus, an der die karte eingesteckt ist.
Daten auslesen:
in der moDbuS tabelle ist ein teil der uSV gewidmet und bezieht sich auf Daten aus dem gesamten System.
Dieser Teil ist für jedes Modul gleich. Die gleichen Daten finden sich im USV Adressenfeld.
moDul 1 moDul 2 moDul 3
uSV DatEn = uSV DatEn = uSV DatEn
moDul 1 DatEn moDul 2 DatEn moDul 3 DatEn
