Sartorius Cubis-Serie Anwenderhandbuch Seite 7

Modelle MSU66S, MSU66P, MSU36S, MSU36P
1
16
15
6
14
Pos . Bezeichnung
1 Schiebe- /Türgriff
2 Innerer Windschutz
3 Waagschale
4 Schirmring
5 Libelle
6 Stellfuß
7 SD-Karteneinschub
8 USB-Schnittstelle für PC-Anschluss
9 Anschlussbuchse für Wägezelle

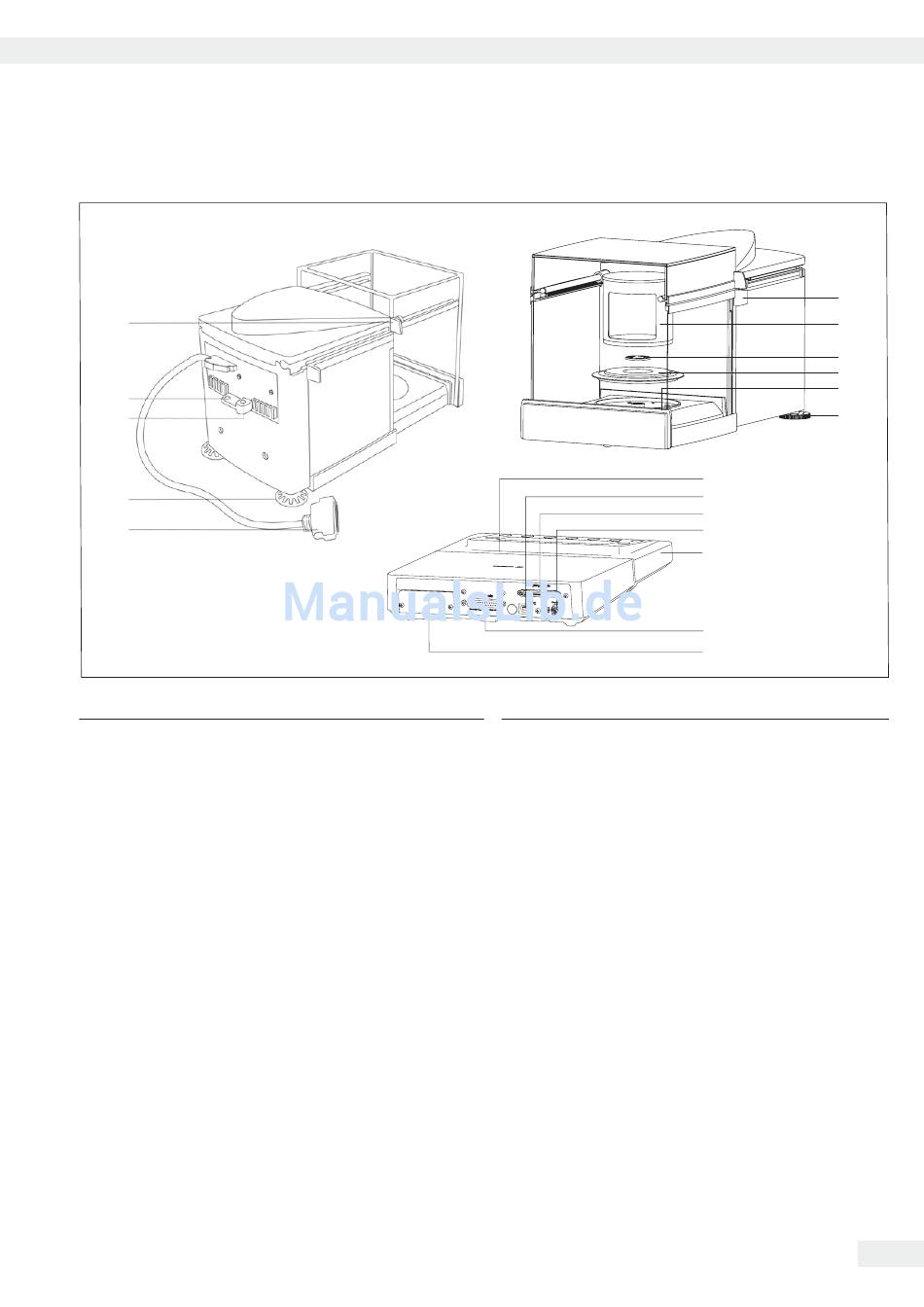

Gerätedarstellung und Lieferumfang
Pos . Bezeichnung
10 Betriebsspannungsanschluss
11 Anzeige- und Bedieneinrichtung
12 Kommunikationsschnittstelle (PERIPHERALS)
13 E inschubbuchse für optionale Schnittstelle
(z . B . Datenausgang 9-polig und PS2 oder Bluetooth)
14 Verbindungsstecker: Wägezelle – Elektronik-Box
15 Potentialausgleichsklemme
16 Befestigungsöse für eine Diebstahlsicherung
Ohne Abbildung: Netzgerät, USB-Kabel
Anwender-Handbuch Cubis
1
2
3
4
5
6
7
8
9
10
11
12
13
7
® MSU
