Inbetriebnahme
32
Anwender-Handbuch Cubis

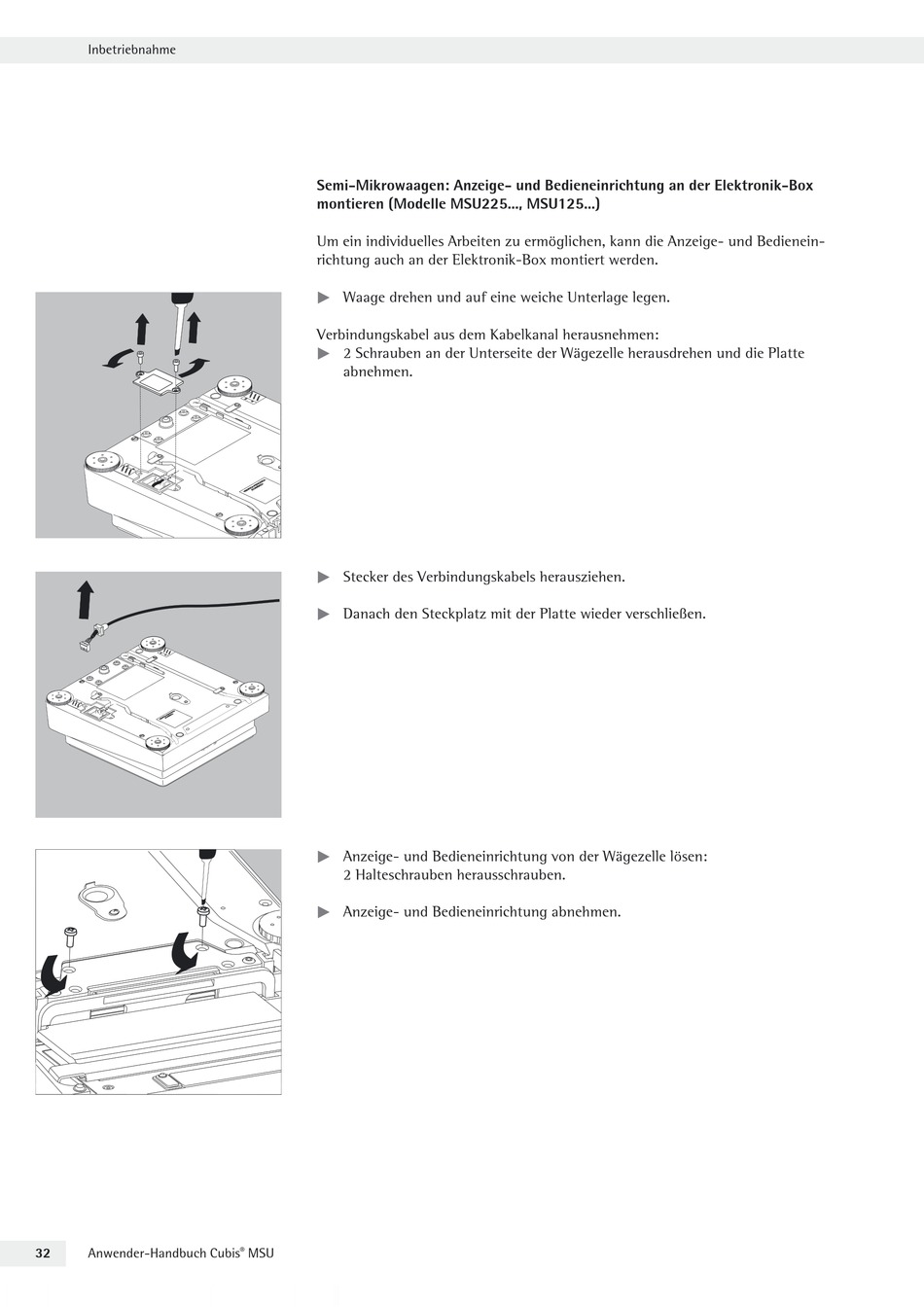

Semi-Mikrowaagen: Anzeige- und Bedieneinrichtung an der Elektronik-Box
montieren (Modelle MSU225..., MSU125...)
Um ein individuelles Arbeiten zu ermöglichen, kann die Anzeige- und Bedienein-
richtung auch an der Elektronik-Box montiert werden.
Waage drehen und auf eine weiche Unterlage legen.
t
Verbindungskabel aus dem Kabelkanal herausnehmen:
2 Schrauben an der Unterseite der Wägezelle herausdrehen und die Platte
t
abnehmen.
Stecker des Verbindungskabels herausziehen.
t
Danach den Steckplatz mit der Platte wieder verschließen.
t
Anzeige- und Bedieneinrichtung von der Wägezelle lösen:
t
2 Halteschrauben herausschrauben.
Anzeige- und Bedieneinrichtung abnehmen.
t
