Skope Einstellungen*

Konfigurieren Sie die Einstellungen für den Wellenform-Monitor und Vektorskop.
Gegenstand Zum
Verstärkung* 2 Stellen Sie den Eingang-Gain-Pegel ein.
Größe* 3 Stellen Sie die Fenstergröße ein.
Position Wählen Sie die Fensterposition.
Transparent Aktiviert/deaktiviert die Funktion, um das Fenster durchscheinend zu machen.
Aus
Ein
Auto AUS Stellen Sie die Funktion zum automatischen Ausschalten des Fensters nach 15 Minuten
ein.
Histogram Display Wählen Sie die Signalkomponenten für das Histogramm-Anzeige.
Wave Display Wählen Sie eine Wellenform zur Anzeige für den Wellenform-Monitor.
Wave Filter Schalten Sie den Tiefpassfilter zur Anwendung für die Eingangs-Wellenformdaten ein/
aus.
Wave Over Level Marking Schalten Sie die Funktion zum Ändern der Die Wellenformfarbe der Signale über dem in
„Wave Over Level" eingestellten Wert ein/aus. (☞ unten)
Wave Over Level Stellen Sie die Untergrenze für den Überpegel ein.

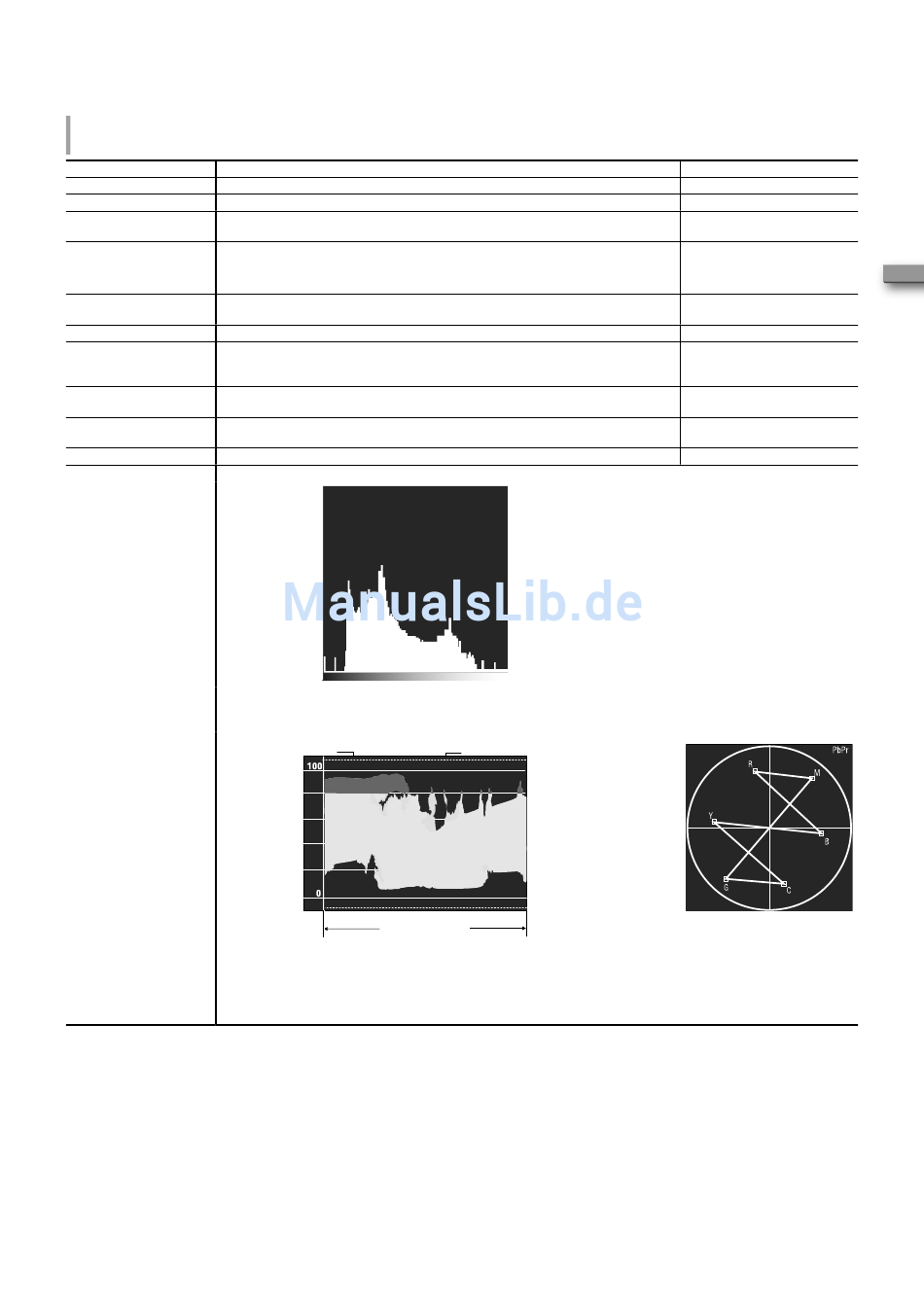

Beispiel für die Histogramm-Anzeige
Beispiel für den Wellenform-Monitor
Beispiel: Wenn das Luminanzsignal Y ist, ist „Wave Over Level Marking" auf „Ein" und
• Die Wellenformfarbe der Signale über dem in „Wave Over Level" eingestellten
Wert überschreitet, wird rot.
• Die Anzeige ist je nach Eingangssignal oder der Einstellung von „Wave Display"
unterschiedlich.
* Das Vektorskop wird nicht angezeigt, wenn die Eingangssignale RGB sind.
1
* Nicht für das Histogramm verfügbar.
2
* Nur „Normal" ist für das Histogramm verfügbar.
3
1
: Normal
Durchscheinend
:
„Wave Over Level" auf „80" gestellt.
Rot
Y
Bildsignale
Start
Weiß
Ende
Einstellwert
-10 bis +10
Normal, Groß
Unten Rechts, Unten Links
Oben Links, Oben Rechts
Aus
Ein
Aus, Ein
Y, R, G, B
Y, Pb, Pr (HD-Signale)
Y, Cb, Cr (SD-Signale)
R, G, B (RGB-Signale)
Flat (kein Filter)
Low pass
Aus, Ein
70 – 109
Beispiel für Vektorskop
Beispiel: Wenn der Farbbalken
angezeigt wird
17
