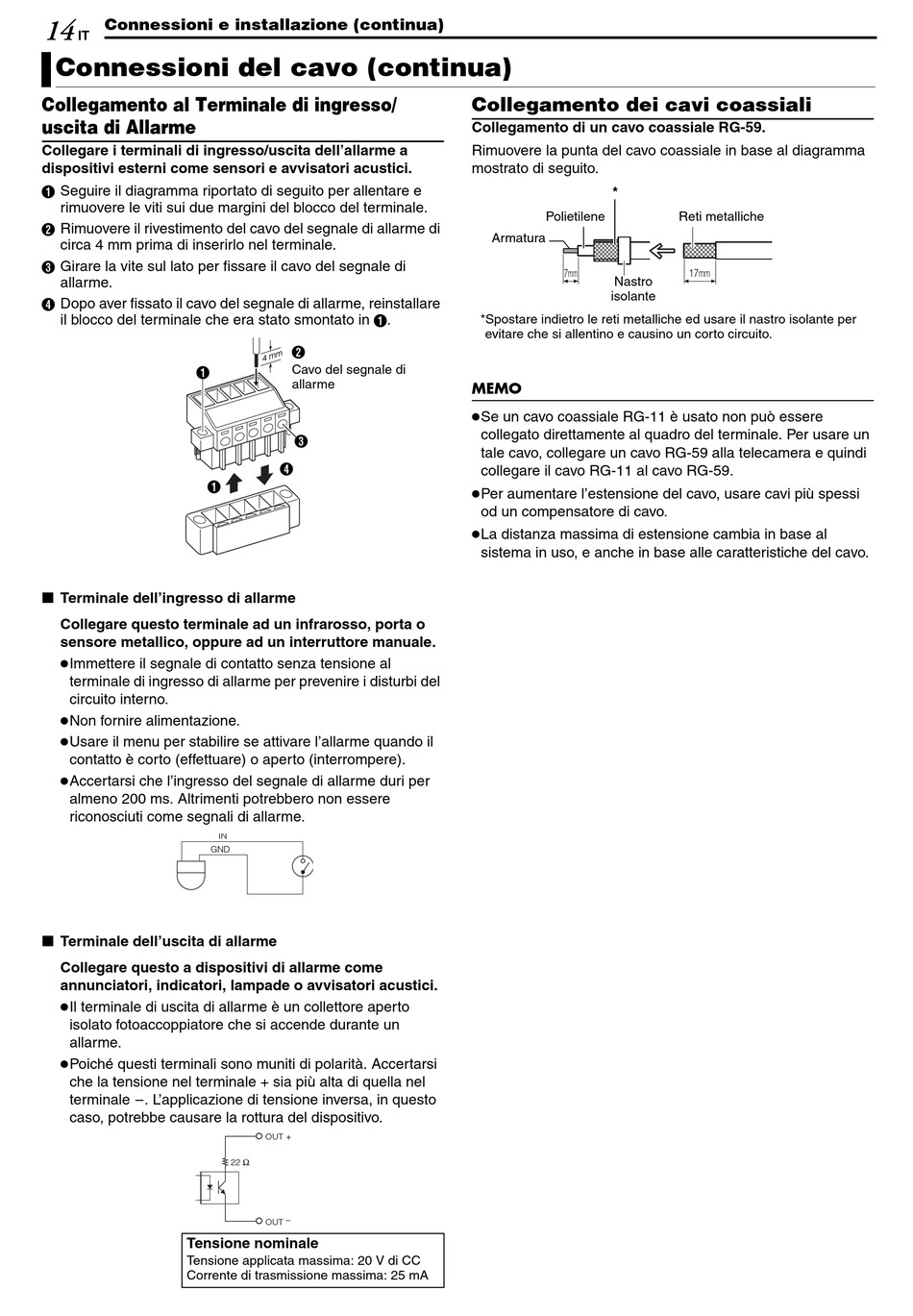

14 Connessioni e installazione (continua)
IT
Connessioni del cavo (continua)
Collegamento al Terminale di ingresso/
uscita di Allarme
Collegare i terminali di ingresso/uscita dell'allarme a
dispositivi esterni come sensori e avvisatori acustici.
A Seguire il diagramma riportato di seguito per allentare e
rimuovere le viti sui due margini del blocco del terminale.
B Rimuovere il rivestimento del cavo del segnale di allarme di
circa 4 mm prima di inserirlo nel terminale.
C Girare la vite sul lato per fissare il cavo del segnale di
allarme.
D Dopo aver fissato il cavo del segnale di allarme, reinstallare
il blocco del terminale che era stato smontato in
A
A
8 Terminale dell'ingresso di allarme
Collegare questo terminale ad un infrarosso, porta o
sensore metallico, oppure ad un interruttore manuale.
●Immettere il segnale di contatto senza tensione al
terminale di ingresso di allarme per prevenire i disturbi del
circuito interno.
●Non fornire alimentazione.
●Usare il menu per stabilire se attivare l'allarme quando il
contatto è corto (effettuare) o aperto (interrompere).
●Accertarsi che l'ingresso del segnale di allarme duri per
almeno 200 ms. Altrimenti potrebbero non essere
riconosciuti come segnali di allarme.
GND
8 Terminale dell'uscita di allarme
Collegare questo a dispositivi di allarme come
annunciatori, indicatori, lampade o avvisatori acustici.
●Il terminale di uscita di allarme è un collettore aperto
isolato fotoaccoppiatore che si accende durante un
allarme.
●Poiché questi terminali sono muniti di polarità. Accertarsi
che la tensione nel terminale + sia più alta di quella nel
terminale -. L'applicazione di tensione inversa, in questo
caso, potrebbe causare la rottura del dispositivo.
Tensione nominale
Tensione applicata massima: 20 V di CC
Corrente di trasmissione massima: 25 mA
A .
B
m
4 m
Cavo del segnale di
allarme
C
D
IN
OUT +
22 Ω
OUT −
Collegamento dei cavi coassiali
Collegamento di un cavo coassiale RG-59.
Rimuovere la punta del cavo coassiale in base al diagramma
mostrato di seguito.
*
Polietilene
Armatura
7mm
Nastro
isolante
*Spostare indietro le reti metalliche ed usare il nastro isolante per
evitare che si allentino e causino un corto circuito.
MEMO
●Se un cavo coassiale RG-11 è usato non può essere
collegato direttamente al quadro del terminale. Per usare un
tale cavo, collegare un cavo RG-59 alla telecamera e quindi
collegare il cavo RG-11 al cavo RG-59.
●Per aumentare l'estensione del cavo, usare cavi più spessi
od un compensatore di cavo.
●La distanza massima di estensione cambia in base al
sistema in uso, e anche in base alle caratteristiche del cavo.
Reti metalliche
17mm
