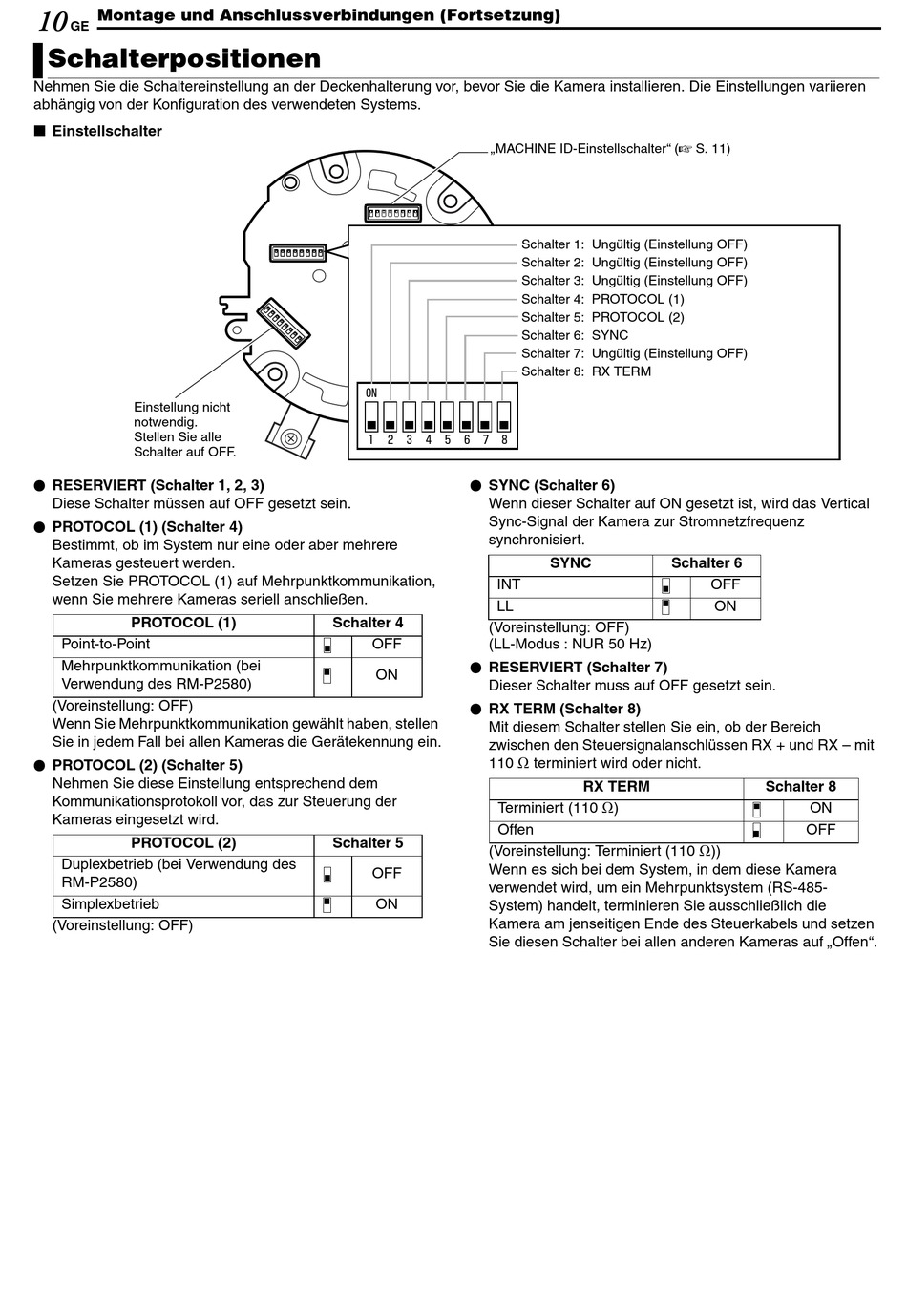

Schalterpositionen

Nehmen Sie die Schaltereinstellung an der Deckenhalterung vor, bevor Sie die Kamera installieren. Die Einstellungen variieren
abhängig von der Konfiguration des verwendeten Systems.
8 Einstellschalter
Einstellung nicht
notwendig.
Stellen Sie alle
Schalter auf OFF.
R RESERVIERT (Schalter 1, 2, 3)
Diese Schalter müssen auf OFF gesetzt sein.
R PROTOCOL (1) (Schalter 4)
Bestimmt, ob im System nur eine oder aber mehrere
Kameras gesteuert werden.
Setzen Sie PROTOCOL (1) auf Mehrpunktkommunikation,
wenn Sie mehrere Kameras seriell anschließen.
PROTOCOL (1)
Point-to-Point
Mehrpunktkommunikation (bei
Verwendung des RM-P2580)
(Voreinstellung: OFF)
Wenn Sie Mehrpunktkommunikation gewählt haben, stellen
Sie in jedem Fall bei allen Kameras die Gerätekennung ein.
R PROTOCOL (2) (Schalter 5)
Nehmen Sie diese Einstellung entsprechend dem
Kommunikationsprotokoll vor, das zur Steuerung der
Kameras eingesetzt wird.
PROTOCOL (2)
Duplexbetrieb (bei Verwendung des
RM-P2580)
Simplexbetrieb
(Voreinstellung: OFF)
CMACHINE ID-EinstellschalterD (A S. 11)
ON
1 2 3 4 5 6 7 8
R SYNC (Schalter 6)
Wenn dieser Schalter auf ON gesetzt ist, wird das Vertical
Sync-Signal der Kamera zur Stromnetzfrequenz
synchronisiert.
INT
LL
Schalter 4
(Voreinstellung: OFF)
OFF (LL-Modus : NUR 50 Hz)
R RESERVIERT (Schalter 7)
ON
Dieser Schalter muss auf OFF gesetzt sein.
R RX TERM (Schalter 8)
Mit diesem Schalter stellen Sie ein, ob der Bereich
zwischen den Steuersignalanschlüssen RX + und RX – mit
110 K terminiert wird oder nicht.
Terminiert (110 K)
Offen
Schalter 5
(Voreinstellung: Terminiert (110 K))
Wenn es sich bei dem System, in dem diese Kamera
OFF
verwendet wird, um ein Mehrpunktsystem (RS-485-
ON
System) handelt, terminieren Sie ausschließlich die
Kamera am jenseitigen Ende des Steuerkabels und setzen
Sie diesen Schalter bei allen anderen Kameras auf COffenD.
Schalter 1: Ungültig (Einstellung OFF)
Schalter 2: Ungültig (Einstellung OFF)
Schalter 3: Ungültig (Einstellung OFF)
Schalter 4: PROTOCOL (1)
Schalter 5: PROTOCOL (2)
Schalter 6: SYNC
Schalter 7: Ungültig (Einstellung OFF)
Schalter 8: RX TERM
SYNC Schalter 6
RX TERM
OFF
ON
Schalter 8
ON
OFF
