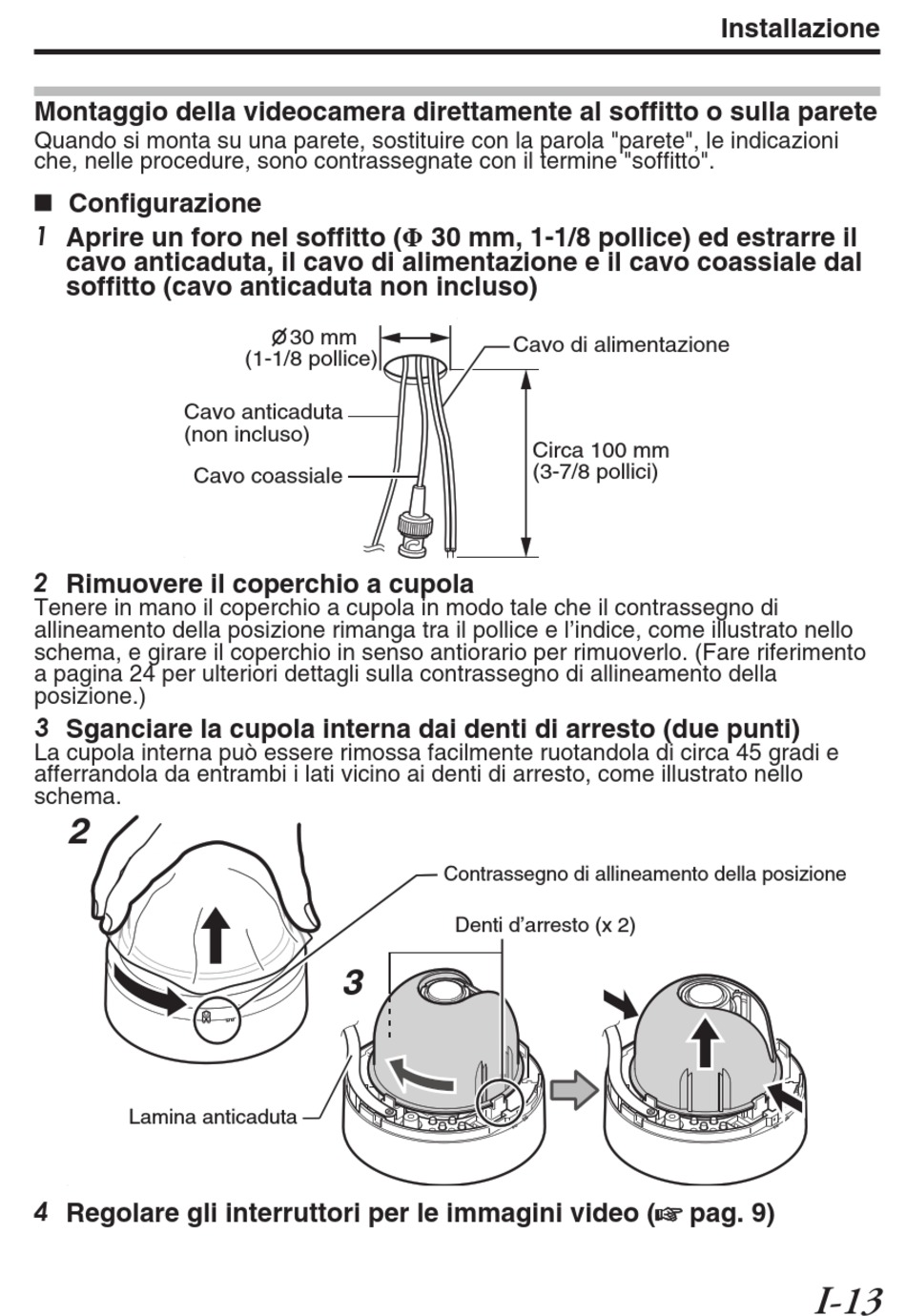

Montaggio della videocamera direttamente al soffitto o sulla parete
Quando si monta su una parete, sostituire con la parola "parete", le indicazioni
che, nelle procedure, sono contrassegnate con il termine "soffitto".
Configurazione
1 Aprire un foro nel soffitto (Φ 30 mm, 1-1/8 pollice) ed estrarre il
cavo anticaduta, il cavo di alimentazione e il cavo coassiale dal
soffitto (cavo anticaduta non incluso)
Cavo anticaduta
(non incluso)
Cavo coassiale
.
2 Rimuovere il coperchio a cupola
Tenere in mano il coperchio a cupola in modo tale che il contrassegno di
allineamento della posizione rimanga tra il pollice e l'indice, come illustrato nello
schema, e girare il coperchio in senso antiorario per rimuoverlo. (Fare riferimento
a pagina 24 per ulteriori dettagli sulla contrassegno di allineamento della
posizione.)
3 Sganciare la cupola interna dai denti di arresto (due punti)
La cupola interna può essere rimossa facilmente ruotandola di circa 45 gradi e
afferrandola da entrambi i lati vicino ai denti di arresto, come illustrato nello
schema.
2
Lamina anticaduta
.
4 Regolare gli interruttori per le immagini video (A pag. 9)
30 mm
(1-1/8 pollice)
3
.
Cavo di alimentazione
Circa 100 mm
(3-7/8 pollici)
Contrassegno di allineamento della posizione
Denti d'arresto (x 2)

Installazione

I-13
