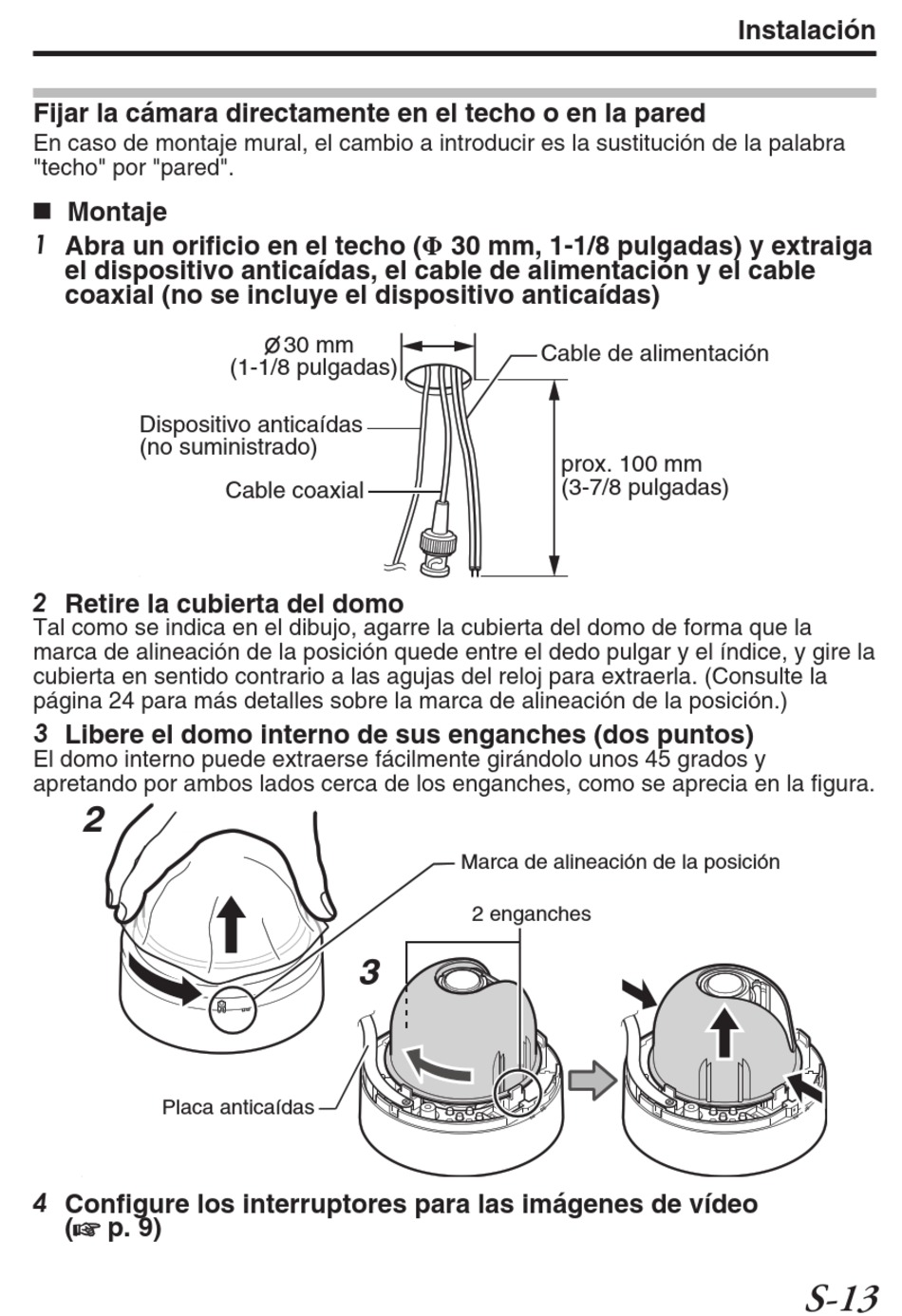

Fijar la cámara directamente en el techo o en la pared
En caso de montaje mural, el cambio a introducir es la sustitución de la palabra
"techo" por "pared".
Montaje
1 Abra un orificio en el techo (Φ 30 mm, 1-1/8 pulgadas) y extraiga
el dispositivo anticaídas, el cable de alimentación y el cable
coaxial (no se incluye el dispositivo anticaídas)
Dispositivo anticaídas
(no suministrado)
.
2 Retire la cubierta del domo
Tal como se indica en el dibujo, agarre la cubierta del domo de forma que la
marca de alineación de la posición quede entre el dedo pulgar y el índice, y gire la
cubierta en sentido contrario a las agujas del reloj para extraerla. (Consulte la
página 24 para más detalles sobre la marca de alineación de la posición.)
3 Libere el domo interno de sus enganches (dos puntos)
El domo interno puede extraerse fácilmente girándolo unos 45 grados y
apretando por ambos lados cerca de los enganches, como se aprecia en la figura.
2
Placa anticaídas
.
4 Configure los interruptores para las imágenes de vídeo
(A p. 9)
30 mm
(1-1/8 pulgadas)
Cable coaxial
3
.
Cable de alimentación
prox. 100 mm
(3-7/8 pulgadas)
Marca de alineación de la posición
2 enganches
Instalación
S-13
