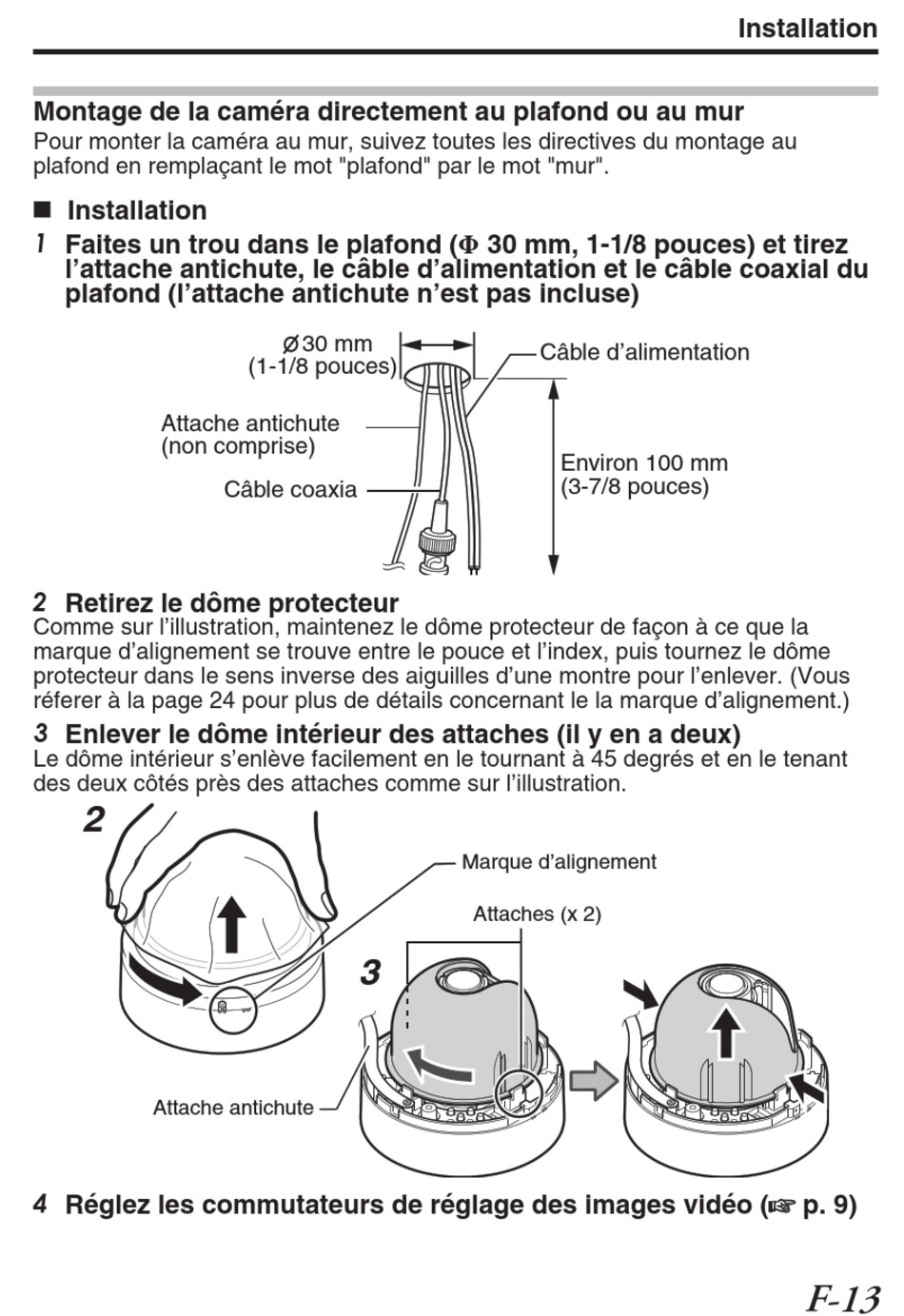

Montage de la caméra directement au plafond ou au mur
Pour monter la caméra au mur, suivez toutes les directives du montage au
plafond en remplaçant le mot "plafond" par le mot "mur".
Installation
1 Faites un trou dans le plafond (Φ 30 mm, 1-1/8 pouces) et tirez
l'attache antichute, le câble d'alimentation et le câble coaxial du
plafond (l'attache antichute n'est pas incluse)
Attache antichute
(non comprise)
.
2 Retirez le dôme protecteur
Comme sur l'illustration, maintenez le dôme protecteur de façon à ce que la
marque d'alignement se trouve entre le pouce et l'index, puis tournez le dôme
protecteur dans le sens inverse des aiguilles d'une montre pour l'enlever. (Vous
réferer à la page 24 pour plus de détails concernant le la marque d'alignement.)
3 Enlever le dôme intérieur des attaches (il y en a deux)
Le dôme intérieur s'enlève facilement en le tournant à 45 degrés et en le tenant
des deux côtés près des attaches comme sur l'illustration.
2
Attache antichute
.
4 Réglez les commutateurs de réglage des images vidéo (A p. 9)
30 mm
(1-1/8 pouces)
Câble coaxia
3
.
Câble d'alimentation
Environ 100 mm
(3-7/8 pouces)
Marque d'alignement
Attaches (x 2)
