Bedienungsanleitung

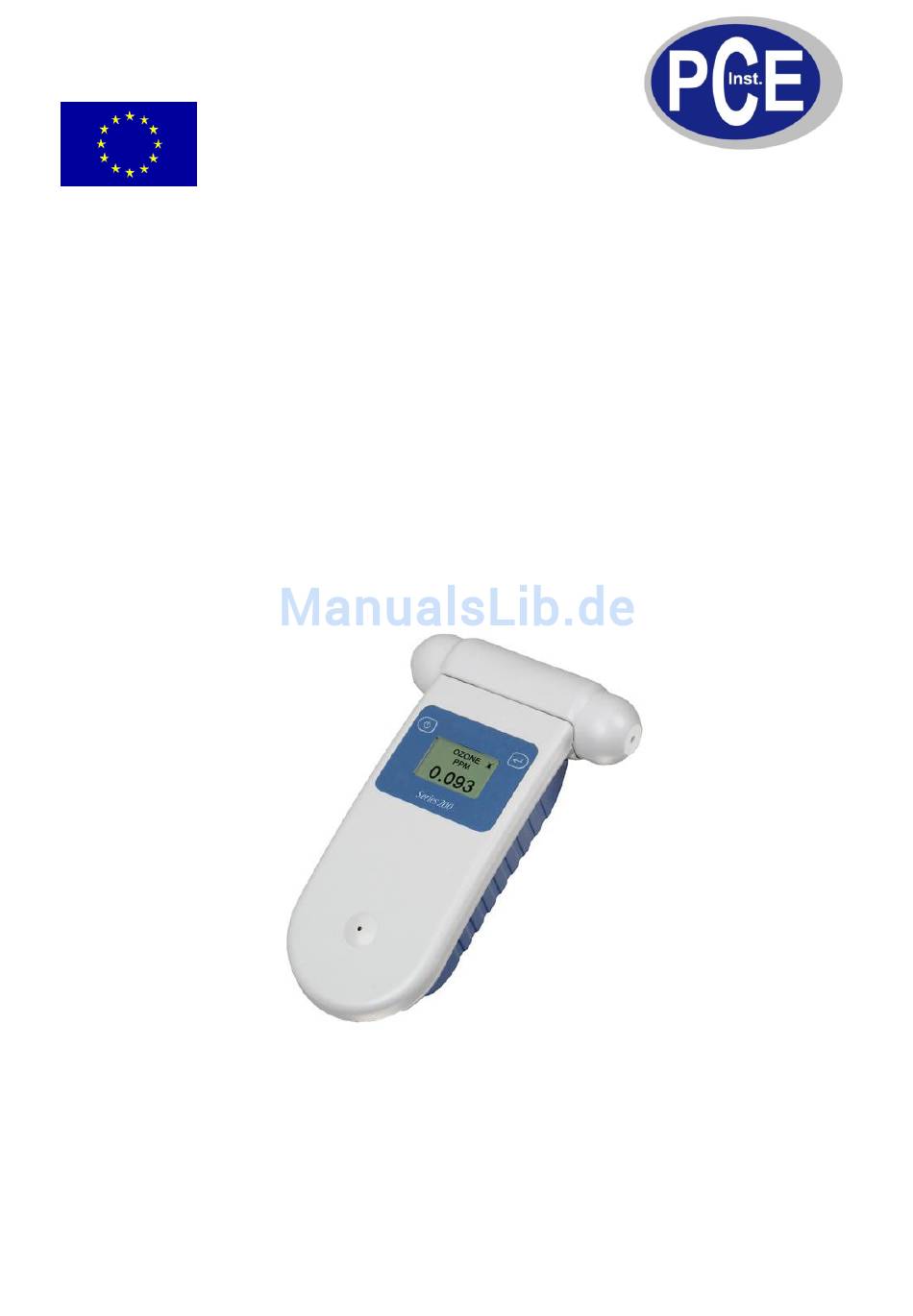

Ozon-Tester AQ 200
Version 1.1
10.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments AQ 200

Inhaltszusammenfassung für PCE Instruments AQ 200

  • Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Ozon-Tester AQ 200 Version 1.1 10.10.2011...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Spezifikationen der Sensorköpfe ....................5 Gerätebeschreibung ....................8 Betriebsanleitung ...................... 8 Einsetzen des Akkupacks ......................8 Laden des Akkupacks ........................8 Warmlaufphase ..........................8 Ein- und Ausschalten des Geräts ....................9 Ein- und Ausschalten des Standby-Modus .................9 Batteriebetrieb ...........................9 Ausfall des Sensorkopfs ......................9...

  • Seite 3: Einleitung

    BETRIEBSANLEITUNG Einleitung Der Ozon-Tester Aeroqual ist ein hochgenaues Messgerät zur Messung der Ozonkonzentrationen in unserer Umluft. Der Ozon-Tester Aeroqual kann mit einem von vier, sich in dem Messbereich unterscheidenden, Sensorköpfen bestückt werden. Die Einsatzmöglichkeiten des Ozonmesser Aeroqual erstrecken sich innerhalb der Industrie auf Betriebe der Papier-, Textil-, oder Schmierstoffherstellung, die in ihren Prozessen zum Bleichen von Ölen, Fetten, Wachs, Papier, synthetischen Fasern, Zellstoff oder Textilien Ozon verwenden.

  • Seite 4: Spezifikationen

    Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse auf sichtbare Beschädigungen überprüfen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht eingesetzt werden. Weiterhin darf dieses Messgerät nicht eingesetzt werden wenn die Umgebungsbedingungen (Temperatur, Luftfeuchte …) nicht innerhalb der in der Spezifikation angegebenen Grenzwerten liegen.

  • Seite 5: Spezifikationen Der Sensorköpfe

    BETRIEBSANLEITUNG Spezifikationen der Sensorköpfe Sensor Kali- Höchst- Genauigkeit Auflösung Ansprech- Sampling- Betriebs- Maximale relative brierter belastung zeit methode temperatur Feuchtigkeit Bereich im Betrieb Ammoniak 0 ... 100 0,5 ppm < ± 5 ppm 0,1 ppm < 60 s -20 °C ... 40 °C 5 ... 95 % 0 ..
  • Seite 6 0 ... 50 ppm Methan 0 ... 9999 10000 < ± 15 % 1 ppm < 60 s 0 °C ... 40 °C 30 ... 80 % 0 ... 10000 ppm Ozon 0 ... 0,250 1 ppb < ± 0,005 ppm 0,001 ppm <...
  • Seite 7 BETRIEBSANLEITUNG Temperatur -20 ... -40 ... 100 0,01 °C < ± 3 °C 0,01 °C < 1 s -40 ... 120 °C 0 ... 100 % 100 °C °C Feuchtigkeit 0 ... 100 % 1 % r.F. 2 % r.F. 1 % r.F.

  • Seite 8: Gerätebeschreibung

    BETRIEBSANLEITUNG Gerätebeschreibung (1) Sensorkopf (2) Power-Taste (Standby-Taste) (3) Display (4) Eingabe-Taste (5) Batteriefach Betriebsanleitung Einsetzen des Akkupacks 1. Klappen Sie die Batteriefachabdeckung (5) vom Gerät weg 2. Verbinden Sie den elektrischen Anschluss des Akkupacks mit dem des Messgeräts 3. Legen Sie das restliche Verbindungskabel in die vorgesehene Aussparung und führen Sie den hinteren Teil des Akkupacks in die Gelenkpunkte des Batteriefachs ein 4.

  • Seite 9: Ein- Und Ausschalten Des Geräts

    BETRIEBSANLEITUNG Ein- und Ausschalten des Geräts Um das Gerät einzuschalten, drücken und halten Sie die Power-Taste (2) bis ein Ton erklingt und das Display aktiviert wird. Im Display wird die Version des Geräts und der Software angezeigt. Nach fünf Sekunden wird der Sensortyp angezeigt und die Aufwärmphase (wie oben beschrieben) beginnt. Nach Abschluss der Aufwärmphase erfolgt die Hauptanzeige, wie hier exemplarisch erkennbar: Um das Gerät auszuschalten, drücken und halten Sie die Power-Taste (2) für ca.

  • Seite 10: Ändern Der Messeinheit (Conc Unit)

    Temperatur 20 °C ± 2 °C Relative Luftfeuchtigkeit 50 % ± 5 % Eine fehlerhafte Nullkalibrierung führt nicht zu einem dauerhaften Schaden am Gerät. Die Kalibrierung sollte allerdings unter o.g. Bedingungen wiederholt werden. Drücken und halten Sie die Enter-Taste bis der Schriftzug „GO“ erscheint. Der Kalibrierungsprozess nimmt ca.

  • Seite 11: Alarm-Level (Nur Bei Perchloräthylen-Messung)

    BETRIEBSANLEITUNG Drücken Sie die Power-Taste um zum nächsten Menüpunkt zu gelangen. 5.11 Alarm-Level (nur bei Perchloräthylen-Messung) Um in das Alarm-Level-Menü zu gelangen, drücken Sie die Enter-Taste. Die folgende Anzeige erfolgt: Benutzen Sie die Power-Taste um zwischen 50, 100, 150 und 35 ppm zu wählen. Drücken Sie die Enter- Taste um Ihre Auswahl zu bestätigen und in das Hauptmenü...

  • Seite 12: Reinigung

    oder zu gering (Ammoniak- und Fluss in und um den Sensor VOC-Messung) Sensor hat Kalibrierung verloren Überholen/Tauschen Sie den Sensorkopf Messergebnis in Ergebnis korrekt Gasgenerator defekt gashaltiger Umgebung niedriger als erwartet Querempfindliches Gas Bringen Sie das Gerät in eine vorhanden fremdgasfreie Umgebung und überprüfen Sie es mittels einer bekannten Gaskonzentration...
