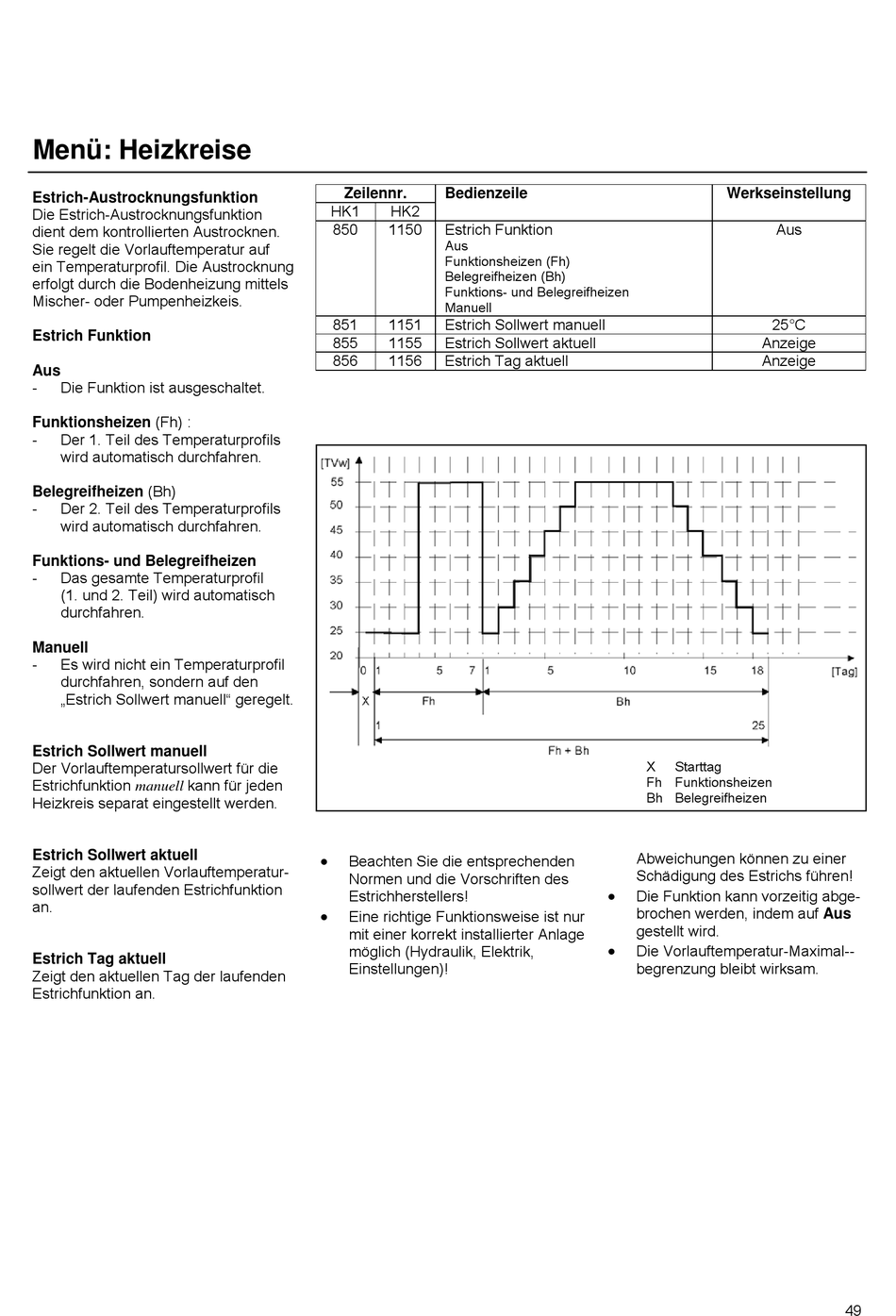

elco R600 Bedienungsanleitung Seite 49

Menü: Heizkreise
Estrich-Austrocknungsfunktion
Die Estrich-Austrocknungsfunktion
dient dem kontrollierten Austrocknen.
Sie regelt die Vorlauftemperatur auf
ein Temperaturprofil. Die Austrocknung
erfolgt durch die Bodenheizung mittels
Mischer- oder Pumpenheizkeis.
Estrich Funktion
Aus
- Die Funktion ist ausgeschaltet.
Funktionsheizen (Fh) :
- Der 1. Teil des Temperaturprofils
wird automatisch durchfahren.
Belegreifheizen (Bh)
- Der 2. Teil des Temperaturprofils
wird automatisch durchfahren.
Funktions- und Belegreifheizen
- Das gesamte Temperaturprofil
(1. und 2. Teil) wird automatisch
durchfahren.
Manuell
- Es wird nicht ein Temperaturprofil
durchfahren, sondern auf den
„Estrich Sollwert manuell" geregelt.
Estrich Sollwert manuell
Der Vorlauftemperatursollwert für die
Estrichfunktion manuell kann für jeden
Heizkreis separat eingestellt werden.
Estrich Sollwert aktuell
Zeigt den aktuellen Vorlauftemperatur-
sollwert der laufenden Estrichfunktion
an.
Estrich Tag aktuell
Zeigt den aktuellen Tag der laufenden
Estrichfunktion an.
Zeilennr. Bedienzeile
HK1 HK2
850 1150 Estrich Funktion
Aus
Funktionsheizen (Fh)
Belegreifheizen (Bh)
Funktions- und Belegreifheizen
Manuell
851 1151 Estrich Sollwert manuell
855 1155 Estrich Sollwert aktuell
856 1156 Estrich Tag aktuell

Beachten Sie die entsprechenden
Normen und die Vorschriften des
Estrichherstellers!

Eine richtige Funktionsweise ist nur
mit einer korrekt installierter Anlage
möglich (Hydraulik, Elektrik,
Einstellungen)!
Werkseinstellung
Aus
25°C
Anzeige
Anzeige
X Starttag
Fh Funktionsheizen
Bh Belegreifheizen
Abweichungen können zu einer
Schädigung des Estrichs führen!

Die Funktion kann vorzeitig abge-
brochen werden, indem auf Aus
gestellt wird.

Die Vorlauftemperatur-Maximal--
begrenzung bleibt wirksam.
49
