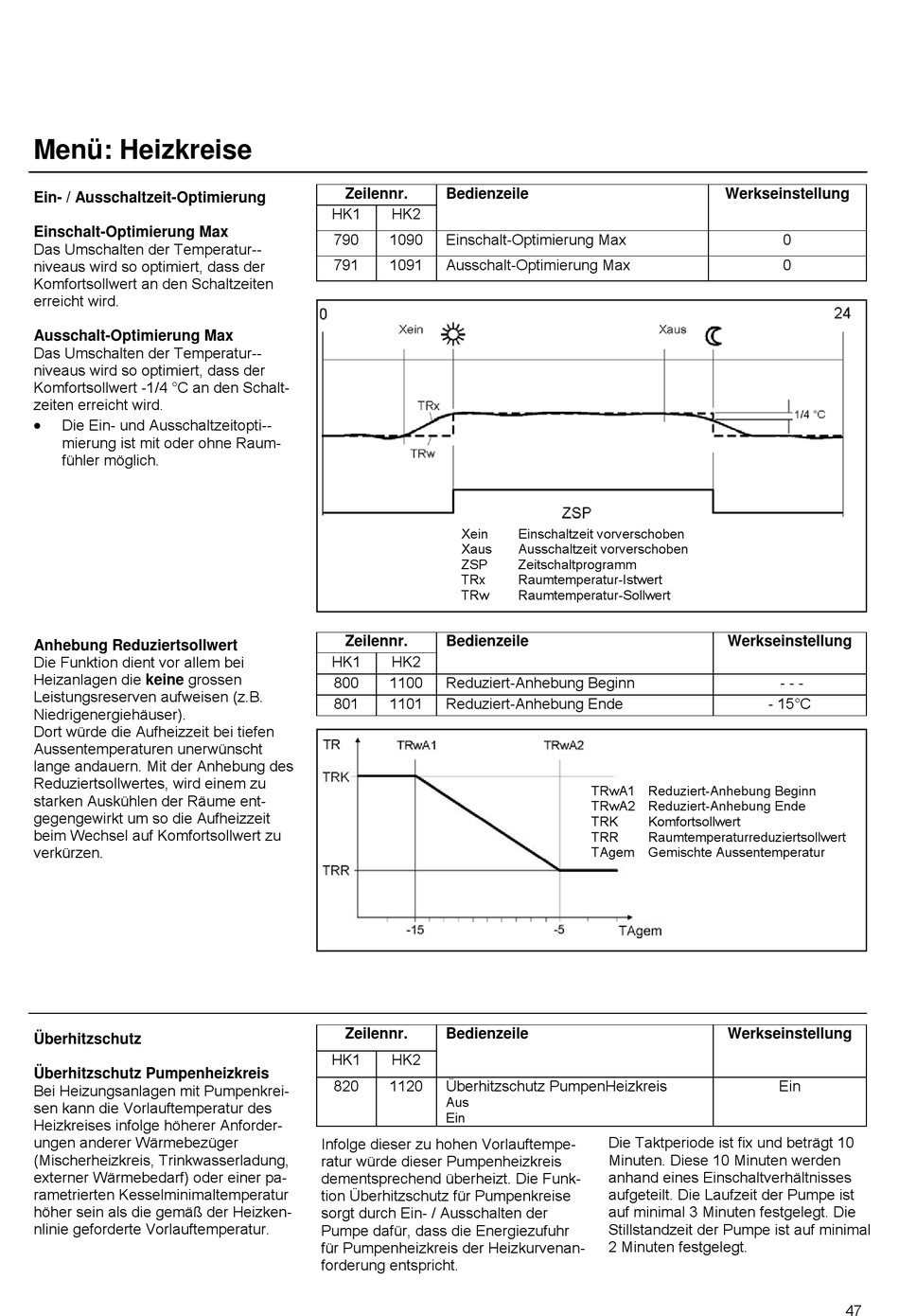

elco R600 Bedienungsanleitung Seite 47

Menü: Heizkreise
Ein- / Ausschaltzeit-Optimierung
Einschalt-Optimierung Max
Das Umschalten der Temperatur--
niveaus wird so optimiert, dass der
Komfortsollwert an den Schaltzeiten
erreicht wird.
Ausschalt-Optimierung Max
Das Umschalten der Temperatur--
niveaus wird so optimiert, dass der
Komfortsollwert -1/4 °C an den Schalt-
zeiten erreicht wird.

Die Ein- und Ausschaltzeitopti--
mierung ist mit oder ohne Raum-
fühler möglich.
Anhebung Reduziertsollwert
Die Funktion dient vor allem bei
Heizanlagen die keine grossen
Leistungsreserven aufweisen (z.B.
Niedrigenergiehäuser).
Dort würde die Aufheizzeit bei tiefen
Aussentemperaturen unerwünscht
lange andauern. Mit der Anhebung des
Reduziertsollwertes, wird einem zu
starken Auskühlen der Räume ent-
gegengewirkt um so die Aufheizzeit
beim Wechsel auf Komfortsollwert zu
verkürzen.
Überhitzschutz
Überhitzschutz Pumpenheizkreis
Bei Heizungsanlagen mit Pumpenkrei-
sen kann die Vorlauftemperatur des
Heizkreises infolge höherer Anforder-
ungen anderer Wärmebezüger
(Mischerheizkreis, Trinkwasserladung,
externer Wärmebedarf) oder einer pa-
rametrierten Kesselminimaltemperatur
höher sein als die gemäß der Heizken-
nlinie geforderte Vorlauftemperatur.
Zeilennr. Bedienzeile
HK1 HK2
790 1090 Einschalt-Optimierung Max
791 1091 Ausschalt-Optimierung Max
Xein
Xaus
ZSP
TRx
TRw
Zeilennr. Bedienzeile
HK1 HK2
800 1100 Reduziert-Anhebung Beginn
801 1101 Reduziert-Anhebung Ende
Zeilennr. Bedienzeile
HK1 HK2
820 1120 Überhitzschutz PumpenHeizkreis
Aus
Ein
Infolge dieser zu hohen Vorlauftempe-
ratur würde dieser Pumpenheizkreis
dementsprechend überheizt. Die Funk-
tion Überhitzschutz für Pumpenkreise
sorgt durch Ein- / Ausschalten der
Pumpe dafür, dass die Energiezufuhr
für Pumpenheizkreis der Heizkurvenan-
forderung entspricht.
Einschaltzeit vorverschoben
Ausschaltzeit vorverschoben
Zeitschaltprogramm
Raumtemperatur-Istwert
Raumtemperatur-Sollwert
TRwA1 Reduziert-Anhebung Beginn
TRwA2 Reduziert-Anhebung Ende
TRK Komfortsollwert
TRR Raumtemperaturreduziertsollwert
TAgem Gemischte Aussentemperatur
Die Taktperiode ist fix und beträgt 10
Minuten. Diese 10 Minuten werden
anhand eines Einschaltverhältnisses
aufgeteilt. Die Laufzeit der Pumpe ist
auf minimal 3 Minuten festgelegt. Die
Stillstandzeit der Pumpe ist auf minimal
2 Minuten festgelegt.
Werkseinstellung
0
0
Werkseinstellung
- - -
- 15°C
Werkseinstellung
Ein
47
