elco R600 Bedienungsanleitung Seite 43

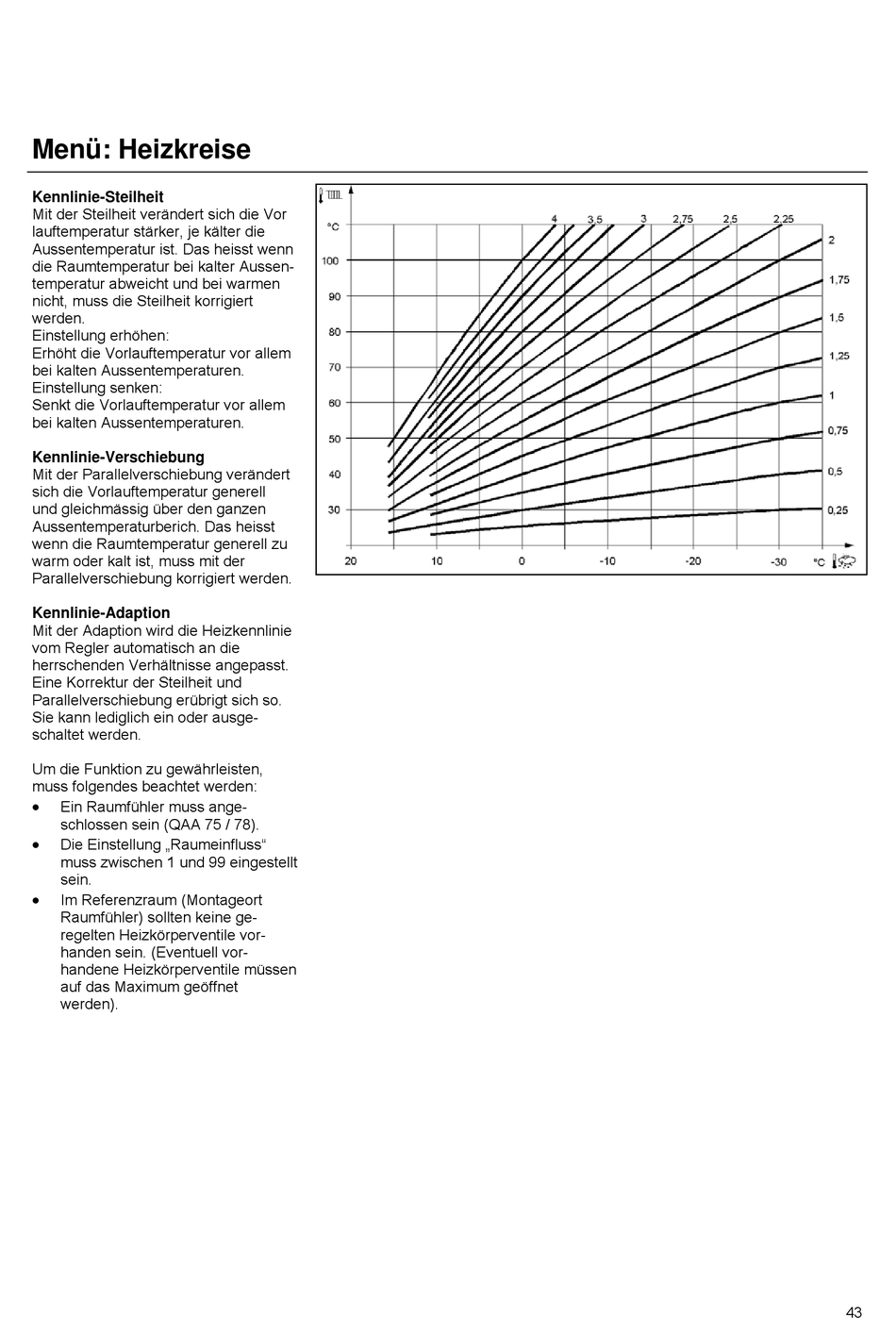

Menü: Heizkreise
Kennlinie-Steilheit
Mit der Steilheit verändert sich die Vor
lauftemperatur stärker, je kälter die
Aussentemperatur ist. Das heisst wenn
die Raumtemperatur bei kalter Aussen-
temperatur abweicht und bei warmen
nicht, muss die Steilheit korrigiert
werden.
Einstellung erhöhen:
Erhöht die Vorlauftemperatur vor allem
bei kalten Aussentemperaturen.
Einstellung senken:
Senkt die Vorlauftemperatur vor allem
bei kalten Aussentemperaturen.
Kennlinie-Verschiebung
Mit der Parallelverschiebung verändert
sich die Vorlauftemperatur generell
und gleichmässig über den ganzen
Aussentemperaturberich. Das heisst
wenn die Raumtemperatur generell zu
warm oder kalt ist, muss mit der
Parallelverschiebung korrigiert werden.
Kennlinie-Adaption
Mit der Adaption wird die Heizkennlinie
vom Regler automatisch an die
herrschenden Verhältnisse angepasst.
Eine Korrektur der Steilheit und
Parallelverschiebung erübrigt sich so.
Sie kann lediglich ein oder ausge-
schaltet werden.
Um die Funktion zu gewährleisten,
muss folgendes beachtet werden:

Ein Raumfühler muss ange-
schlossen sein (QAA 75 / 78).

Die Einstellung „Raumeinfluss"
muss zwischen 1 und 99 eingestellt
sein.

Im Referenzraum (Montageort
Raumfühler) sollten keine ge-
regelten Heizkörperventile vor-
handen sein. (Eventuell vor-
handene Heizkörperventile müssen
auf das Maximum geöffnet
werden).
43
