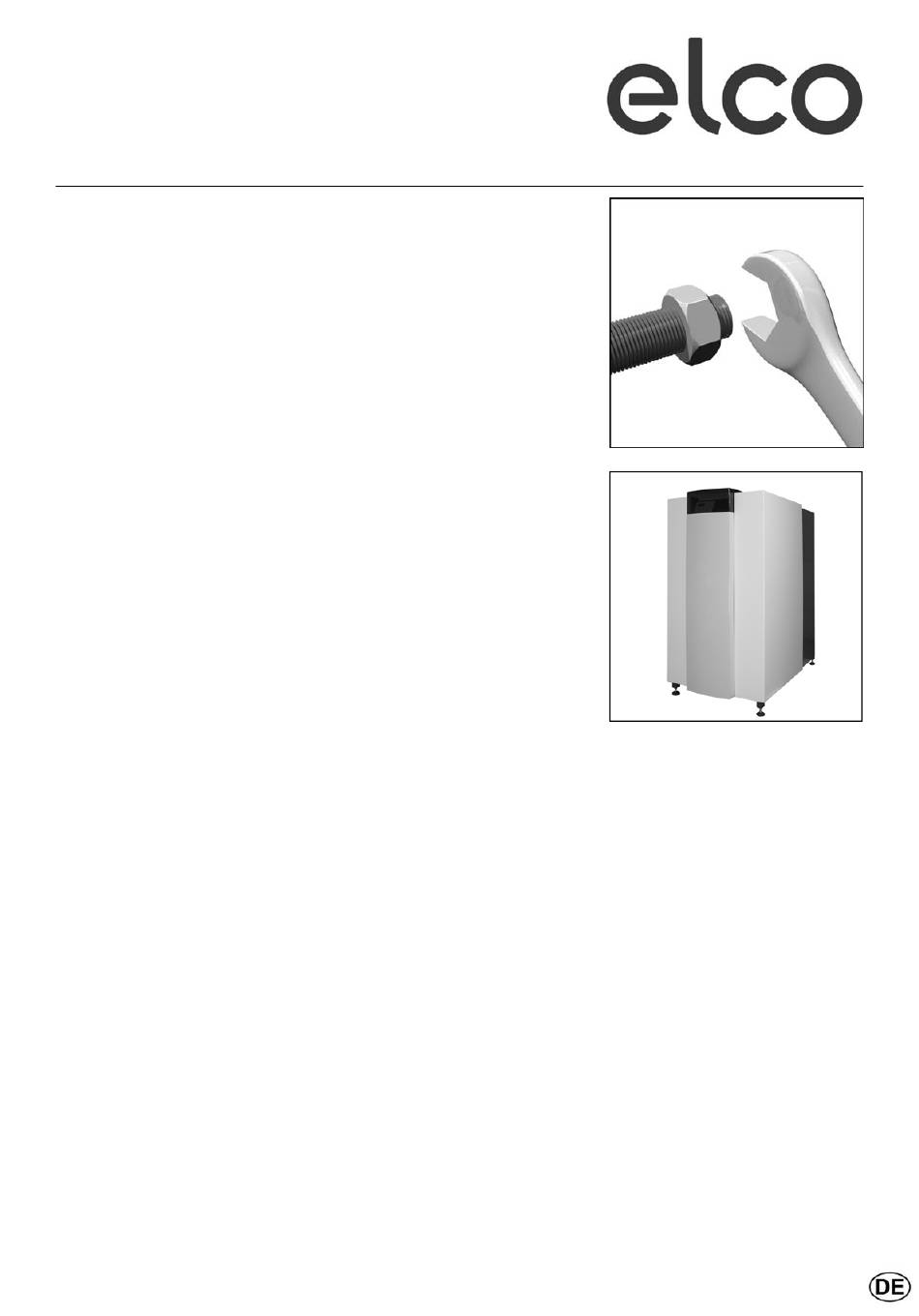

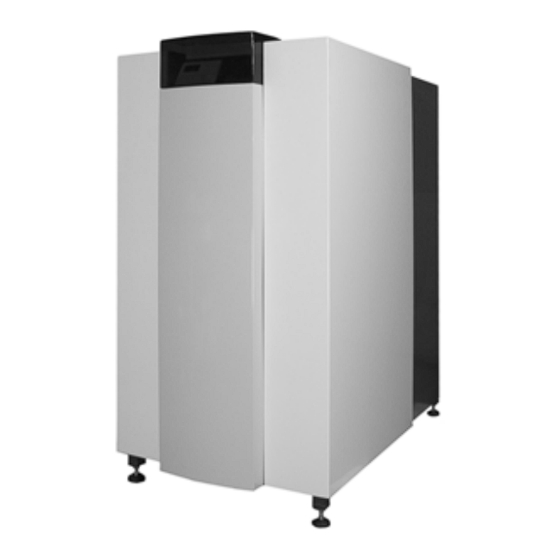

- Seite 1 Betriebsanleitung für die autorisierte Fachkraft R 600 01/2008 DOC3060 / 12083266...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ..............Sicherheitsbestimmungen Allgemeine Bestimmungen ....... Verwendungszweck ......... Normen und Vorschriften......Konstruktion Produktbeschreibung......... Funktionsbeschreibung......Technische Daten ..............Lieferumfang Standard Ausführung ....... Zubehör ............ Installation Transport ........... Installation ..........Anschlüsse ..........Inbetriebnahme Wasser- und Hydrauliksystem ....Gasversorgung ......... Kondensatanschluss ........ Abgas- und Zuluftanschlüsse .... -
Seite 3: Sicherheitsbestimmungen
Sicherheitsbestimmungen Allgemeine Bestimmungen Verwendungszweck Normen und Vorschriften Allgemeine Bestimmungen Der R600 Kessel ist CE geprüft und Darüber hinaus sind die nationalen Diese Dokumentation enthält wichtige beinhaltet die folgenden europäi- Normen zu beachten: Hinweise bezüglich Sicherheit und Zu- schen Normen: verlässigkeit von Installation, Inbetrieb- −... -
Seite 4: Produktbeschreibung
Konstruktion Produktbeschreibung Funktionsbeschreibung Der R600 Heizkessel beinhaltet nach- folgende Hauptkomponenten: Kesselverkleidung Frontabdeckung Höhenverstellbare Füße Schaltfeld Abgasanschluss Luftzufuhranschluss Gasanschluss Vorlauf Anschluss Rücklauf Anschluss 10 HT Rücklauf Anschluss (bei Bypasssystem) 11 Befüll-/Entleerhahn 12 Öffnung für Elektrokabel 13 Tragkonstruktion 14 Brenner/1. Wärmetauscheraufbau 15 2./3. Wärmetauscheraufbau 16 Wasserverteilstücke 17 Kondensatwanne 18 Verbundregelung... -
Seite 5: Technische Daten
Technische Daten R601 R602 R603 R604 R605 R606 R607 Nennwärmeleistung 80-60ºC max/min * 142.1/23.3 190.1/39.5 237.2/39.5 285.2/39.5 380.2/76.6 475.3/76.6 539.0/76.6 Nennwärmeleistung 75-60ºC max/min * 142.2/23.5 190.3/39.5 237.4/39.5 285.5/39.5 380.6/76.6 475.8/76.6 539.6/76.6 Nennwärmeleistung 40/30ºC max/min * 150.7/26.7 201.6/45.2 251.4/45.1 302.3/45.2 403.1/87.7 503.9/87.7 571.5/87.7 Feuerungswärmeleistung max/min * 145.0/24.5 194.0/41.5 242.0/41.5 291.0/41.5 388.0/80.5 485.0/80.5 550.0/80.5 Wirkungsgrad 80/60ºC... - Seite 6 Technische Daten R601 R602 R603 R604 R605 R606 R607 Öffnung für Elektrokabel 1105 1260 1470 1220 1435 1585 1735 Gasanschluss Vorlauf Anschluss 127.5 127.5 137.5 137.5 187.5 187.5 187.5 Rücklauf Anschluss Luftzufuhranschluss 1480 1480 1500 1500 1500 1500 1500 HT Rücklauf Anschluss 1120 1130 1130...
-
Seite 7: Lieferumfang
Anschlusskit; fängliche Systemlösung zusammenstel- • Gasfilter inkl. Anschlusskit; len. Für Details und Preise wenden sie • Max. Gas Druckwächter; sich an den Elco Vertrieb. • Externer Sicherheitsthermostat inkl. Anschlusskit; • Gas Dichtheitsprüfgerät (nicht erhält- lich für R601); •... -
Seite 8: Transport
Installation Kesseltransport Kesseltransport Der R600 ist ein vollausgerüstetes Kompaktheizgerät, welches voreinge- stellt und geprüft ist. Die maximale Breite beträgt 670mm für Modelle R601-R603 und 770mm für Modelle R604-R607. Somit ist es mög- lich alle Modelle durch eine normale Tür in einem Stück zu transportieren. Der Heizkessel kann seitwärts oder frontwärts mit einem Hubstapler aufge- laden und transportiert werden. -
Seite 9: Installation
Installation Demontage Verkleidung Vor Transport des Kessels die Ab- deckungen demontieren um Beschädi- gungen der Kesselverkleidung zu vermeiden. Die Demontage der Abdeckungen er- folgt wie auf den Fotos dargestellt:... -
Seite 10: Aufstellung
Installation Aufstellung Installation Der Kessel sollte in einem frostschutz- sicheren Raum aufgestellt werden. Wird der Kessel im Dachboden aufge- stellt, darf dieser nicht der höchste Punkt der Installation sein. Bitte beachten Sie die empfohlenen Abstände gemäss nebenstehender Skizze beim Aufstellen des Kessels. Bei kleineren Abständen werden die Wartungsarbeiten erschwert. -
Seite 11: Anschlüsse
Installation Kesselanschlüsse Anschlüsse Hydraulische Anschlüsse Nachfolgendes Kapitel beschreibt wie Der R600 muss so in das System ein- die verschiedenen Anschlüsse an den gebunden werden, dass eine dauerhaf- Kessel vorzunehmen sind: te Wasserzirkulation (Zwangsumlauf- • prinzip) zu jeder Zeit gewährleistet ist. Hydraulische Anschlüsse Schließe den Vorlauf (4) und den •... - Seite 12 Installation Kesselanschlüsse Beachten sie folgende Empfehlungen: Gas Anschluss (1) • Der Gasanschluss erfolgt durch eine Verwenden sie nur korrosionsbestän- ausgewiesene Fachkraft. Auch hier diges Material gelten die nationalen und lokalen • Der Durchmesser muss berechnet Normen und Vorschriften. und gemäß den nationalen Vorschrif- ten ausgewählt werden Schließe die Gasleitung leckfrei an den •...
-
Seite 13: Wasser- Und Hydrauliksystem
Inbetriebnahme Wasser– und Hydrauliksystem Der Kessel wird ausschließlich von In diesem Kapitel wird die Inbetriebnah- befugtem Personal in Betrieb genom- me des Kessels mit einer Standardkes- men. Die Garantie erlischt bei Nichtein- selsteuerung beschrieben. Sollte eine haltung dieser Bedingung. Zur Inbe- zweite Systemsteuerung installiert sein, triebnahme ist ein Protokoll auszufül- beachten Sie bitte das entsprechende... -
Seite 14: Gasversorgung
Inbetriebnahme Gasversorgung Kondensatanschluss Abgas- und Zuluftanschlüsse Gasversorgung Prüfen Sie den Anschluss zur Gasver- sorgung zum Kessel auf Dichtheit. Evtl. Lecks sind abzudichten, bevor der Kes- sel gestartet wird. Entlüften Sie Gasleitung und Gasventil. Dies erfolgt an der Messstelle (1) am Gasdruckwächter. -
Seite 15: Vorbereitung Für 1. Inbetriebnahme
Inbetriebnahme Vorbereitung für 1. Inbetriebnahme Vorbereitung für 1. Inbetriebnahme • Öffnen Sie den Gasanschluss; • Betätigen Sie den Netztrennschalter, um den Kessel mit Strom zu versor- gen; • Schalten Sie den Kessel mit dem Ein- /Ausschalter (1) ein; • Stellen Sie sicher, dass der Kessel im Standby-Betrieb (K) (2) bleibt, betäti- gen Sie den Drehschalter (3);... -
Seite 16: Verbrennungswerte
Inbetriebnahme Verbrennungswerte Verbrennungseinstellungen für Verbrennungswerte bei Volllast Erdgas G20 / G25 Starten Sie den Kessel im Wartungsbe- trieb unter Volllast (W2). Wenn Sie den R601-R607 P9 auf 50 % gesenkt haben (siehe vor- 10.2 ± 0.2 2, max gehendes Kapitel), arbeitet der Kessel unter einer Auslastung von 50 %. -
Seite 17: Prüfung Wasserdurchsatz
Inbetriebnahme Prüfung Wasserdurchsatz Wasserdurchsatz prüfen Der Wasserdurchsatz durch den Kessel kann über zwei verschiedene Metho- den geprüft werden: ∆T-Messung Prüfen Sie die Temperaturdifferenz über dem Kessel (∆T Vorlauf-Rücklauf), wenn der Kessel unter Volllast arbeitet. Die Nenn-∆T entspricht 20 K und muss für einen sicheren Kesselbetrieb min- destens zwischen 15 K und 25 K lie- gen. -
Seite 18: Sicherheitseinrichtungen Prüfen
Inbetriebnahme Funktion der Sicherheitseinrichtungen prüfen Gasdichtheitsprüfung Kessel außer Betrieb setzen Funktion der Sicherheitseinrichtun- Ionisationselektrode (6) gen prüfen Entfernen Sie die elektrische Steckver- Alle Sicherheitseinrichtungen sind auf bindung von der Ionisationselektrode, korrekte Funktion zu prüfen. Zu den während der Kessel läuft. Der Kessel Sicherheitseinrichtungen an Standard- schaltet ab (Nr. -
Seite 19: Inbetriebnahme Protokoll
Inbetriebnahme Inbetriebnahme-Protokoll Inbetriebnahme-Protokoll R600 Projekt Kesseltyp Projekt Seriennummer Adresse Jahr Nennwärmebelastung (Hi) [kW] Datum Nennwärmeleistung (Hi) [kW] Ingenieur System Wasserdruck [bar] Anlage: Dachgeschoss Wasser pH Erdgeschoss Wasserhärte [dºH] Keller Wasserchlorid [mg/l] Andere: ......Wasser-∆T Volllast [ºC] Hydraulik: Weiche Wasser-∆p [kPa] Beschichteter Wärmetauscher Kessel Wasserdurchsatz... -
Seite 20: Bedienungs- Und Parametereinstellungen
Bedienungs- und Parametereinstellungen Hauptmenü (Bedienungsmenü) Parametermenü (Information/Programmier Menü) Der Feuerungsmanager hat zwei Menüs: das Hauptmenü (Bedienungsmenü) [bei geschlossenem Deckel], und das Parame- ter Menü (Information/Programmier Menü) [bei offenem Deckel]. Beide Menü - Einstellungsmöglichkeiten sind auf den nächs- ten Seiten aufgeführt. Hauptmenü... -
Seite 21: Wartung
Wartung Checkliste Ersetzen der Elektroden Der Kessel darf nur von befugtem Per- Checkliste sonal gewartet werden. Folgenden Maßnahmen sind durchzu- führen: Um den korrekten und sicheren Betrieb • des Kessels sicherzustellen, sollte die- Austausch der Zünd- und Ionisations- ser mindestens einmal jährlich über- elektroden;... -
Seite 22: Reinigung Der Kondensatwanne
Wartung Reinigung der Kondensatwanne Reinigen und Auffüllen des Siphons Inspektion der Verbrennungskammer Reinigung der Kondensatwanne • Entfernen Sie den Stopfen vom Ab- gastemperatursensor (1); • Entfernen Sie das innen liegende Abgasrohr (2) des Kessels, um die Kondensatwanne erreichen zu kön- nen;... -
Seite 23: Wasserdruck Und -Qualität
Wartung Wasserdruck und -qualität Verbrennungswerte Gasdichtheitsprüfung Prüfen Sie, ob Wasserdruck und - Prüfen Sie den Verbrennungsvorgang Prüfen Sie alle Dichtverbindungen mit qualität die Anforderungen erfüllen. unter Volllast und Mindestlast und korri- einem zugelassenen Seifen- oder elekt- Eingehende Informationen finden Sie gieren Sie ggf. -
Seite 24: Wartungsprotokoll
Wartung Wartungs-Protokoll Wartungs-Protokoll R600 Projekt Kesseltyp Projekt Seriennummer Adresse Jahr Nennwärmebelastung (Hi) [kW] Datum Nennwärmeleistung (Hi) [kW] Ingenieur System Wasserdruck [bar] Wasser pH Wasserhärte [dºH] Wasserchlorid [mg/l] Wasser-∆T Volllast [ºC] Wasser-∆p [kPa] Kessel Wasserdurchsatz Pumpeneinstellung Sicherheitseinrichtungen [ºC] Vorlauffühler geprüft [ºC] Abgasfühler geprüft Min.-Gasdruckschalter Einstell. - Seite 25 Störungen Im Falle einer Abschaltung erscheint ein Warnzeichen (E) und ein blinkender Fehlercode auf dem Display. Die Störungsursa- che muss behoben werden, bevor man den Kessel R600 zurücksetzen kann. Im Fall, dass die Abschaltung mehr als 2 x in- nerhalb von 6 Minuten erscheint oder länger als 6 Minuten ansteht, wird dem Fehlercode das Zeichen “ ”...
- Seite 26 Störungen Nr. Fehler Beschreibung des Fehlers Mögliche Lösung Verriegelnd Fehler Gasventil V1, Flammenionisationssignal Prüfen Sie die Schließposition von Ventil V1 innerhalb für mehr als 5 Sekunden nach Brennerstopp des Kombi-Gasventils, ersetze Gasventil. erkannt. Verriegelnd Fehler Gasventil V2, Flammenionisationssignal Prüfen Sie die Schließposition von Ventil V2 innerhalb für mehr als 5 Sekunden nach Brennerstopp des Kombi-Gasventils, ersetze Gasventil.
- Seite 27 Fühlerkennwerte In den nebenstehenden Diagrammen Vorlauftemperatur– und Abgastemperaturfühler (5kΩ NTC) sind die Sensorwerte für alle Kessel- sensoren und in den Zubehörsätzen enthaltenen, optionalen Sensoren an- gegeben. Die Diagramme zeigen Durchschnittswerte, da alle Sensoren Schwankungen unterliegen. Bei der Messung der Widerstandswerte sollte der Kessel immer abgeschaltet sein.
-
Seite 28: Konformitätserklärung
