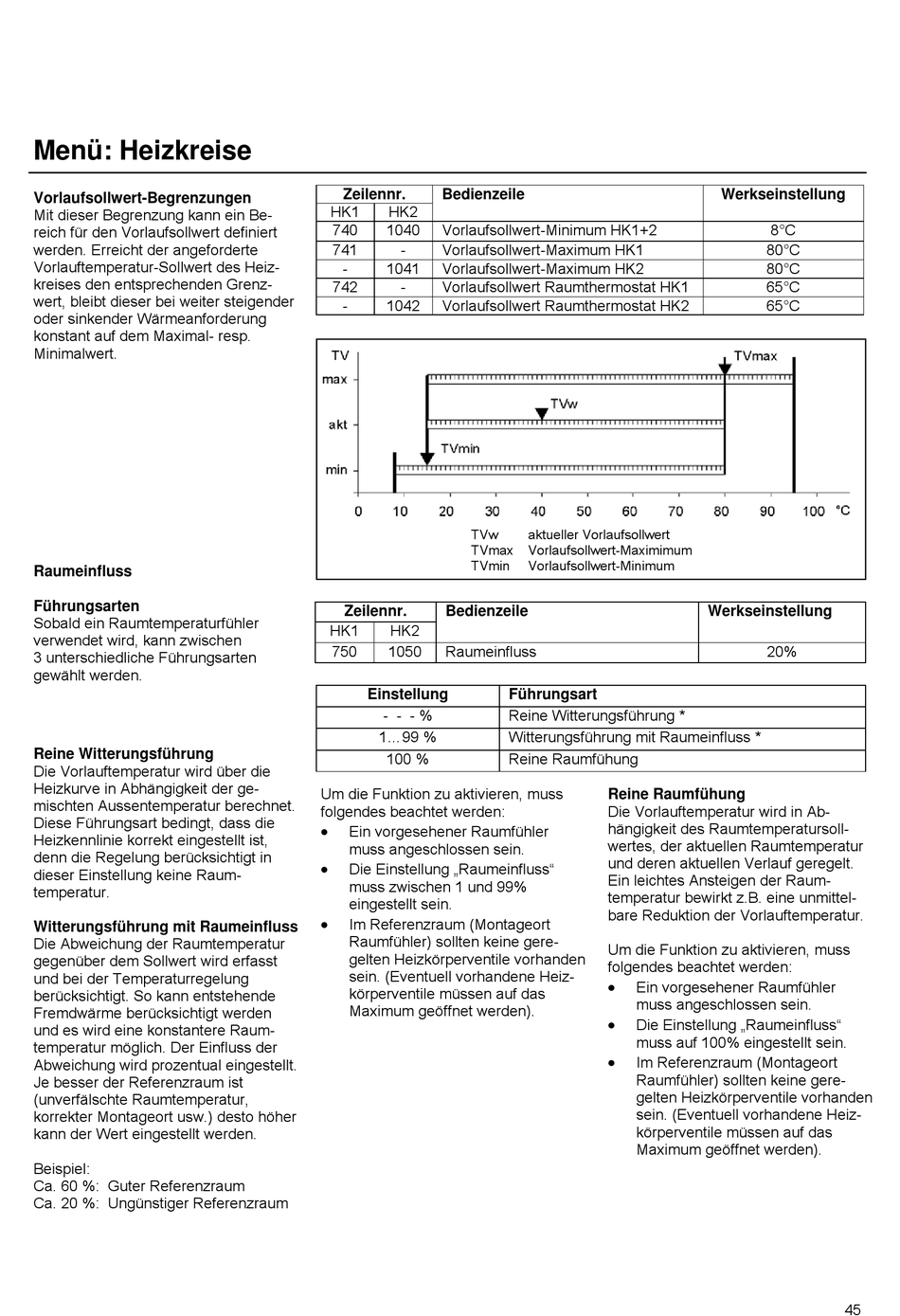

elco R600 Bedienungsanleitung Seite 45

Menü: Heizkreise
Vorlaufsollwert-Begrenzungen
Mit dieser Begrenzung kann ein Be-
reich für den Vorlaufsollwert definiert
werden. Erreicht der angeforderte
Vorlauftemperatur-Sollwert des Heiz-
kreises den entsprechenden Grenz-
wert, bleibt dieser bei weiter steigender
oder sinkender Wärmeanforderung
konstant auf dem Maximal- resp.
Minimalwert.
Raumeinfluss
Führungsarten
Sobald ein Raumtemperaturfühler
verwendet wird, kann zwischen
3 unterschiedliche Führungsarten
gewählt werden.
Reine Witterungsführung
Die Vorlauftemperatur wird über die
Heizkurve in Abhängigkeit der ge-
mischten Aussentemperatur berechnet.
Diese Führungsart bedingt, dass die
Heizkennlinie korrekt eingestellt ist,
denn die Regelung berücksichtigt in
dieser Einstellung keine Raum-
temperatur.
Witterungsführung mit Raumeinfluss
Die Abweichung der Raumtemperatur
gegenüber dem Sollwert wird erfasst
und bei der Temperaturregelung
berücksichtigt. So kann entstehende
Fremdwärme berücksichtigt werden
und es wird eine konstantere Raum-
temperatur möglich. Der Einfluss der
Abweichung wird prozentual eingestellt.
Je besser der Referenzraum ist
(unverfälschte Raumtemperatur,
korrekter Montageort usw.) desto höher
kann der Wert eingestellt werden.
Beispiel:
Ca. 60 %: Guter Referenzraum
Ca. 20 %: Ungünstiger Referenzraum
Zeilennr. Bedienzeile
HK1 HK2
740 1040 Vorlaufsollwert-Minimum HK1+2
741 - Vorlaufsollwert-Maximum HK1
- 1041 Vorlaufsollwert-Maximum HK2
742 - Vorlaufsollwert Raumthermostat HK1
- 1042 Vorlaufsollwert Raumthermostat HK2
TVw
TVmax
TVmin
Zeilennr. Bedienzeile
HK1 HK2
750 1050 Raumeinfluss
Einstellung
- - - %
1...99 %
100 %
Um die Funktion zu aktivieren, muss
folgendes beachtet werden:

Ein vorgesehener Raumfühler
muss angeschlossen sein.

Die Einstellung „Raumeinfluss"
muss zwischen 1 und 99%
eingestellt sein.

Im Referenzraum (Montageort
Raumfühler) sollten keine gere-
gelten Heizkörperventile vorhanden
sein. (Eventuell vorhandene Heiz-
körperventile müssen auf das
Maximum geöffnet werden).
aktueller Vorlaufsollwert
Vorlaufsollwert-Maximimum
Vorlaufsollwert-Minimum
Führungsart
Reine Witterungsführung *
Witterungsführung mit Raumeinfluss *
Reine Raumfühung
Reine Raumfühung
Die Vorlauftemperatur wird in Ab-
hängigkeit des Raumtemperatursoll-
wertes, der aktuellen Raumtemperatur
und deren aktuellen Verlauf geregelt.
Ein leichtes Ansteigen der Raum-
temperatur bewirkt z.B. eine unmittel-
bare Reduktion der Vorlauftemperatur.
Um die Funktion zu aktivieren, muss
folgendes beachtet werden:

Ein vorgesehener Raumfühler
muss angeschlossen sein.

Die Einstellung „Raumeinfluss"
muss auf 100% eingestellt sein.

Im Referenzraum (Montageort
Raumfühler) sollten keine gere-
gelten Heizkörperventile vorhanden
sein. (Eventuell vorhandene Heiz-
körperventile müssen auf das
Maximum geöffnet werden).
Werkseinstellung
8°C
80°C
80°C
65°C
65°C
Werkseinstellung
20%
