5 Tabellenzeile „nachtabsenkung"
Symbol für Nachtbetrieb: Heizung ist abge-
senkt
-5 °c Tabellenfeld „Differenztemperatur"
Abgebildetes Beispiel besagt, dass Heizung im
Nachtbetrieb um 5 °c im Vergleich zum Tagbe-
trieb abgesenkt wird.
Heizkurven-Endpunkt festlegen...
•
Tabellenfeld „Heizkurven-Endpunkt" auswählen...
+45 °C
hinWeiS:
Der heizkurven-endpunkt ist stets auf eine
aussentemperatur
Kommt die Wärmepumpe in einer Klima-
zone zum einsatz, in der der aussentem-
peraturwert von -20 °c nicht erreicht wird,
müssen Sie den heizkurven-endpunkt mit
der regionalen normauslegungstemperatur
abgleichen.
Seite 30,
Abgleich des Heizkurven-Endpunkts mit
der regionalen Normauslegungstemperatur
•
rücklauf-Temperaturwert im Tabellenfeld „Heizkurven-
Endpunkt" einstellen...
hinWeiS:
Die Temperaturwerte beziehen sich auf den
rücklauf. Bei Vorlauftemperaturen müssen
Sie die Spreizung abziehen.
Technische Änderungen vorbehalten.
DE830320/180724
-20 °C
von
-20 °c
bezogen.
© Alpha-InnoTec GmbH

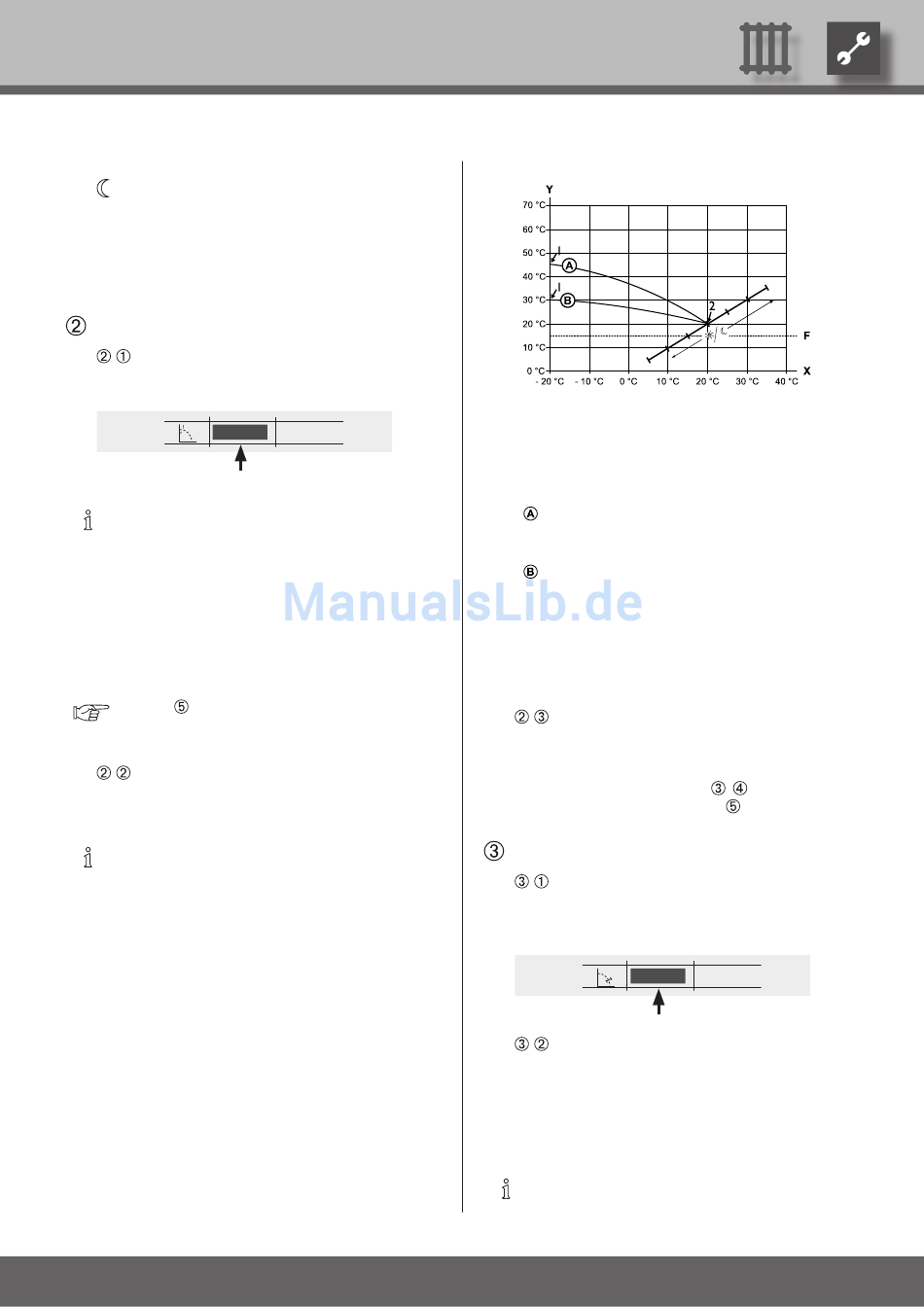

Beispieldiagramm:
X Aussentemperatur
y rücklauftemperatur
1 Heizkurven-Endpunkt
2 Heizkurven-Fusspunkt
F Frostschutz
Heizkurve mit Heizkurven-Endpunkt von 45 °c
rücklauftemperatur (beispielsweise beim Einsatz
von Heizkörpern)
Heizkurve mit Heizkurven-Endpunkt von 30 °c
rücklauftemperatur (beispielsweise beim Einsatz
einer Fussbodenheizung)
jeweils bei -20 °c Aussentemperatur sowie Heiz-
kurven-Fusspunkt von 20 °c rücklauftemperatur
bei +20 °c Aussentemperatur.
•
Eingabe im Tabellenfeld „Heizkurven-Endpunkt" been-
den...
Weitere Parameter einstellen ( – ) oder Bildschirm
ganz nach unten scrollen und mit
„Parallelverschiebung" festlegen...
•
Tabellenfeld „Parallelverschiebung" ansteuern und aus-
wählen...
20 °C
•
rücklauf-Temperaturwert einstellen. Eine Drehung
nach rechts bewirkt eine Parallelverschiebung der
Heizkurve um 0,5 °c nach oben. Eine Drehung nach
links bewirkt eine Parallelverschiebung der Heizkurve
um 0,5 °c nach unten.
hinWeiS:
Die Parallelverschiebung wirkt sich auf Tag-
und nachtbetrieb aus.
fortfahren...
20 °C
29
