Montage und installation von
Fühlern
aussenfühler
Der Aussenfühler ist funktionsnotwendiges Zubehör und im
lieferumfang enthalten.
hinWeiS:
Bei nicht installiertem oder defektem aus-
senfühler setzt der heizungs- und Wärme-
pumpenregler die aussentemperatur auto-
matisch auf -5 °c. Die Statusanzeige des Be-
dienteils leuchtet rot, der Bildschirm des Be-
dienteils meldet eine Störung.
VorSichT:
aussenfühler an der nord- oder nord-ost-
Seite von Gebäuden montieren. aussenfüh-
ler darf keiner direkten Sonneneinstrahlung
ausgesetzt sein.
Gehen Sie so vor:
Gehäuse des Aussenfühlers öffnen und ≥ 2 m über den
Boden an der Befestigungsstelle ausrichten. Zugent-
lastungsschraube muss zum Boden weisen...

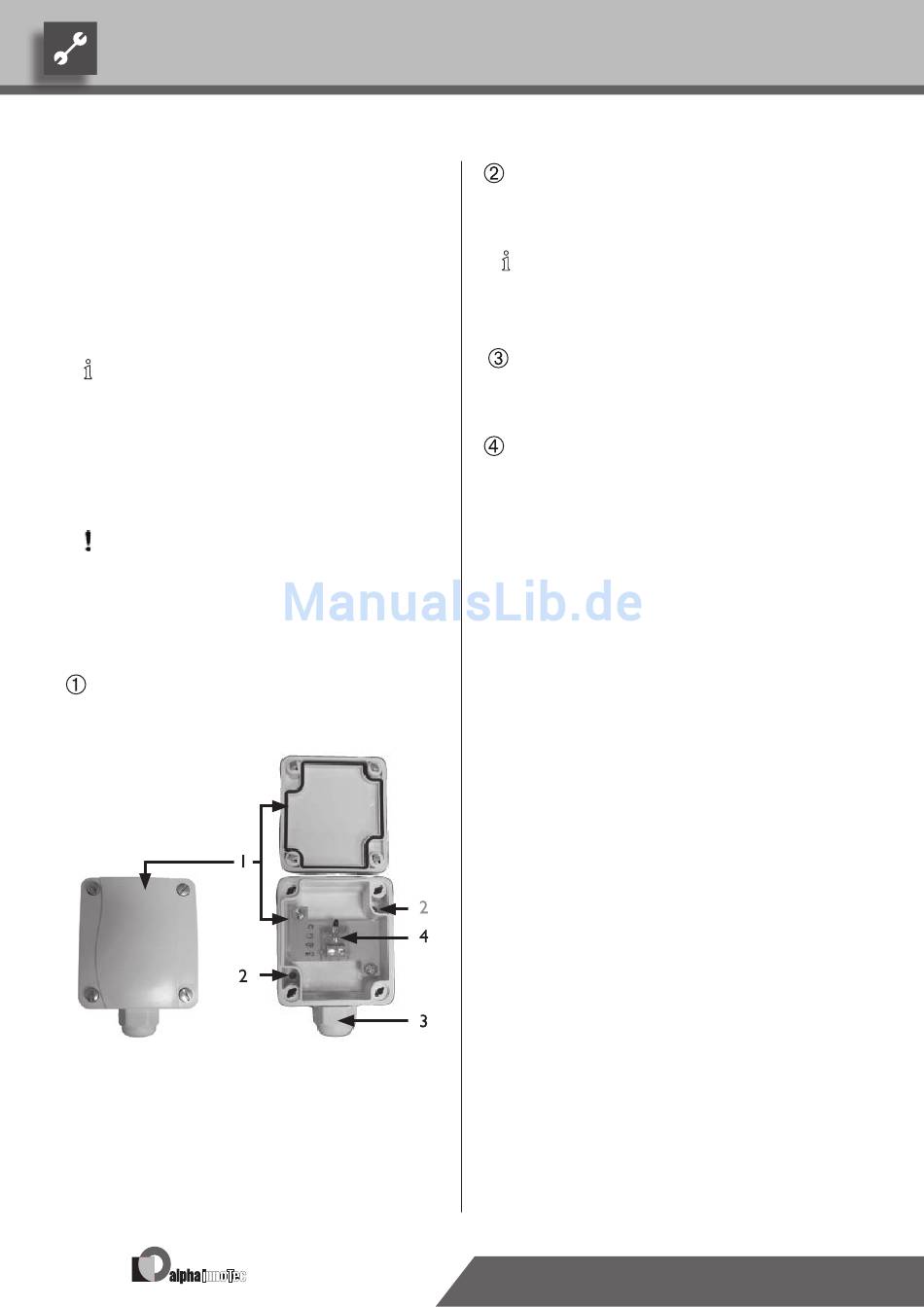

1 Gehäuse Aussenfühler
2 Befestigungslöcher
3 Zugentlastungsschraube
4 Aussenfühler
12
Befestigungslöcher anzeichnen und bohren, Dübel ein-
schlagen und Gehäuse des Aussenfühlers an die Wand
schrauben...
hinWeiS:
Dübel und Schrauben zur Befestigung des
aussenfühlers gehören nicht zum Lieferum-
fang.
Zugentlastungsschraube vom Gehäuse des Aussenfüh-
lers lösen, 2-adriges Kabel (Ø ≤ 1,5 mm, Kabellänge ≤
50 m) durch die Zugentlastungsschraube in das Ge-
häuse führen ...
Kabel anklemmen, Zugentlastungsschraube festziehen
und Gehäuse des Aussenfühlers schliessen.
