Der navigationsbildschirm

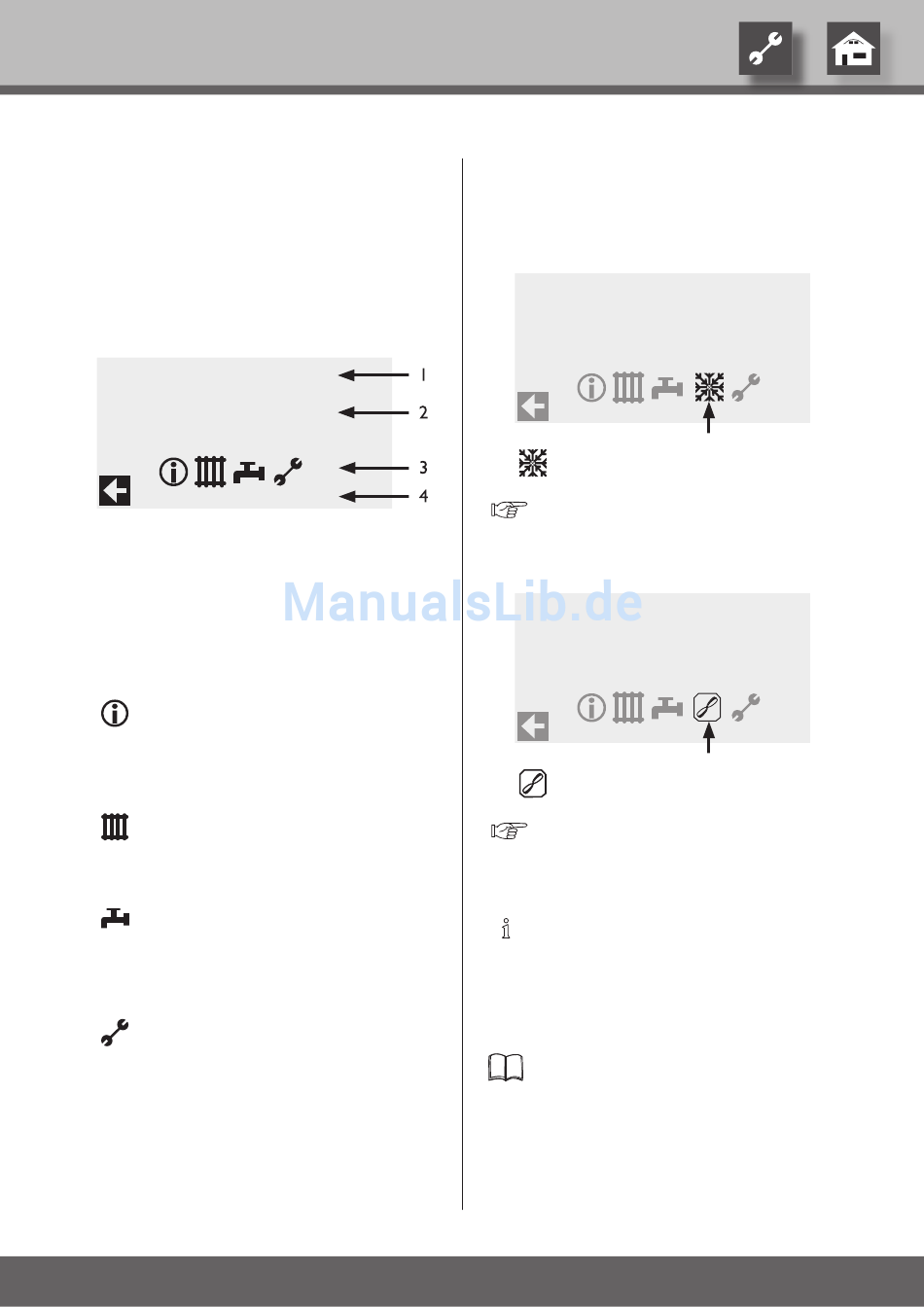

Der Navigationsbildschirm gibt eine übersicht über die
verschiedenen Programmbereiche des Heizungs- und Wär-
mepumpenreglers.
BasIsanzeIge
Wärmepumpe steht
seit: 00 : 00 : 12
keine Anforderung
zum Standardmenü
1 aktueller Betriebszustand der Wärmepumpe
mit Zeitangabe
2 ursache des aktuellen Betriebszustands oder
Störungsmeldung
3 Symbole der Programmbereiche des heizungs-
und Wärmepumpenreglers
Standardsymbole, die immer angezeigt werden, sind:
Symbol für Programmbereich „Information
und Schnelleinstellung"
Betriebsinformationen und Bedienung der
Anlage durch Nutzer/-innen
Für alle Bediener freigegeben
Symbol für Programmbereich „Heizung"
Programmbereich zur Einstellung aller Parame-
ter für Heiz- und Mischkreis
Nur für qualifiziertes Fachpersonal
Symbol für Programmbereich „Brauchwarm-
wasser"
Programmbereich zur Einstellung aller Parame-
ter für Brauchwarmwasserbereitung
Nur für qualifiziertes Fachpersonal
Symbol für Programmbereich „Service"
Programmbereich zur Einstellung grundle-
gender Systemparameter
Nur für autorisiertes Servicepersonal
In Teilen passwortgeschützter Bereich
4 information zum angesteuerten Symbol.
Technische Änderungen vorbehalten.
DE830320/180724
© Alpha-InnoTec GmbH
anzeIge weIterer programmBereIche
Abhängig vom angeschlossenen Wärmepumpentyp kann der
Navigationsbildschirm folgende Programmbereichssymbole
anzeigen:
Wärmepumpe steht
seit: 00 : 00 : 12
keine Anforderung
zum Standardmenü
Symbol für Programmbereich „Kühlung"
zu den Voraussetzungen der Darstellung des Sym-
bols: Seite 39, Programmbereich „Kühlung"
Wärmepumpe steht
seit: 00 : 00 : 12
keine Anforderung
zum Standardmenü
Symbol für Programmbereich „lüftung"
zu den Voraussetzungen der Darstellung des Sym-
bols: Seite 41, Programmbereich „lüftung"
hinWeiS:
abhängig von ihrer anlage und von der Kon-
figuration des heizungs- und Wärmepum-
penreglers können noch weitere Programm-
bereichssymbole im Bildschirm dargestellt
werden.
Diese Symbole werden in den Handreichungen „Be-
triebsanleitung comfort-Platine", „Betriebsanlei-
tung Parallel-Schaltung" beziehungsweise „Modem-
Anbindung" aufgelistet und erklärt.
