heIzkurven eInstellen

Als Heizkurve werden die in Abhängigkeit von der Aussen-
temperatur berechneten Heizwasser-Temperaturen von
Heizungsanlagen bezeichnet. Innerhalb festgelegter Grenz-
werte steigen (fallen) die Heizwasser-Temperaturen, wenn
die Aussentemperatur sinkt (ansteigt).
Gehen Sie so vor:
Im Menü „Heizung Einstellungen" das Menüfeld „Heiz-
kurven" ansteuern und auswählen...
E i n s t e l l u n g e n
Betriebsart
Temperatur + -
Heizkurven
Zeitschaltprogramm

eInstellen der heIzkurven des heIzkreIses

Der Bildschirm wechselt je nach Systemeinstellung ent-
weder zunächst in das Menü „Heizung Heizkurven" oder
unmittelbar in das Menü „Heizung Heizkurve HK":

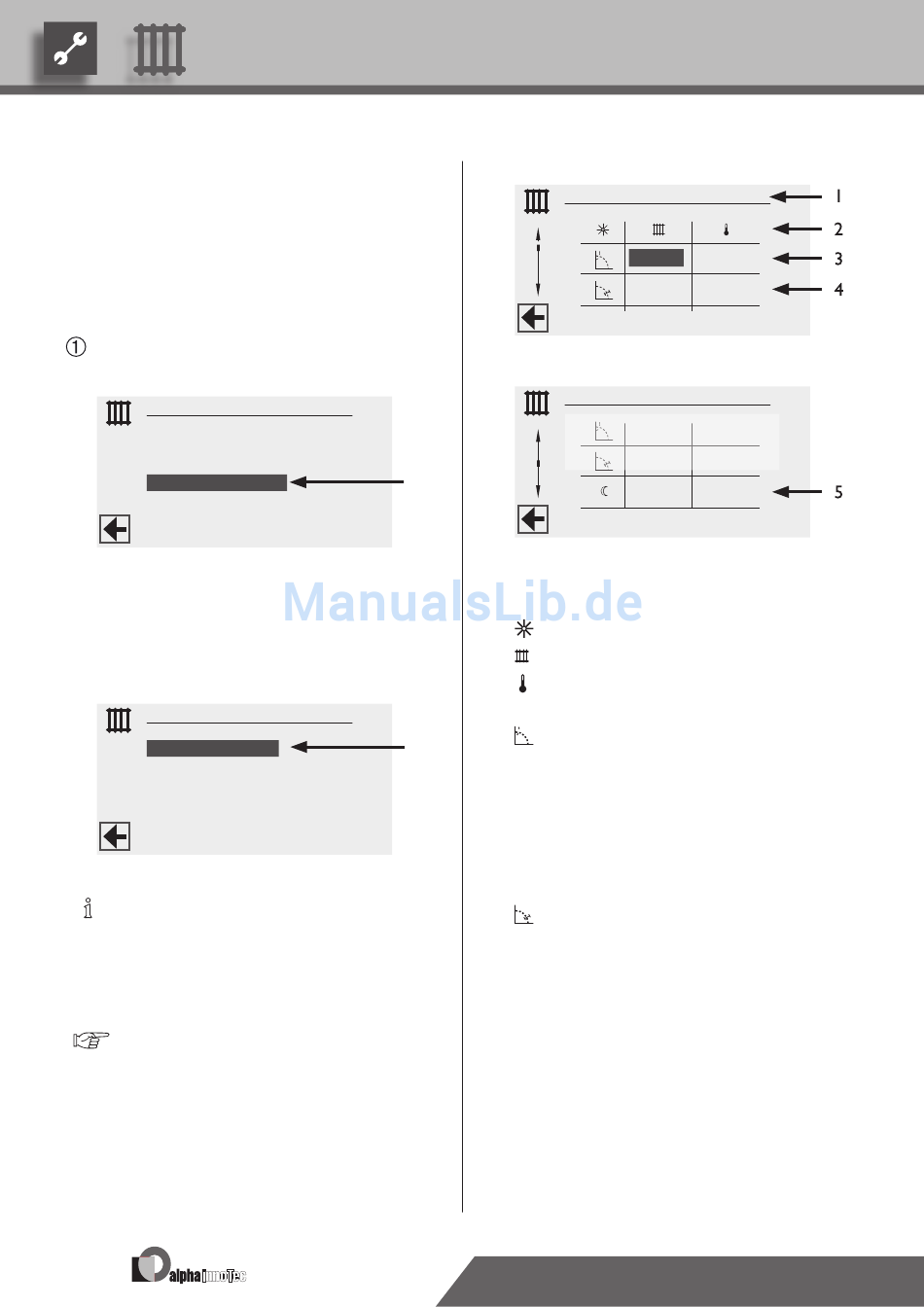

H e i z k u r v e n
Heizkreis
Mischkreis 1
hinWeiS:
erscheint das Menü „heizung heizkurven",
das Menüfeld „heizkreis" auswählen. Die
heizkurven für den heizkreis können pro-
grammiert werden, sofern keine festtempe-
ratur eingestellt ist.
Seite 32, Einstellen einer Festtemperatur
28
Erster Menüteil
H e i z k u r v e
+45 °C
+20 °C
Zweiter Menüteil
H e i z k u r v e
+45 °C
+20 °C +20 °C
-5 °C
1 Symbol für Programmbereich „heizung" und
Menütitel
2 Spaltentitel der Tabelle
Symbol für Tagbetrieb: Heizung ist angehoben
rücklauftemperatur Heizkreis
Bezugswert Aussentemperatur
3 Tabellenzeile „heizkurven-endpunkt"
Symbol für „Heizkurven-Endpunkt"
45 °c Tabellenfeld „Heizkurven-Endpunkt"
Beispielwert hier: 45 °c
-20 °c Tabellenfeld „Bezugswert Aussentemperatur"
(= nicht veränderbare Programmvorgabe)
Abgebildetes Beispiel besagt, dass bei einer
Aussentemperatur von -20 °c die Heizwasser-
rücklauftemperatur 45 °c betragen soll.
4 Tabellenzeile „Parallelverschiebung"
Symbol für „Parallelverschiebung"
20 °c Tabellenfeld „Parallelverschiebung".
Beispielwert hier: 20 °c (neutral)
20 °c Tabellenfeld „Bezugswert Aussentemperatur"
Abgebildetes Beispiel besagt, dass der
Fusspunkt der Heizkurve 20 °c bei einer Aus-
sentemperatur von 20 °c betragen soll.
Das bedeutet:
Heizung schaltet bei einer Aussentemperatur
> 20 °c automatisch ab.
Eine Erhöhung des Temperaturwertes im
Tabellenfeld „Parallelverschiebung" auf
beispielsweise 22 °c bewirkt eine Parallelver-
schiebung der Heizkurve um 2 °c nach oben,
eine Senkung auf beispielsweise 18 °c eine
Parallelverschiebung der Heizkurve um 2 °c
nach unten.
