Montage- und Gebrauchsanweisung

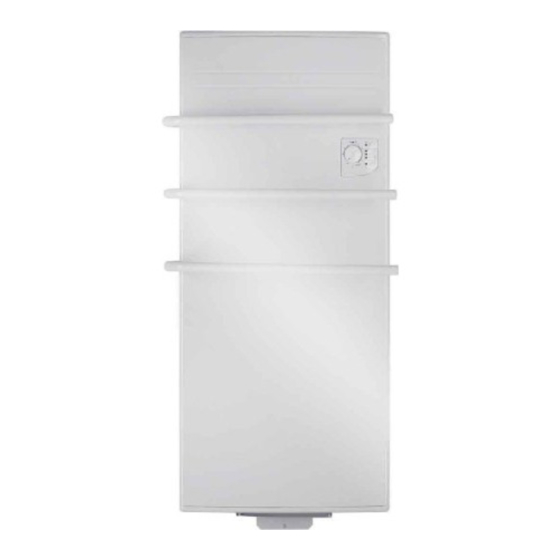

TRFB 150 Handtuchtrockner/Schnellheizer
1. Wichtige Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten
Informationen aufmerksam durch. Bewahren Sie diese
Anweisung sorgfältig auf und geben Sie diese gegebe-
nenfalls an Nachbesitzer weiter.
− Das Gerät ist nur zur Raumlufterwärmung und zur
Trocknung von Handtücher, Kleidungsstücken und
ähnlichen Textilien innerhalb geschlossener Räume
geeignet.
− Das Gerät darf nur von einer zugelassenen Elektro-
Fachkraft installiert werden.
− Reparaturen und Eingriffe in das Gerät dürfen nur
von einer Fachkraft bzw. dem Kundendienst ausge-
führt werden.
− Im Fehlerfall (z.B. Gerät oder Zuleitung beschädigt,
keine Funktion) Gerät vom Netz trennen. Sicherung
ausschalten.
− Bei längerer Außerbetriebnahme das Gerät vom Netz
trennen.
− Heizgerät nicht abdecken, Brandgefahr!
− Heizgerät nicht durch Kinder oder andere
Personen betreiben, die nicht in der Lage
sind, das Gerät sicher zu benutzen. Si-
cherstellen, dass Kinder nicht am Gerät spielen.
− Vorsicht! Außenflächen werden bei Betrieb heiß.
− Gerät nicht in Räumen benutzen, in denen entzündli-
che Gase oder Flüssigkeiten gelagert oder verwendet
werden.
− Vorsicht! Nach automatischem Einschalten des Gerä-
tes können Gefahren entstehen, z.B. könnten zwi-
schenzeitlich zugedeckte oder verstellte Geräte
Brände auslösen.
− Sicherstellen, dass die Mindestabstände, insbeson-
dere zu leicht entzündbaren Gegenständen oder
wärmeempfindlichen Kunststoffen, eingehalten wer-
den (siehe Abschnitt "2. Mindestabstände")
− Die Anschlussleitung darf nicht über das heiße Gerät
gelegt werden.
2. Mindestabstände, Montage
Das Heizgerät darf nur in senkrechter Anordnung, an
einer senkrechten Wand montiert und betrieben werden.
Bei der Montage sind die Schutzbereiche nach VDE
0100 Teil 701 zwingend zu beachten.
Das Gerät ist so zu installieren, dass die Bedienelemente
nicht von einer sich in der Badewanne oder unter der
Dusche befindlichen Person berührt werden können.
Das Gerät nicht unmittelbar unterhalb einer Wandsteck-
dose anbringen.
Die Netzanschlussdose muss nach der Montage zugäng-
lich sein.
Die in der Montageskizze angegebenen Mindestabstän-
de sind unbedingt einzuhalten.
Ferner ist an der Gerätevorderseite ein Abstand von
mindestens 500 mm zu leicht entzündlichen Gegenstän-
den einzuhalten.
100
Montageablauf:
Das Heizgerät muss mit 3 Schrauben an der Wand be-
festigt werden (siehe Skizze).
1. Transport-Sicherungsschraube herauslösen und
Wandhalter aus der Geräterückwand entnehmen.
2. Befestigungslöcher für Wandhalter waagrecht an-
zeichnen.
3. Löcher bohren, dübeln und Wandhalter mit 2 Schrau-
ben befestigen.
4. Schrauben für Sicherungslasche herausdrehen. Si-
cherungslasche um 180° drehen und wieder an der
Geräterückwand befestigen.
5. Heizgerät in Wandhalter einhängen und Bohrloch für
Sicherungslasche anzeichnen.
6. Heizgerät aushängen. Befestigungsloch für Siche-
rungslasche bohren und dübeln.
7. Heizgerät wieder einhängen und Sicherungslasche
an der Wand festschrauben.
177
1085 873
212

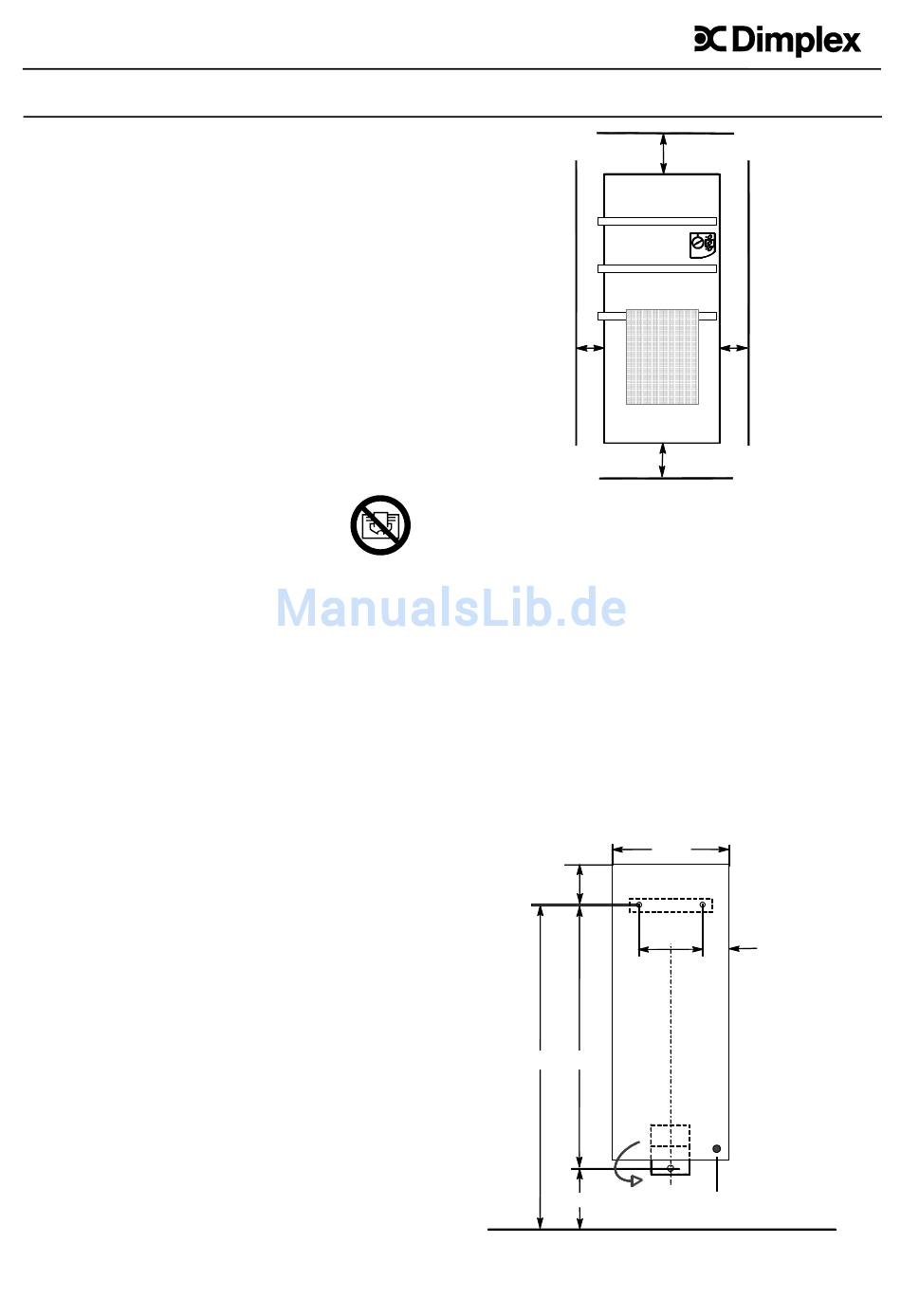

Ansicht von vorn. Montagemaße in mm
1
trfb_ba 11/07/A
200
100
250
440
111,5
217
Anschlussleitung 0,9 m
Supply cord 0.9 m
