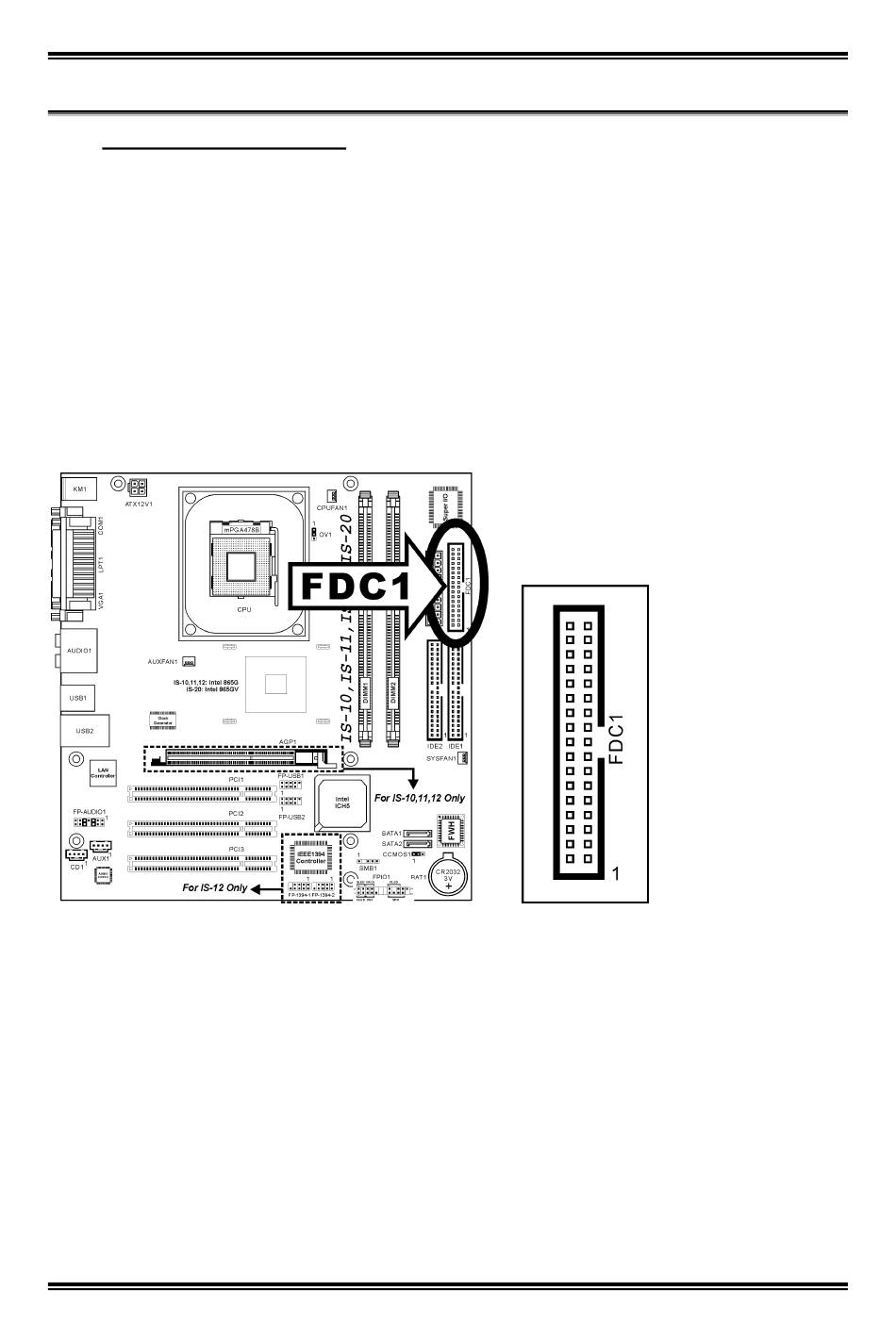

(11). Floppylaufwerkanschluß
Dieser Anschluß unterstützt zwei Standard-Floppylaufwerke über einen 34-poliges
Flachkabel mit 34 Leitern.
Anschluss des Floppylaufwerkkabels:
1. Stecken Sie ein Ende des Flachkabels in den FDC1-Anschluss. Der farbige Rand
des Flachkabels muss mit Pin 1 des FDC1-Anschlusses ausgerichtet sein.
2. Stecken Sie die anderen Enden des Flachkabels in die Anschlüsse des Laufwerks.
Der farbige Rand des Flachkabels muss mit Pin 1 des Laufwerkanschlusses
ausgerichtet sein. Der letzte Anschluss muss an das Laufwerk mit der
Buchstabenkennzeichnung A angeschlossen werden.
