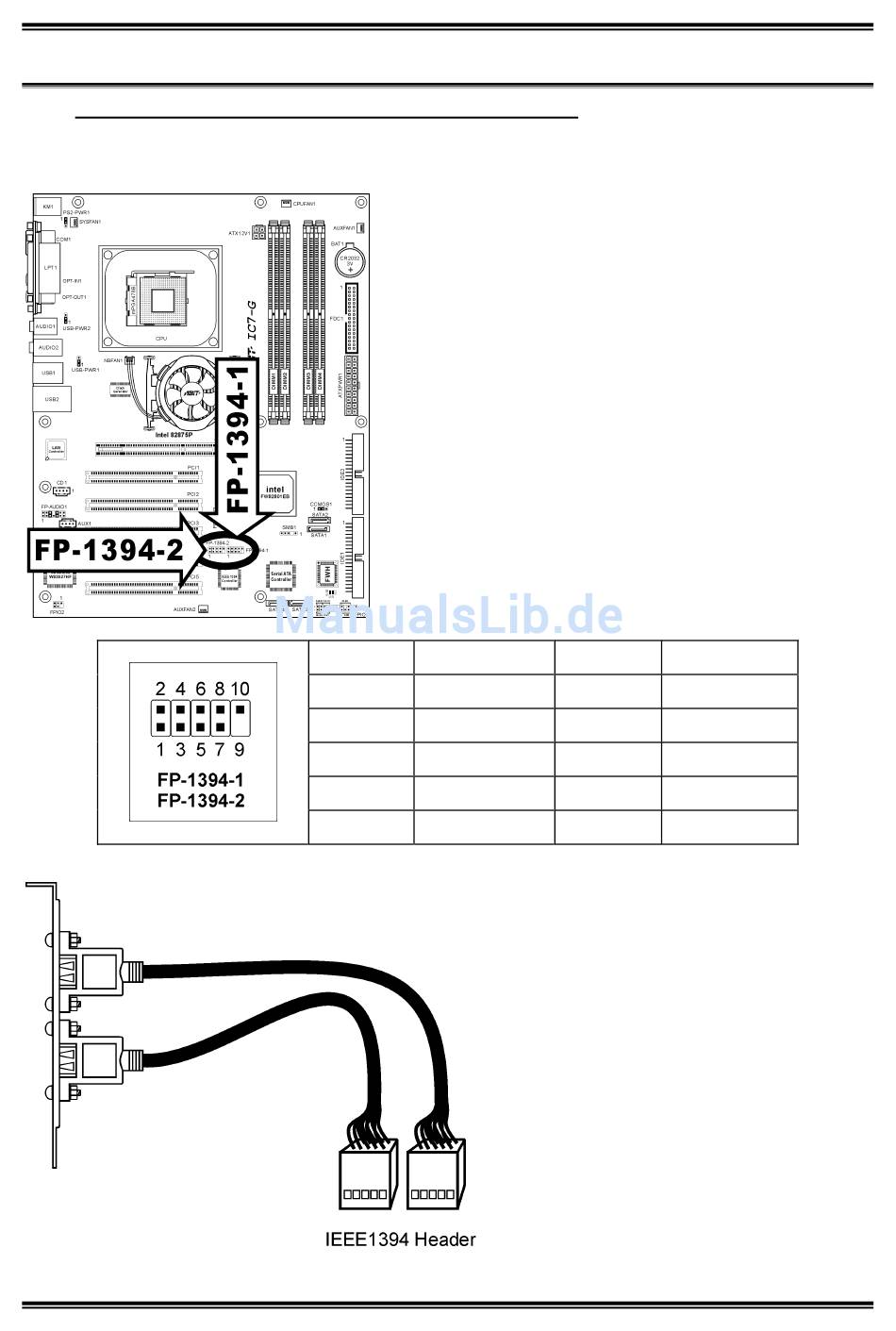

(8). Zusätzliche IEEE1394 Port Header [FP-1394-1, FP-1394-2]
Diese Header bieten jeweils Anschluss für einen zusätzlichen IEEE1394-Port über Verlängerungskabel
und -Klammer.
IC7-G
Pin Zuweisung
1 TPA0 +
3 GND
5 TPB0 +
7 +12V
9 NC
Pin Zuweisung
2 TPA0 -
4 GND
6 TPB0 -
8 +12V
10 GND
