Wärmedämmung

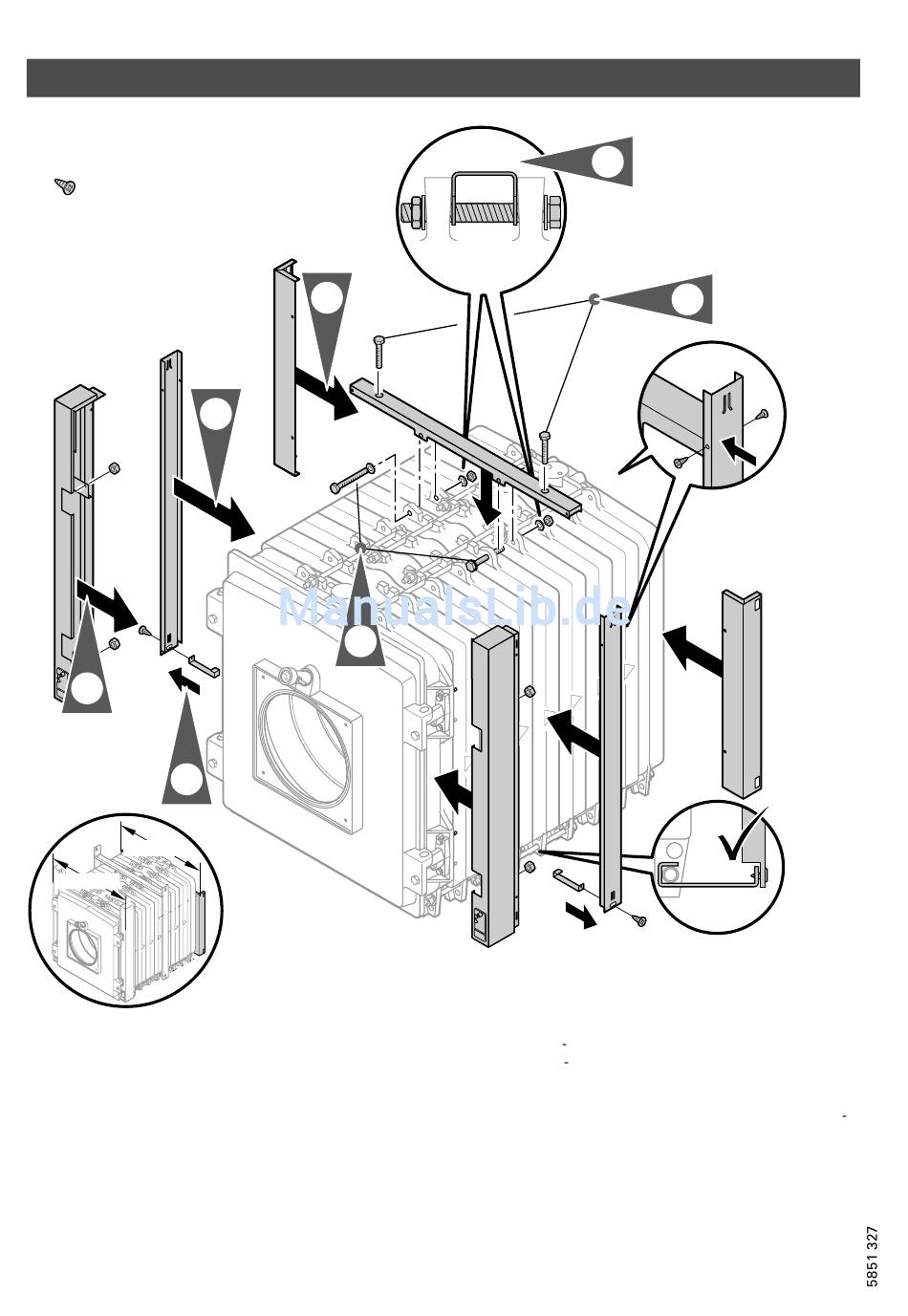

Wärmedämmung anbauen
= B 3,9 x 9,5
M 12
4.
2x
5.
2x
1044 mm
1090 mm
1. Traversen mit Schrauben M 16,
Scheiben und Muttern an den
betreffenden Ösen befestigen.
Lage der Traversen siehe Tabelle
auf Seite 15.
2. Sechskantschrauben M 8 x 100
(liegen im Beipack) in die Traverse
eindrehen.
14
2x
3.
2x
6.
M 16
1.
3. Haltewinkel hinten mit den Befes
tigungsschrauben des Abgassam
melkastens anschrauben.
Haltewinkel auf Abstandmaß
1044 mm (außen) und fluchtend zu
den Außenkanten der Traversen
ausrichten.
4. Schiene links und rechts an den
Gewindeenden der oberen
Schrauben der Scharniere mit
Muttern M 12 befestigen. Schienen
auf Abstandmaß 1090 mm (außen)
mittig ausrichten.
M 8
1.
2.
5. Abstandhalter mit Blechschrauben
B 3,9 x 9,5 an Verbindungsbleche
schrauben.
6. Verbindungsbleche mit Abstand
halter in unteren Ankerstangen
einhaken und mit Blechschrauben
an die Traversen schrauben.
