Viessmann VD2 Serviceanleitung
Vorschau ausblenden Andere Handbücher für VD2:

Werbung

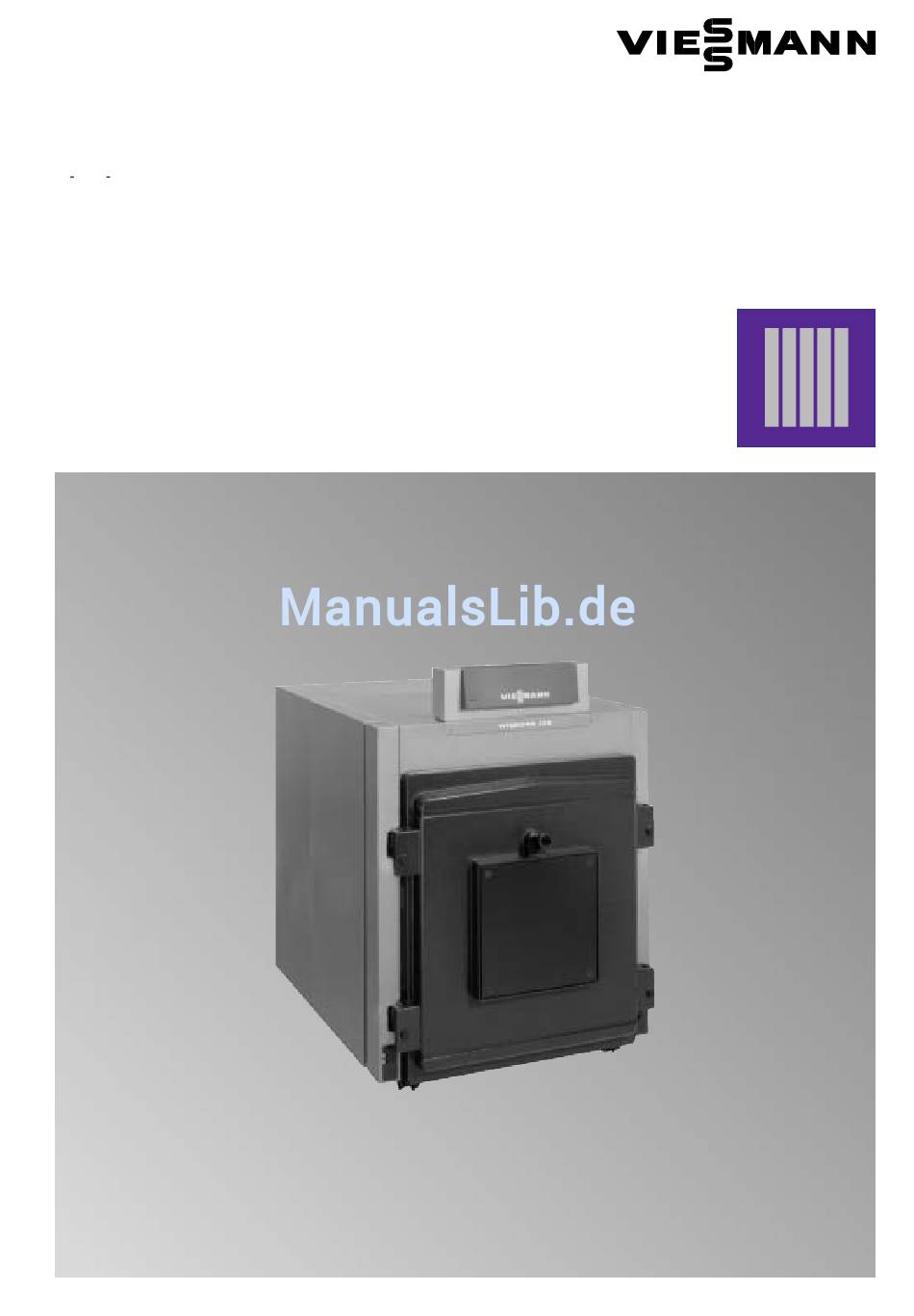

Serviceanleitung
für die Fachkraft
Vitorond 200

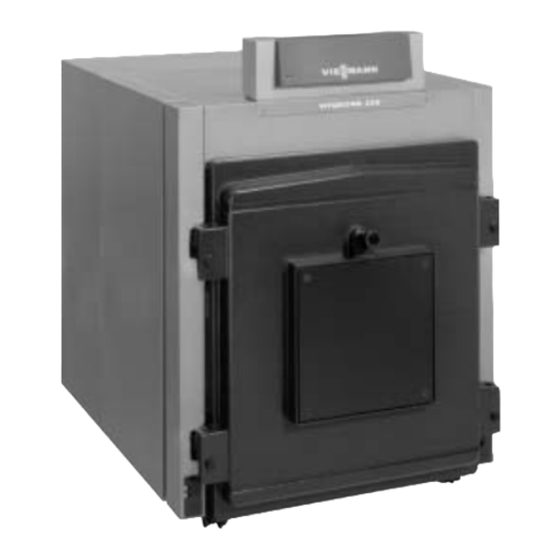

Typ VD2, 320 bis 1080 kW
Öl /Gas Heizkessel
VITOROND 200
5681 457
3/2002
Ablagehinweis: Servicemappe

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VD2

  • Seite 1 Serviceanleitung für die Fachkraft Vitorond 200 Typ VD2, 320 bis 1080 kW Öl /Gas Heizkessel VITOROND 200 5681 457 3/2002 Ablagehinweis: Servicemappe...
  • Seite 2: Allgemeine Informationen

    Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte aus zuschließen. Arbeiten am Gerät Arbeiten an Gasinstallationen Einweisung des Anlagenbetreibers Montage, Erstinbetriebnahme, War dürfen nur von einem Installateur Der Ersteller der Anlage hat dem tung und Reparaturen müssen von vorgenommen werden, der vom Betreiber der Anlage die Bedie...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Bedienungs und Serviceunterlagen .
  • Seite 4: Erstinbetriebnahme Und Wartung

    Erstinbetriebnahme und Wartung Erstinbetriebnahme Bedienungsanleitung Regelung und Brenner Serviceanleitung Regelung und Brenner 1. Prüfen, ob die Wirbulatoren bis zum Anschlag in die Heizgaszüge eingeschoben sind (Kesseltür öffnen). 2. Prüfen, ob die Zuluftöffnung des Aufstellraumes geöffnet ist. 3. Heizungsanlage mit Wasser fül Füllmenge und Konzentration an len und entlüften.
  • Seite 5: Wartung

    Erstinbetriebnahme und Wartung Wartung ¨ Sicherheitshinweis! Heizwasserseitige Anschlüsse dürfen nur geöffnet werden, wenn der Heiz− kessel drucklos ist. Eine Entleerung des Heizkessels mit Saugpumpe nur mit offener Entlüftung durchführen. 1. Anlage außer Betrieb nehmen 1. Netzspannung bzw. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern.
  • Seite 6 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 3. Heizfläche, Abgasabzug und Abgasrohr reinigen 1. Züge A und Brennkammer B mit den Bürsten reinigen. Ver− brennungsrückstände mit einem Staubsauger aussaugen. 2. Verbrennungsrückstände aus Abgasrohr und Abgasabzug durch Reinigungsöffnungen im Abgasab zug C absaugen. 4.
  • Seite 7 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 7. Alle heizungsseitigen Anschlüsse und Dichtheit der Tauchhülse prüfen Oberblech A abbauen. 8. Sicherheitseinrichtungen auf Funktion prüfen Sicherheitsventile, Wasserstand und Druckbegrenzer nach Angaben des Herstellers prüfen. 9. Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Mem bran Ausdehnungsgefäßes beach ten.
  • Seite 8 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 10. Schauglas an der Kesseltür reinigen Dichtungen und Schlauchverbindung auf Dichtheit prüfen. 11. Wasserbeschaffenheit prüfen Richtwerte siehe Seite 10. Die Menge des Ergänzungswassers und die jeweilige Konzentration an Calciumhydrogenkarbonat in Tabelle eintragen. Füllwasser Ergänzungs Zähler Gesamtwas Calciumhydrogenkarbonat Wasseraufbereitung...
  • Seite 9 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 14. Rücklauftemperaturanhebung (falls vorhanden) auf Funktion prüfen Nach Angaben des Herstellers prüfen. 15. Belüftung des Aufstellraumes prüfen 16. Abgasrohr auf Dichtheit prüfen 17. Nebenluftvorrichtung (falls vorhanden) prüfen 18. Brenner einregulieren Serviceanleitung Brenner...
  • Seite 10: Richtwerte Für Die Wasserbeschaffenheit

    Zusatzinformationen Richtwerte für die Wasserbeschaffenheit Heizungsanlagen mit bestimmungsgemäßen Betriebstemperaturen bis 100 ºC (VDI 2035) Heizkesselgesamtleistung Calciumhydrogenkarbonat Konzentration Maximal zulässige Füll und der Anlage [Q] [Ca(HCO ] des Füll und Ergänzungs Ergänzungswassermenge [V wassers 100 kW < Q x 350 kW Ca (HCO x 2,0 mol/m ] = dreifaches Anlagenvolu−...
  • Seite 11: Einzelteilliste

    Zusatzinformationen Einzelteilliste Hinweise für Ersatzbestellungen! Best. Nr. und Herstell Nr. (siehe Typenschild) sowie die Positions nummer des Einzelteiles (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 001 Scharnierbolzen 002 Ankerstange (610 mm lang) 003 Ankerstange (480 mm lang) 004 Nippel 005 Packung ∅...
  • Seite 12 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 025 Hintersegment 026 Feuerraumrückwand 027 Reinigungsdeckel 028 Tauchhülse 031 Abgasdeckel 032 Blindplatte 033 Griffstück 034 Verlängerung (Länge 355 mm) 035 Verlängerung (Länge 1 000 mm) 036 Verlängerung (Länge 1 100 mm) 037 Flanschelement 038 3fach Zwischenelement 039 4fach Zwischenelement 040 2fach Endelement 041 4fach Endelement...
  • Seite 13 Zusatzinformationen Einzelteilliste Einzelteile 200 Vorderblech 201 Leiste 202 Blende 203 Schiene links (mit Pos. 224) 204 Schiene rechts (mit Pos. 224) 205 Haltewinkel hinten 206 Hinterblech rechts (mit Pos. 226) 207 Hinterblech links (mit Pos. 226) 208 Oberblech vorn 209 Oberblech Mitte 210 Oberblech hinten 213 C1080 kW 211 Verbindungsblech...
  • Seite 14 Zusatzinformationen 17/18...
  • Seite 15: Protokoll

    Zusatzinformationen Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch:...
  • Seite 16: Konformitätserklärung Für Heizkessel

    Zusatzinformationen Zusatzinformationen Konformitätserklärung für Heizkessel Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitorond 200 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 267 89/336/EWG EN 303 90/396/EWG...
