Montageanleitung
für die Fachkraft

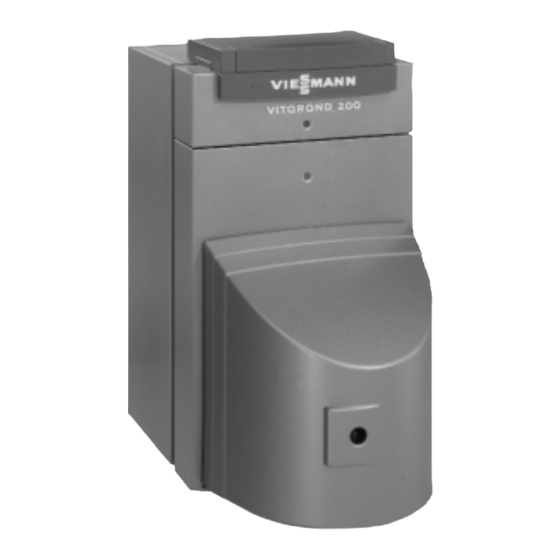

Vitorond 200
Typ VR2, 40 bis 100 kW
Öl−/Gas−Heizkessel
VITOROND 200
Nach Montage entsorgen!
5851 482
8/2003

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOROND 200

  • Seite 1 Montageanleitung für die Fachkraft Vitorond 200 Typ VR2, 40 bis 100 kW Öl−/Gas−Heizkessel VITOROND 200 Nach Montage entsorgen! 5851 482 8/2003...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Bei Brennstoff Gas den Gasabsperr Montage, Erstinbetriebnahme, hahn schließen und gegen ungewolltes Inspektion, Wartung und Instand Öffnen sichern. setzung müssen von autorisierten Fachkräften (Heizungsfachbetrieb/ Arbeiten an Gasinstallationen Vertragsinstallationsunternehmen) dürfen nur von einem Installateur...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Sicherheitshinweise ....................... Kesselsegmente zusammenbauen (bei Anlieferung in Einzelsegmenten) .
  • Seite 4: Kesselsegmente Zusammenbauen (Bei Anlieferung In Einzelsegmenten)

    Kesselsegmente zusammenbauen Bei Anlieferung in Einzelsegmenten Hinweis! Alle zum Zusammenbau des Heizkessels benötigten Teile liegen in den Verpackungen Kesselzubehör. Der Kesselkörper besteht aus einem Hintersegment mit angebautem Abgas abzug, einem Vordersegment mit angebauter Kesseltür und einer der Nenn Wärmeleistung entsprechenden Anzahl Mittelsegmente. Die heizgasseitige Abdichtung erfolgt durch Dichtmasse, die in die Dichtnuten an der Segmentvorderseite eingebracht wird.
  • Seite 5 Kesselsegmente zusammenbauen (Fortsetzung) Bei allen Segmenten: A Dichtflächen (Naben, Nuten und Federn) mit Lösungsmittel reinigen B Dichtmasse füllig in die Dichtnuten einbringen Bei allen Segmenten: C Nippel mit Lösungsmittel reinigen und mit beiliegendem Leinölgraphit einstreichen...
  • Seite 6 Kesselsegmente zusammenbauen (Fortsetzung)
  • Seite 7 Kesselsegmente zusammenbauen (Fortsetzung) Hinweis! Bei jedem Pressvorgang nur ein weiteres Segment zusammenziehen, um Undichtheiten an den Nabenverbindungen zu vermeiden. Die Bewegungsgewinde des Presswerkzeuges vor Gebrauch mit beiliegendem Schmiermittel schmieren. Hinweis! Beim Zusammenziehen den Abstand oben und unten zwischen den Segmenten gleichhalten.
  • Seite 8 Kesselsegmente zusammenbauen (Fortsetzung)
  • Seite 9 Kesselsegmente zusammenbauen (Fortsetzung) M 12 ¨ Presswerkzeug nicht lösen, bevor Segmente mit Ankerstangen A verbunden sind.
  • Seite 10 Kesselsegmente zusammenbauen (Fortsetzung)
  • Seite 11: Wasserdruckprüfung (Bei Anlieferung In Einzelsegmenten)

    Wasserdruckprüfung Bei Anlieferung in Einzelsegmenten Wasserdruckprüfung nicht erforderlich bei Anlieferung als Kesselblock, bereits werkseitig geprüft. Bei der Wasserdruck bzw. Dichtheitsprüfung dürfen keine Druck , Regel oder Sicherheitseinrichtungen angebaut sein. Wasserdruckprüfung nach TRD 702 durchführen. Für die Druckprüfung ein Manometer der Klasse 1,0 verwenden. Prüfüberdruck: 4 bar A Handentlüfter B Verschlusskappe...
  • Seite 12: Wirbulatoren Einschieben Und Kesseltür Anbauen (Bei Anlieferung In Einzelsegmenten)

    Wirbulatoren einschieben und Kesseltür anbauen Bei Anlieferung in Einzelsegmenten A 2. Zug unten B 2. Zug oben C 3. Zug Einbau der jeweiligen Wirbulatoren siehe Einzelteilliste in der Serviceanleitung. Im Auslieferungszustand ist die Kesseltür nach links ausschwenkbar angebaut. Falls erforderlich, Scharniere umbauen. Weiter auf Seite 19.
  • Seite 13: Teilen Des Kesselblockes Zum Einbringen In Den Aufstellraum

    Teilen des Kesselblockes zum Einbringen in den Aufstellraum Bei Anlieferung als Kesselblock Demontage ¨ Sicherheitshinweis! Vor dem Teilen des Kesselblockes Kesseltür abbauen, um ein Kippen des geteilten Kesselblockes zu vermeiden. Hinweis! Vor dem Teilen des Kesselblockes die Wirbulatoren entnehmen.
  • Seite 14 Teilen des Kesselblockes zum Einbringen in den Aufstellr. (Forts.)
  • Seite 15 Teilen des Kesselblockes zum Einbringen in den Aufstellr. (Forts.) ¨ Keile nur an den entsprechenden Stellen (Verdickungen des Kessel körpers) eintreiben, nicht im Bereich der Naben.
  • Seite 16: Zusammenbau

    Teilen des Kesselblockes zum Einbringen in den Aufstellr. (Forts.) Zusammenbau Hinweis! Beim Zusammenbau immer neue Nippel verwenden. A Dichtflächen (Naben, Nuten und Federn) mit Lösungsmittel reinigen B Dichtmasse füllig in die Dichtnuten einbringen C Nippel mit Lösungsmittel reinigen und mit beiliegendem Leinölgraphit einstreichen...
  • Seite 17 Teilen des Kesselblockes zum Einbringen in den Aufstellr. (Forts.) Hinweise! Beim Zusammenziehen den Abstand oben und unten zwischen den Segmenten gleichhalten. Segmente nicht verkanten. ¨ Presswerkzeug nicht lösen, bevor Segmente mit Ankerstangen A verbunden sind.
  • Seite 18 Teilen des Kesselblockes zum Einbringen in den Aufstellr. (Forts.) A Tauchhülse Hinweise! B Blindstopfen Wasserdruckprüfung durchführen C Verschlusskappe (siehe Seite 11). D Abgasabzug Wirbulatoren einschieben (siehe Seite 12). Im Auslieferungszustand ist die Kesseltür nach links ausschwenkbar angebaut. Falls erforderlich, Scharniere umbauen.
  • Seite 19: Abstandsmaße

    Abstandsmaße A Heizkessel Nenn Wärmeleistung 1 100 1 100 Baulänge Vitoair beachten Notwendiger Abstand für Reinigungsarbeiten. Wenn der Heizkessel mit einem Vitoflame 200 Gasbrenner ausgerüstet werden soll, muss neben dem Heizkessel an der Seite, an der die Kombinationsarmatur angebaut werden soll, ein Mindest−Wandabstand von 500 mm für Einstell− und Wartungsarbeiten vorhanden sein.
  • Seite 20: Heizkessel Aufstellen Und Ausrichten

    Heizkessel aufstellen und ausrichten Hinweis! Beutel mit Typenschild des Heizkessels abnehmen und aufbewahren. Das Typenschild wird später an das Vorderblech geklebt. Aufstellung auf Untergestell Aufstellung ohne Untergestell (bis 63 kW) siehe Seite 21 Montageanleitung auf Verpackung Untergestell...
  • Seite 21: Wärmedämmung Anbauen

    Wärmedämmung anbauen Hinweis! Alle zum Anbau der Wärmedämmung notwendigen Teile liegen im Karton der Wärmedämmung. A Ausklinkung nach vorn...
  • Seite 22 Wärmedämmung anbauen (Fortsetzung) A schwarze Seite nach außen...
  • Seite 23: Abgasseitigen Anschluss Erstellen

    Abgasseitigen Anschluss erstellen Montageanleitung Vitoair 1. Abgasstutzen auf kürzestem Weg und leicht steigend mit dem Schornstein verbinden. Abgasrohr bei 40 bis 63 kW Außen−∅ 130 mm ..80 und 100 kW Außen−∅ 180 mm .
  • Seite 24: Sicherheitsanschlüsse Erstellen Und Dichtheit Prüfen

    Sicherheitsanschlüsse erstellen und Dichtheit prüfen Montageanleitung Wassermangelsicherung Kleinverteiler Durch Prüfungen ist nachgewiesen, dass die Anforderungen nach Sicherheitsleitungen installieren. DIN 4751 2 erfüllt werden. Eine zusätzliche Wassermangel Mindestquerschnitte sicherung ist nicht erforderlich. H Sicherheitsventil Eintrittsanschluss Hinweis! 40 kW DN 15 (R ½) Die Heizkessel sind mit einem .
  • Seite 25: Weitere Wärmedämmung Anbauen

    Weitere Wärmedämmung anbauen Hinweis! Brennerleitung fA liegt in der Verpackung der Wärmedämmung. Ab 80 kW: Erweiterung für 2−stufigen/modulierenden Brennerbetrieb anbauen.
  • Seite 26 Weitere Wärmedämmung anbauen (Fortsetzung)
  • Seite 27 Weitere Wärmedämmung anbauen (Fortsetzung) Anschlüsse an das Regelungsunterteil siehe Montageanleitung Kesselkreisregelung Hinweis! Kesseltemperatursensor § liegt in der Verpackung der Regelung. Fühler und Kesseltemperatursensor so weit wie möglich in Tauchhülse schieben. Netzleitung mit Stecker fÖ liegt in der Verpackung der Regelung. ¨...
  • Seite 28 Weitere Wärmedämmung anbauen (Fortsetzung) A 230−V−Leitungen B Kleinspannungsleitungen C Leitungen mit Leitungsbindern bündeln und fixieren.
  • Seite 29 Weitere Wärmedämmung anbauen (Fortsetzung) 3,9 x 9,5 A Typenschild Heizkessel...
  • Seite 30: Brenner Anbauen

    Brenner anbauen Brenner anbauen und einregulieren. Separate Unterlagen des Brenners. Hinweise zur Inbetriebnahme Inbetriebnahme und Einregulierung siehe Serviceanleitung zu Heizkessel, Brenner und Kesselkreisregelung.
