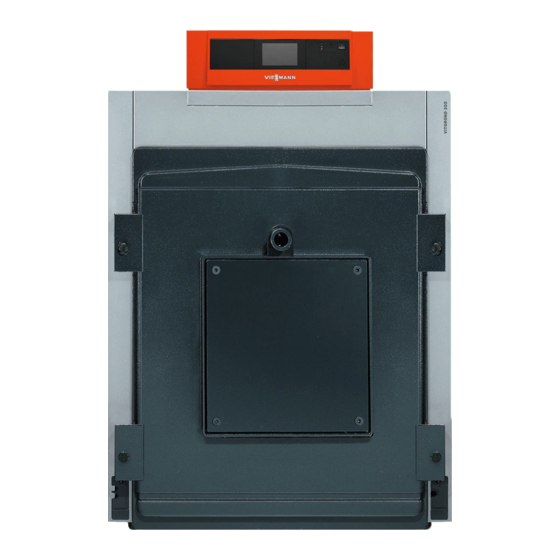

Viessmann VITOROND 200 Montageanleitung
Vorschau ausblenden
Andere Handbücher für VITOROND 200:
- Montageanleitung (40 Seiten) ,
- Serviceanleitung (36 Seiten) ,
- Anleitung (80 Seiten)
Verwandte Anleitungen für Viessmann VITOROND 200
Inhaltszusammenfassung für Viessmann VITOROND 200
- Seite 1 Montageanleitung für die Fachkraft Vitorond 200 Typ VD2, 320 bis 1080 kW Öl /Gas Heizkessel VITOROND 200 5851 327 3/2002...
-
Seite 2: Allgemeine Informationen
Anleitungen. Bei Arbeiten, die ein Öffnen der Regelung erfordern, darf über die internen Bauteile keine statische Ent ladung stattfinden. Produktinformation Vitorond 200 Typ VD2 Dreizugkessel in Gussgliederbauweise. Niedertemperatur Öl /Gas Heizkessel für geschlossene Heizungsanlagen nach DIN 4751. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Produktinformation . -
Seite 4: Aufstellung
Aufstellung Abstandsmaße Zur einfachen Montage und Wartung sollten die angebenen Maße einge halten werden, bei beengten Platz 500 (200) verhältnissen müssen nur die Minde stabstände (Maße in Klammern) eingehalten werden. Im Auslieferungszustand ist die Kes seltür nach links ausschwenkbar angebaut. Die Beschlagteile können so umgebaut werden, dass die Tür nach rechts ausschwenkt. -
Seite 5: Kesselsegmente
Kesselsegmente Kesselsegmente zusammenbauen Transport Die Kesselsegmente mit geeigneten Transportmitteln in den Aufstellraum einbringen. Zum Einhängen des Ladegeschirrs sind an der Oberseite der Segmente Ösen angegossen. Montage Alle zum Zusammenbau des Heiz kessels benötigten Teile liegen in den Verpackungen Kesselzubehör. Der Kesselkörper besteht aus einem Hintersegment mit angebautem Abgassammelkasten, einem Vorder segment mit angebauter Kesseltür... - Seite 6 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) ’ A nicht beim Hintersegment 1. Flansche vom Hintersegment 3. Beiliegenden Klebstoff auf die 4. Enden der Dichtschnüre gegen abbauen. Dichtnuten auftragen. Klebstoff Ausfasern mit Klebeband umwi ca. 5 Min. antrocknen lassen. ckeln. 2. Evtl. an den Naben der Segmente ¨...
- Seite 7 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) 6. Nippel mit Lösungsmittel reini 7. Nippel in die Naben einsetzen gen und mit dem beiliegenden und mit leichten Hammerschlä Gleitmittel einstreichen. gen (Holz− oder Gummihammer) über Kreuz einschlagen (nicht verkanten). Entstandene Grate abfeilen. 8. Hintersegment aufstellen, aus 9.
- Seite 8 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) Hinweis zum Presswerkzeug! Bei jedem Pressvorgang nur ein weiteres Segment zusammenziehen, um Undichtigkeiten an den Nabenverbindungen zu vermeiden. Bewegungsge winde des Presswerkzeugs mit beiliegendem Schmiermittel schmieren. 1. Je ein Grundelement des Press werkzeugs von vorn in die oberen und unteren Naben einschieben.
- Seite 9 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) Draufsicht Seitenansicht Nenn Anzahl Anordung der Ankerstangen 480 mm und 610 mm Wärmeleistung Wärmeleistung 17 18 19 mente 1080...
- Seite 10 Kesselsegmente Kesselsegmente zusammenbauen (Fortsetzung) 8. Ankerstangen oben rechts und links sowie unten rechts und links mit Muttern und Scheiben anbauen (Muttern ohne Gewalt anziehen) (siehe Seite 9). 9. Kesseltür vom Vordersegment abbauen. Schrauben M 16 entfer nen und die Tür aus den Schar nierbolzen heben.
-
Seite 11: Verteilerrohr Zusammenbauen Und Einbauen
Kesselsegmente Verteilerrohr zusammenbauen und einbauen 1. Endelement und Zwischenele mente zusammenstecken und mit beiliegenden Blechschrauben befestigen. 2. Dichtung auf das Flanschelement stecken und Flanschelement mit Blechschrauben befestigen. 3. Verteilerrohr von hinten durch die unteren Naben in den Heizkessel einschieben. Hinweis! Ausströmöffnungen nach oben. -
Seite 12: Wirbulatoren Einschieben Und Kesseltür Anbauen
Kesselsegmente/Anschlüsse Wirbulatoren einschieben und Kesseltür anbauen 1. Bei 320 bis 700 kW: Wirbulatoren in die dritten Heizgaszüge ein schieben. 2. Kesseltür einhängen. Im Auslieferungszustand ist die Kesseltür nach links ausschwenk bar angebaut. Falls erforderlich, Scharniere umbauen. 3. Kesseltür mit den Schrauben M 16 befestigen. -
Seite 13: Heizwasserseitige Anschlüsse Erstellen
Anschlüsse Heizwasserseitige Anschlüsse erstellen 1. Heizungsanlage gründlich spülen Hinweis! (besonders bei Anschluss des Heizwasserseitige Anschlüsse dürfen Heizkessels an eine vorhandene nur geöffnet werden, wenn der Heiz Heizungsanlage). kessel drucklos ist. Montageanleitung Hinweis! Anschluss Set Planungsanleitung Vitorond beach ten. 2. Leitungsanschlüsse herstellen. Der Heizkessel ist nur für Pumpen warmwasser Heizungen geeignet. -
Seite 14: Wärmedämmung
Wärmedämmung Wärmedämmung anbauen = B 3,9 x 9,5 M 12 M 16 1044 mm 1090 mm 1. Traversen mit Schrauben M 16, 3. Haltewinkel hinten mit den Befes 5. Abstandhalter mit Blechschrauben Scheiben und Muttern an den tigungsschrauben des Abgassam B 3,9 x 9,5 an Verbindungsbleche betreffenden Ösen befestigen. - Seite 15 Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Nenn Wärmeleistung 1080 Maß a Maß b Maß c 1. Wärmedämm−Matte unten unter dem Heizkessel durchschieben. Mattenende umschlagen und Matte mit dem Stiel der Reini gungsbürste (Griff zur Matte hin) nach hinten durchschieben. 2. Wärmedämm−Matten außen über den Kesselkörper legen.
- Seite 16 Wärmedämmung Wärmedämmung anbauen (Fortsetzung) 5. Hinterblech rechts und links mit den Haken in die Haltewinkel ein hängen und mit Blechschrauben B 3,9 x 9,5 miteinander verschrau ben. B 3,9 x 9,5 6. Seitenbleche entsprechend Tabelle mit den Haken in die Schlitze der Haltewinkel hinten, Verbindungs bleche und Schienen einhängen.
-
Seite 17: Regelung Anbauen
Wärmedämmung Regelung anbauen ¨ Vorsicht! Kapillaren nicht knicken, da sonst die Funktion der Fühler nicht gewährleis tet ist. 1. Regelungshinterteil mit den Haken an der Unterseite in das Vorderblech einschieben. 2. Regelungshinterteil mit Blech schrauben B 3,9 × 30 an das Vorderblech schrauben. -
Seite 18: Oberbleche Anbauen
Wärmedämmung/Brenner Oberbleche anbauen 1. Oberblech vorn und Oberblech B 3,9 x 9,5 Mitte (ab 500 kW) mit den Haken in die Seitenbleche einhaken. B 3,9 x 9,5 2. Oberblech hinten mit den Haken in die Seitenbleche einhaken und mit Blechschrauben B 3,9 x 9,5 an die Hinterbleche schrauben. -
Seite 19: Brenner Einstellen
Brenner Brennstoffe Bei Ölbrenner: Heizöl EL nach DIN 51603. Bei Gasbrenner: Erdgas und Flüssiggas nach DVGW Arbeitsblatt G 260/I und II bzw. den örtlichen Bestimmungen entspre chend. Brenner einstellen Einregulierung des Brenners siehe separate Unterlagen des Brenners. Den größten Öl bzw. Gasdurchsatz Betrieb mit Brennerbelastung y 60 % Betrieb mit Brennerbelastung t 60 % des Brenners auf die angegebene... -
Seite 20: Inbetriebnahme Und Einregulierung
Rechenwerte zur Auslegung des Schornsteines nach DIN 4705 bezogen auf 13 % CO bei Heizöl EL und auf 10 % CO bei Erdgas. Abgastemperaturen als gemessene Bruttowerte bei 20 ºC Verbrennungslufttemperatur. Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80...
