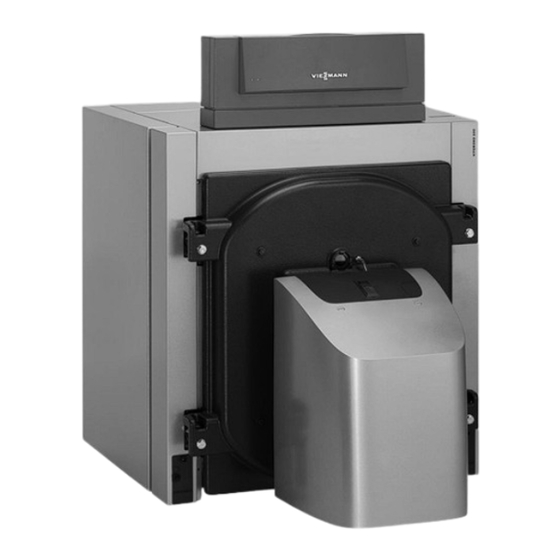

Viessmann VITOROND 200 Serviceanleitung
Vorschau ausblenden
Andere Handbücher für VITOROND 200:
- Montageanleitung (40 Seiten) ,
- Serviceanleitung (32 Seiten) ,
- Anleitung (80 Seiten)
Verwandte Anleitungen für Viessmann VITOROND 200
Inhaltszusammenfassung für Viessmann VITOROND 200
- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitorond 200 Typ VD2A, 125 bis 270 kW Öl-/Gas-Heizkessel Gültigkeitshinweise siehe letzte Seite VITOROND 200 Bitte aufbewahren! 5681 726 3/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Abluftgeräte Gefahr Bei Betrieb von Geräten mit Abluftfüh- Abgase können zu lebensbedro- rung ins Freie (Dunstabzugshauben, henden Vergiftungen führen. Abluftgeräte, Klimageräte) kann durch ■ Heizungsanlage außer Betrieb die Absaugung ein Unterdruck entste- nehmen. hen. Bei gleichzeitigem Betrieb des ■...
- Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Produktinformation Bestimmungsgemäße Verwendung..............Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Einzelteillisten....................19 Wasserbeschaffenheit Anforderungen an die Wasserbeschaffenheit............25 Protokolle......................29 Technische Daten....................30 Bescheinigungen Konformitätserklärung..................31 Herstellerbescheinigung gemäß 1. BlmSchV............32 Stichwortverzeichnis.................. -
Seite 6: Produktinformation
Produktinformation Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungssystemen gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen sowie der Angaben im Datenblatt installiert und betrieben werden. Es ist ausschließlich für die Erwärmung von Heizwasser vorgesehen. Die gewerbliche oder industrielle Ver- wendung zu einem anderen Zweck als zur Erwärmung von Heizwasser gilt als... -
Seite 7: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • 1. Anlage in Betrieb nehmen..........• 2. Anlage außer Betrieb nehmen •... -
Seite 8: Arbeitsschritte Für Die Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 22. Einweisung des Anlagenbetreibers......17 • 23. Bedienungs- und Serviceunterlagen......18... -
Seite 9: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Anlage in Betrieb nehmen Bedienungsanleitung und Ser- 09. Absperrventile der Öl- bzw. Gaslei- viceanleitung der Regelung und tung öffnen. des Brenners 10. Hauptschalter, Schalter für die 01. Prüfen, ob die Wirbulatoren in die Heizkreispumpe und Betriebsschal- Heizgaszüge eingeschoben sind ter für den Brenner in dieser Rei-... -
Seite 10: Kesseltür Und Reinigungsdeckel Öffnen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesseltür und Reinigungsdeckel öffnen Hinweis Bei Gasbrenner Gasanschlussrohr abbauen. -
Seite 11: Wirbulatoren Herausziehen Und Reinigen (Nur Bis 195 Kw)
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wirbulatoren herausziehen und reinigen (nur bis 195 kW) A Wirbulatoren... -
Seite 12: Heizfläche, Abgasabzug Und Abgasrohr Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizfläche, Abgasabzug und Abgasrohr reinigen 1. Züge A und Brennkammer B mit 2. Verbrennungsrückstände aus den Bürsten reinigen. Abgasrohr und Abgasabzug durch Zwischenräume und Rippen mit der Reinigungsöffnungen im Abgasab- zug C absaugen. schmalen Seite der kleineren Bürste reinigen. - Seite 13 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gefahr Gasaustritt führt zu Explosionsgefahr. Dichtheitsprüfung aller gasseitigen Verbindungen durchführen. Gefahr Abgasaustritt kann zu Gesund- heitsschäden führen. Kondenswasserablauf immer mit Siphon anschließen, um Abgas- austritt zu vermeiden. A Schrauben der Kesseltür gleichmä- ßig und über Kreuz anziehen.
-
Seite 14: Ausdehnungsgefäß Und Druck Der Anlage Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ausdehnungsgefäß und Druck der Anlage prüfen Hinweis 3. Wasser nachfüllen, bis bei abgekühl- Angaben des Herstellers des Ausdeh- ter Anlage der Fülldruck 0,1 bis nungsgefäßes beachten. 0,2 bar (10 bis 20 kPa) höher ist, als Prüfung bei kalter Anlage durchführen. - Seite 15 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Die Menge des Ergänzungswassers und die Gesamthärte des Speise- und Kes- selwassers in Tabelle eintragen. Zähler- Füll- und Gesamt Gesamthärte pH-Wert Wasseraufbe- Datum stand Ergän- wasser- reitung zungs- menge Speise- Kessel- Mittel Dosier- wasser wasser...
-
Seite 16: Schauglas An Der Kesseltür Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Schauglas an der Kesseltür reinigen Dichtungen und Schlauchverbindung auf Dichtheit prüfen. Mischer auf Leichtgängigkeit und Dichtheit prüfen 1. Motorhebel vom Mischergriff abzie- 3. Dichtheit des Mischers prüfen. Bei hen. Undichtheit O-Ring-Dichtungen aus- tauschen. -
Seite 17: Brenner Einregulieren
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner einregulieren Serviceanleitung des Brenners Nenn-Wärme- Einzustellende Min- bzw. separate Unterlagen des leistung dest-Wärmeleistung Brennerherstellers. (1. Brennerstufe) kW kW Den größten Öl- bzw. Gasdurchsatz des Brenners auf die Nenn-Wärmeleistung des Heizkessels einstellen. Zum Schutz vor Taupunktkorrosion muss die 2. -
Seite 18: Bedienungs- Und Serviceunterlagen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Bedienungs- und Serviceunterlagen 1. Kundenkartei ausfüllen und trennen: ■ Abschnitt für Anlagenbetreiber die- sem zur Aufbewahrung überge- ben. ■ Abschnitt für Heizungsfachbetrieb aufbewahren. 2. Alle Einzelteillisten, Bedienungs- und Serviceanleitungen in Mappe able- gen und dem Anlagenbetreiber über- geben. -
Seite 19: Einzelteillisten
(Pos. 214) 012 Wärmedämmblock 211 Wärmedämm-Matte hinten 013 Packung 20 x 15 mm 212 2fach Zugentlastung 014 Tauchhülse 213 Schriftzug Vitorond 200 015 Abgasabzug 214 Kantenschutz 016 Schlauchtülle ¼" 215 Gewindestift SW 17 017 Schlauch 018 Schauglas mit Dichtung Verschleißteile... - Seite 20 Einzelteillisten Einzelteillisten (Fortsetzung) A Brennerleitung siehe Einzelteilliste in Serviceanleitung der Kesselkreis- regelung B Kesselkreisregelung siehe Einzel- teilliste in Serviceanleitung C Typenschild wahlweise rechts oder links...
- Seite 21 Einzelteillisten Einzelteillisten (Fortsetzung)
- Seite 22 Einzelteillisten Einzelteillisten (Fortsetzung)
- Seite 23 Einzelteillisten Einzelteillisten (Fortsetzung)
- Seite 24 Einzelteillisten Einzelteillisten (Fortsetzung)
-
Seite 25: Wasserbeschaffenheit
Wasserbeschaffenheit Anforderungen an die Wasserbeschaffenheit Hinweis Die Gewährleistung erstreckt sich nicht Die Einhaltung der nachfolgend genann- auf Wasser- und Kesselsteinschäden. ten Anforderungen ist Voraussetzung unserer Gewährleistungsverpflichtun- gen. Vermeidung von Schäden durch Steinbildung Es muss vermieden werden, dass sich Steinbelag (Calciumcarbonat) übermäßig an den Heizflächen anlagert. - Seite 26 Wasserbeschaffenheit Anforderungen an die Wasserbeschaffenheit (Fortsetzung) ■ Bei Anlagen >50 kW ist zur Erfassung ■ Die Inbetriebnahme einer Anlage soll der Füll- und Ergänzungswasser- stufenweise, beginnend mit der menge ein Wasserzähler einzubauen. geringsten Leistung des Heizkessels, Die eingefüllten Wassermengen und bei hohem Heizwasserdurchfluss die Wasserhärte sind in die Wartungs- erfolgen.
-
Seite 27: Vermeidung Von Schäden Durch Wasserseitige Korrosion
Wasserbeschaffenheit Anforderungen an die Wasserbeschaffenheit (Fortsetzung) Vermeidung von Schäden durch wasserseitige Korrosion Die heizwasserseitige Korrosionsbe- Geschlossene Anlagen – z.B. mit Aus- ständigkeit der in Heizungsanlagen und dehnungsgefäß – bieten bei richtiger Wärmeerzeugern eingesetzten Eisen- Größe und richtigem Systemdruck einen werkstoffe beruht auf der Abwesenheit guten Schutz vor dem Eindringen von von Sauerstoff im Heizungswasser. - Seite 28 Wasserbeschaffenheit Anforderungen an die Wasserbeschaffenheit (Fortsetzung) Falls Chemikalien zum Korrosions- schutz eingesetzt werden, empfehlen wir, sich die Unbedenklichkeit der Zusätze gegenüber den Kesselwerkstof- fen und den Werkstoffen der anderen Bauteile der Heizungsanlage vom Her- steller der Chemikalien bescheinigen zu lassen. Wir empfehlen, sich bei Fragen der Wasseraufbereitung an entspre- chende Fachfirmen zu wenden.
-
Seite 29: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 30: Technische Daten
Technische Daten Technische Daten Gas-Heizkessel, Kategorie I 2ELL Nenn-Wärmeleistung Produkt-ID-Nummer gemäß Wirkungs- CE-0085BS0005 gradrichtlinie Heizgasseitiger Widerstand mbar 0,65 0,95 1,00 1,20 1,60 Notwendiger Förderdruck Pa/mbar Abgaskennwerte Temperatur bei Kesselwasser- temp. 60 °C ■ bei Nenn-Wärmeleistung °C ■ bei Teillast °C °C Temperatur bei Kesselwasser-... -
Seite 31: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitorond 200, Typ VD2A ■ mit Kesselkreisregelung Vitotronic und ■ mit Kesselkreisregelung Vitotronic und Gebläsebrenner Vitoflame mit den folgenden Normen übereinstimmt:... -
Seite 32: Herstellerbescheinigung Gemäß 1. Blmschv
Bescheinigungen Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, bestätigen, dass dieses Produkt die folgenden nach 1. BImSchV geforderten Bedingungen einhält: ■ Die NO -Grenzwerte nach § 6 (1). ■ Den Abgasverlust von höchstens 9 % nach § 10 (1). -
Seite 33: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abgasabzug reinigen......12 Mischer auf Leichtgängigkeit und Dicht- Abgasrohr reinigen......12 heit prüfen..........16 Anforderungen an das Kesselwasser 25 Anforderungen an die Wasserbeschaf- fenheit..........9 Nebenluftvorrichtung prüfen (falls vor- Anlage in Betrieb nehmen....9 handen)..........16 Anlagendruck prüfen......14 Ausdehnungsgefäß......14 Reinigungsdeckel öffnen....10 Bedienungs- und Serviceunterlagen..18 Bestimmungsgemäße Verwendung..6 Schauglas an der Kesseltür reinigen. -
Seite 36: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7247985 7247986 7247987 7247988 7247989 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
