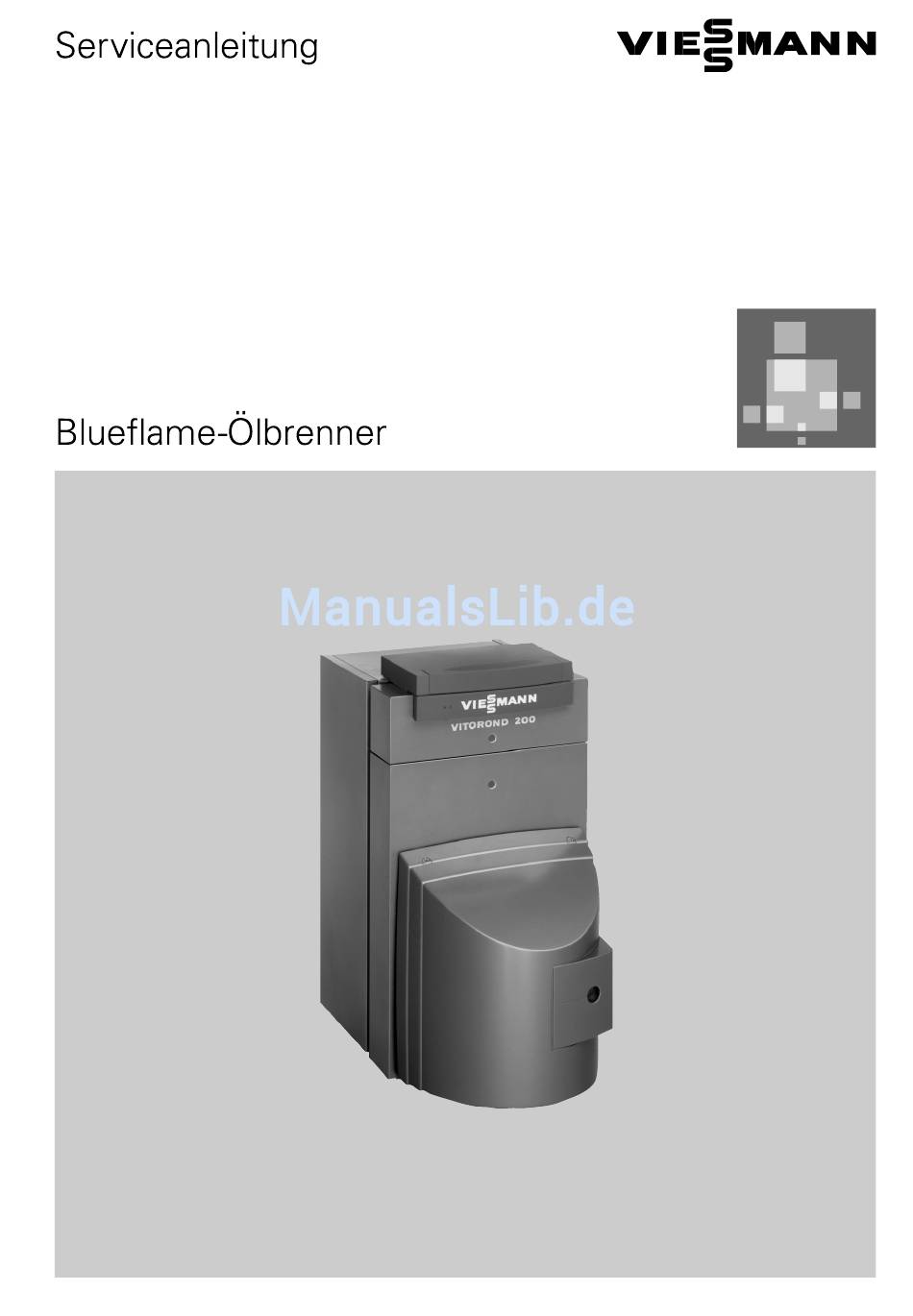

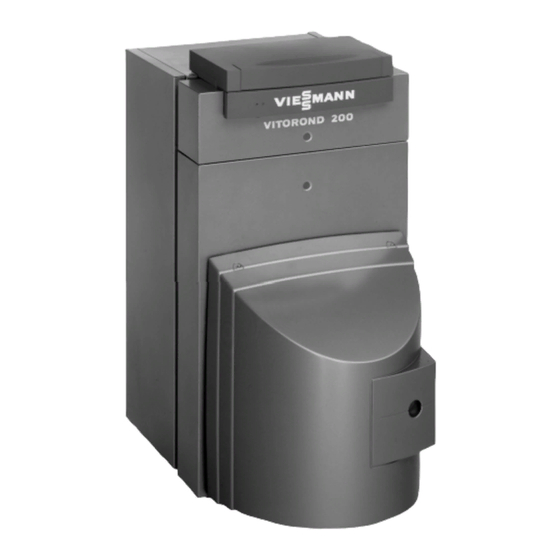

- Seite 1 Fachkraft Blueflame-Ölbrenner Typ VED mit Heizölvorwärmung für Vitorond 200 Nenn-Wärmeleistung 15 bis 63 kW Gültigkeitshinweise siehe Seite 4. Blueflame-Ölbrenner an Vitorond 200 angebaut 5681 355 3/2000 Ablagehinweis: Servicemappe...
-
Seite 2: Sicherheitshinweise
Hauptschalter) und gegen Service sorgfältig durch. Wiedereinschalten zu sichern. Gewährleistungsansprüche entfallen, soweit die Service- und Bedienungs- unterlagen nicht beachtet werden. Für die Montage von Viessmann Einzelteilen sind darüber hinaus die zugehörigen Montageanleitungen, soweit im Lieferumfang vorhanden, verbindlich. Zur Einweisung der Monteure veran- stalten wir regelmäßig Fachkurse. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Sicherheitshinweise ..............Allgemeine Informationen Über diese Serviceanleitung . -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Über diese Serviceanleitung In der Serviceanleitung werden folgende Signalworte und Symbole verwendet: Sicherheitshinweis! Kennzeichnet Informationen, deren Beachtung für die Sicherheit von Menschen und Sachwerten notwendig sind. Hinweis! Kennzeichnet Tips und besonders hervorzuhebende ergänzende Informationen. Verweist auf andere zu beachtende Anleitungen. -
Seite 5: Ablaufübersicht
Ablaufübersicht Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Wartung 1. Anlage in Betrieb nehmen Seite ........2. -
Seite 6: Erstinbetriebnahme Und Wartung
Erstinbetriebnahme und Wartung Durchführung Eine Einregulierung des Brenners bei aufgeheiztem Heizkessel ist unerläßlich für optimale Verbrennungswerte. CO-Gehalt, CO -Gehalt, Abgastemperatur, Raumtemperatur und Schornsteinzug nach min. 2 Minuten Laufzeit und bei 60 ºC Kesselwassertemperatur mit ange- bauter Brennerhaube messen. : Die Grenzwerte der Schweizer Luftreinhalte-Verordnung LRV 92 müssen eingehalten werden: H Abgasverlust max. -
Seite 7: Öldruck Einregulieren Und Vakuum Prüfen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 2. Öldruck einregulieren und Vakuum prüfen rstinbetriebnahme artung Hinweis! Der Öldruck ist ab Werk voreingestellt. Falls erforderlich, den Öldruck nachregulieren. 1. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. 2. Verschlußstopfen „P“ aus Ölpumpe herausschrauben. 3. Verschlußstopfen „V“ aus Ölpumpe herausschrauben. -
Seite 8: Luftmenge Nachregulieren
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 3. Luftmenge nachregulieren rstinbetriebnahme artung Hinweis! Die Luftmenge ist ab Werk voreingestellt. Falls erforderlich, die Luftmenge nachregulieren. Der Brenner ist mit einer zweifachen Luftregulierung versehen: - Luftklappe auf der Druckseite des Brennergebläses zur Vorregulierung der Luftmenge (ab Werk voreingestellt), - Verschiebbarer Düsenstock zur Feinregulierung der Luftmenge. -
Seite 9: Brenner Durchmessen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 4. Brenner durchmessen rstinbetriebnahme artung Hinweis! Meßwerte in der Reihenfolge des Protokolls auf der vorletzten Seite Das Abgasrohr muß abgedichtet sein. dieser Anleitung aufnehmen. Falschlufteintritt verfälscht Meßwerte. 5. Flammenwächter prüfen artung Hinweis! Flammenwächter bei laufendem Flackerlichtdetektor ist auf Einstellung Brenner nach einer Laufzeit von 30 s 5 ab Werk voreingestellt, nur falls er-... -
Seite 10: Brenner Reinigen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 8. Brenner reinigen artung 1. Brenner in Wartungsposition bringen. 2. Gehäuse , Brennerrohr innen Reinigung der Brennkammer Stauscheibe , Zündelektroden und Züge siehe Service- Flammenwächter und Gebläse- anleitung des Heizkessels. reinigen. 9. Brennerrohrbefestigung prüfen artung Siehe Wartungspunkt 8. -
Seite 11: Düse Austauschen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 11. Düse austauschen artung 1. Stauscheibe vom Düsenstock abbauen. 2. Düse herausschrauben (am Düsenstock gegenhalten). Hinweis! 3. Neue Düse einschrauben (am Düsenstock gegenhalten), dabei Fabrikat und Typ der Düse siehe Luftblasenbildung vermeiden. Richtwerte für Brennereinstellung auf Seite 19. -
Seite 12: Ölpumpenfilter Reinigen, Evtl. Austauschen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 14. Ölpumpenfilter reinigen, evtl. austauschen artung Ölpumpe Fabrikat Danfoss, Typ BFP21 1. Filterstopfen im Pumpendeckel mit Innensechskantschlüssel 4 mm herausschrauben. 2. Stopfen mit Patronenfilter herausnehmen. 3. Mit Schraubendreher den Filter vorsichtig vom Stopfen trennen. 4. O-Ring am Stopfen wechseln. -
Seite 13: Filtereinsatz Des Vorfilters Austauschen
Erstinbetriebnahme und Wartung Durchführung (Fortsetzung) 15. Filtereinsatz des Vorfilters austauschen artung 16. Anlage in Betrieb nehmen artung 1. Ölfilterventil öffnen. 2. Hauptschalter (außerhalb des Aufstellraumes) einschalten. 3. Anlagenschalter an der Regelung ein- schalten. 17. Ölleitungen und Ölanschlüsse auf Dichtheit prüfen artung Luftblasen im Vorfilter deuten auf eine Undichtigkeit in der Zuleitung hin. - Seite 14 Erstinbetriebnahme und Wartung...
- Seite 15 Ablaufübersicht Diagnose 1. Störung/Verhalten der Anlage ermitteln 2. Zugehörige Störungsursache in der Diagnose- tabelle suchen 3. Zugehörige Maßnahme aus der Tabelle entnehmen Behebung 4. Störung beheben...
- Seite 16 Störungsbehebung Diagnose Störung/Verhalten der Anlage Störungsursache Maßnahme Brenner läuft nicht an Keine Spannung vorhanden Sicherung in der Regelung oder (ohne Störanzeige) in Steckerkonsole, elektrische Anschlüsse, Stellung des Anlagenschalters an der Regelung und des Hauptschalters prüfen Sicherheitstemperaturbegrenzer hat Entriegelungstaster an Kesselkreis- abgeschaltet regelung drücken Ölvorwärmer schaltet nicht durch...
- Seite 17 Störungsbehebung Diagnose (Fortsetzung) Störung/Verhalten der Anlage Störungsursache Maßnahme Flamme reißt während des Betriebes Luft in der Saugleitung Leitung und Filter abdichten Düse defekt Düse austauschen Falsche Brennereinstellung Voreinstellwerte einstellen (siehe Seite 19) Stauscheibe verschmutzt Stauscheibe reinigen Zündung schaltet während des Flammenwächter verschmutzt Flammenwächter reinigen Betriebes ein...
-
Seite 18: Technische Daten
Zusatzinformationen Technische Daten Nenn-Wärmeleistung des Heizkessels Brennertyp VED I-1 VED I-1 VED I-2 VED I-3 VED I-3 VED II-1 VED II-2 VED II-3 Baumuster-Nr. 5G927/ 5G927/ 5G927/ 5G928/ 5G928/ bean- bean- bean- nach DIN EN 267 99 S 99 S 99 S 99 S 99 S... -
Seite 19: Zusatzinformationen
Zusatzinformationen Richtwerte für die Brennereinstellung Hinweis! Prüfen, ob die Serviceanleitung für den betreffenden Brenner gültig ist (siehe Gültigkeitshinweise auf Seite 4 und Herstell-Nr. auf dem Typenschild des Brenners). Nenn-Wärmeleistung Ölbrennerdüse 60ºS — — — — — — — Fabrikat Danfoss —... - Seite 20 Zusatzinformationen...
- Seite 21 TR/STB Sicherheitsorgane in der Regelung Brennerrelaiskontakt Steckklemmen am Ölfeuerungsautomat A‘ Beginn der Ölvorwärmzeit Beginn der Inbetriebsetzung Zeitpunkt der Flammenbildung Betriebsstellung Regelabschaltung Farbkennzeichnung nach DIN/IEC 757 schwarz braun blau Hinweis! Dieses Schaltschema gilt nur im Zusammenhang mit dem Einsatz von Viessmann Produkten. 21/22...
-
Seite 22: Bauteilübersicht
Zusatzinformationen Bauteilübersicht Zündleitung Gebläserad Flammenwächter Zündelektrode Brennergehäuse (Flackerlichtdetektor) Brennerrohr Schnellverschluß Magnetventil Brennerrohraufsatz Zündtransformator Ölpumpe Stauscheibe Ölleitung Rücklaufleitung Zerstäuberdüse Ölfeuerungsautomat Saugleitung Düsenstock mit Ölvorwärmer Entriegelungstaster Gebläsemotor Luftregulierklappe Steckerkonsole Selbstschließende Luftklappe... - Seite 23 Zusatzinformationen...
- Seite 24 Zusatzinformationen Einzelteiliste Hinweise für Ersatzbestellungen! Best.-Nr. und Herstell-Nr. (siehe Typen- schild) sowie die Positionsnummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 001 Brennerrohr 003 Kleinteile bestehend aus: siehe unten 004 Ölleitung 005 Satz Steckkupplungen 006 Brennerhaube 007 Dämmatte mit Kleber 008 Zündtransformator...
- Seite 25 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 003 Kleinteile bestehend aus: siehe unten 012 Zündleitung 018 Lüfterrad 019 Ölschlauch Rücklauf 020 Ölschlauch Vorlauf 021 Einschraubstutzen 022 Dichtring 023 Luftregulierklappe und Schieber 024 Befestigungsflansch 025 Skalenetikett 026 Stauscheibe 027 Anschlußkonsole 028 Flammenwächter 029 Düsenstock mit Ölvorwärmer 031 Magnetspule für Ölpumpe Suntec 032 Magnetventilmutter für Ölpumpe Suntec...
- Seite 26 Zusatzinformationen...
- Seite 27 Zusatzinformationen...
-
Seite 28: Protokoll
Zusatzinformationen Protokoll... - Seite 29 Zündelektroden einstellen, 11 Zündelektroden prüfen, 11 Einzelteilliste, 25 Elektrische Anschlüsse prüfen, 9 Protokoll, 31 Filtereinsatz des Vorfilters Richtwerte für die Brenner- austauschen, 13 einstellung, 19 Flammenwächter prüfen, 9 Viessmann Werke GmbH&Co D-35107 Allendorf Telefon: (06452) 70-0 Telefax: (06452) 70-2780 www.viessmann.de...
