Viessmann VITOROND 200 Montageanleitung Seite 8

Kesselsegmente
Kesselsegmente zusammenbauen
4.
3.
5.
8
(Fortsetzung)
Hinweis zum Presswerkzeug!
Bei jedem Pressvorgang nur ein weiteres Segment zusammenziehen, um
Undichtigkeiten an den Nabenverbindungen zu vermeiden. Bewegungsge
winde des Presswerkzeugs mit beiliegendem Schmiermittel schmieren.
2.
1.

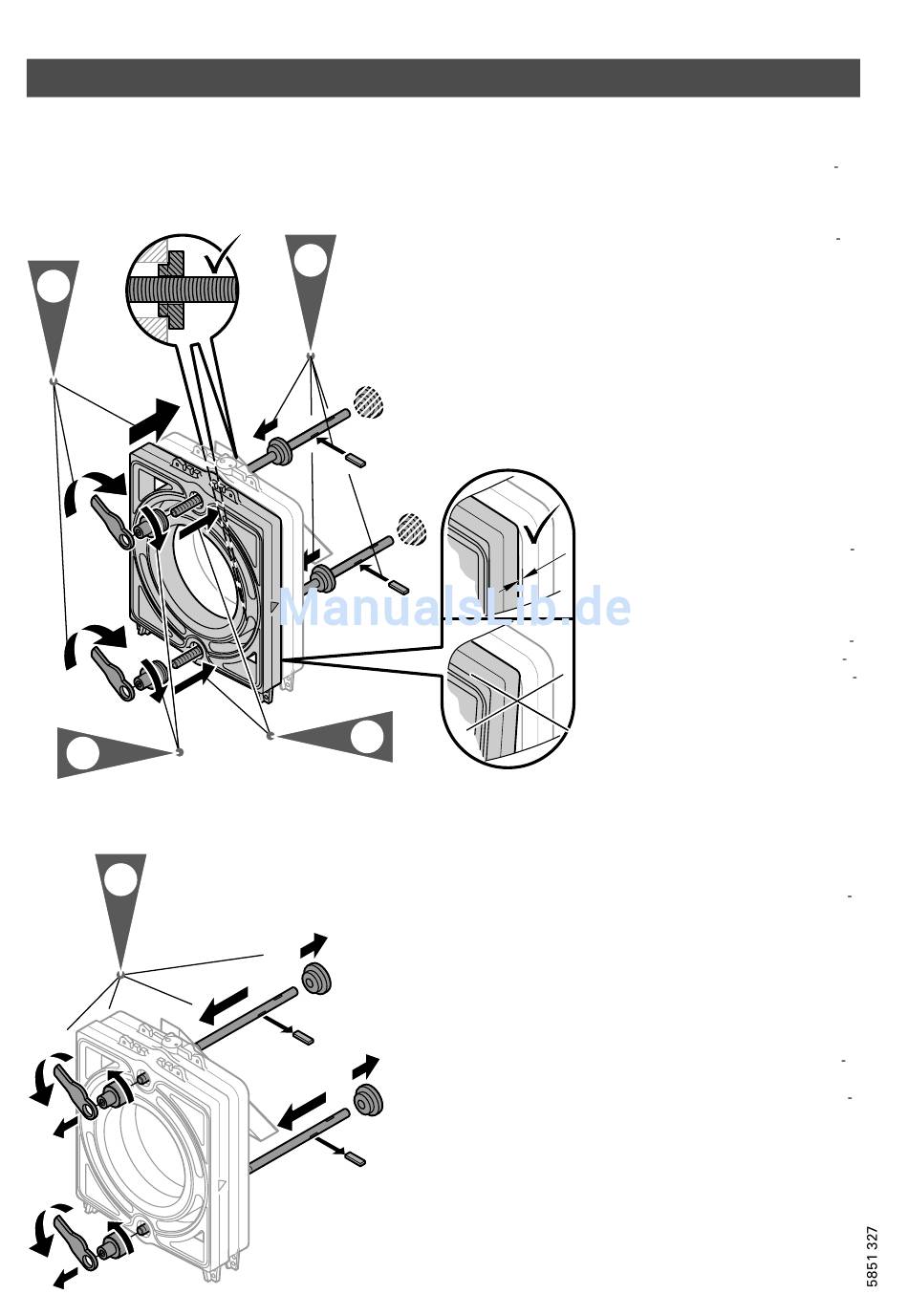

1. Je ein Grundelement des Press
werkzeugs von vorn in die oberen
und unteren Naben einschieben.
2. Je einen Druckflansch von hinten
über Grundelemente schieben und
mit Spannkeil befestigen.
Hinweis!
Absatz der Druckflansche in die
Bohrungen des Hintersegments
einsetzen.
3. Spindelmuttern aufschrauben
Flansche der Spindelmuttern nicht
auf Dichtschnüre setzen.
4. Segmente oben und unten gleich
mäßig zusammenpressen.
Hinweis!
Durch die Dichtschnüre können die
Segmente nicht dicht aneinander
liegend zusammengepresst wer
den. Nicht gewaltsam zusammen
pressen.
5. Presswerkzeug lösen. Spannkeil
und Druckflansch abnehmen.
Presswerkzeug nach vorn heraus
nehmen.
6. Die weiteren Mittelsegmente wie
oben beschrieben montieren.
Am Presswerkzeug erforderliche
Verlängerungen anbauen.
7. Wenn die nach der Tabelle auf
Seite 9 erforderliche Anzahl Seg
mente montiert ist, zum Anbau
der Ankerstangen das Presswerk
zeug nicht lösen.
