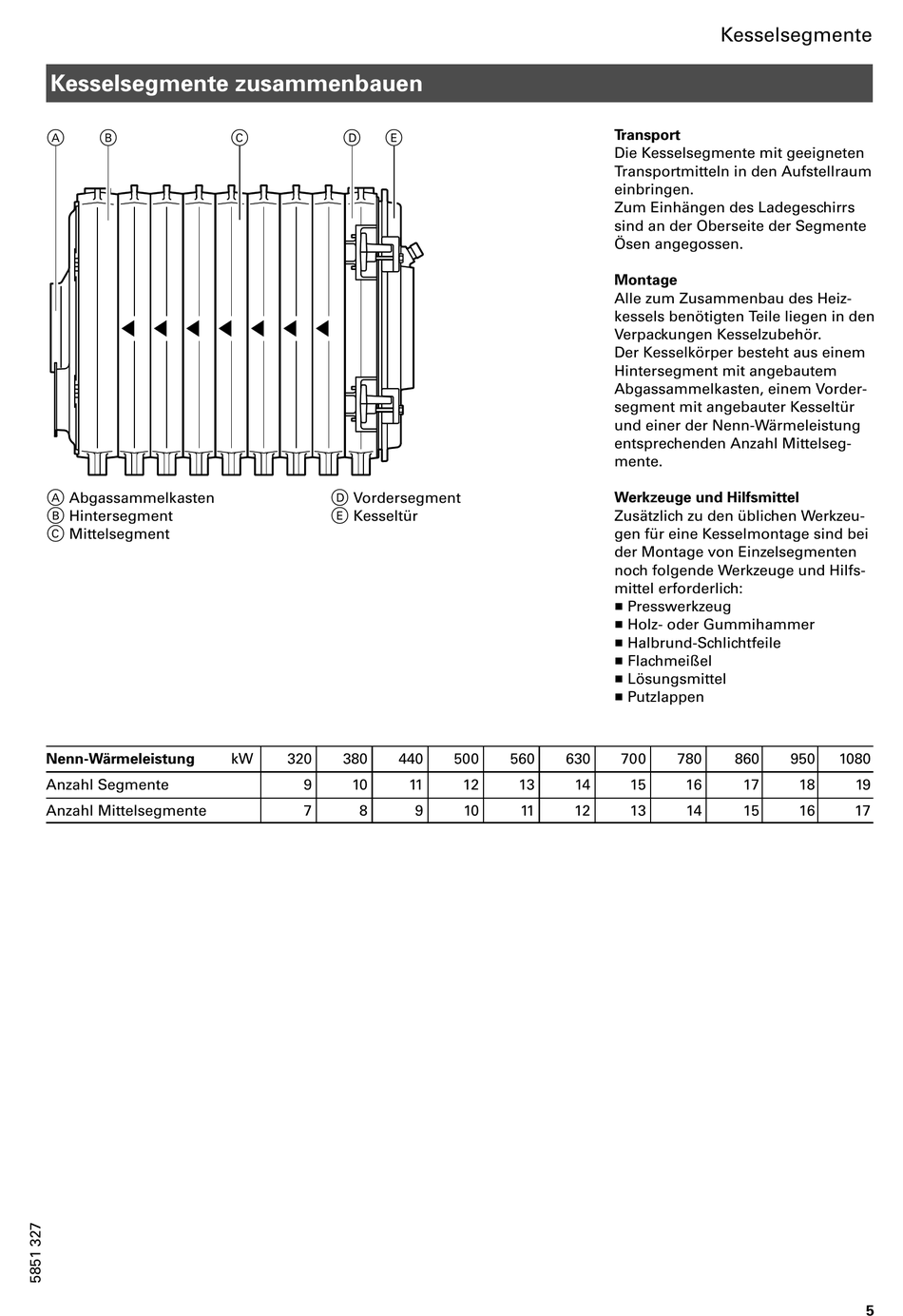

Kesselsegmente; Kesselsegmente Zusammenbauen - Viessmann VITOROND 200 Montageanleitung

Kesselsegmente zusammenbauen

A B
A Abgassammelkasten
B Hintersegment
C Mittelsegment
Nenn Wärmeleistung
Anzahl Segmente
Anzahl Mittelsegmente
C D E
D Vordersegment
E Kesseltür
kW 320 380 440
9 10
7 8
500 560 630
11 12 13 14
9 10 11 12

Kesselsegmente

Transport
Die Kesselsegmente mit geeigneten
Transportmitteln in den Aufstellraum
einbringen.
Zum Einhängen des Ladegeschirrs
sind an der Oberseite der Segmente
Ösen angegossen.
Montage
Alle zum Zusammenbau des Heiz
kessels benötigten Teile liegen in den
Verpackungen Kesselzubehör.
Der Kesselkörper besteht aus einem
Hintersegment mit angebautem
Abgassammelkasten, einem Vorder
segment mit angebauter Kesseltür
und einer der Nenn−Wärmeleistung
entsprechenden Anzahl Mittelseg
mente.
Werkzeuge und Hilfsmittel
Zusätzlich zu den üblichen Werkzeu
gen für eine Kesselmontage sind bei
der Montage von Einzelsegmenten
noch folgende Werkzeuge und Hilfs
mittel erforderlich:
H Presswerkzeug
H Holz oder Gummihammer
H Halbrund Schlichtfeile
H Flachmeißel
H Lösungsmittel
H Putzlappen
700 780 860
15 16 17
13 14 15
950 1080
18 19
16 17
