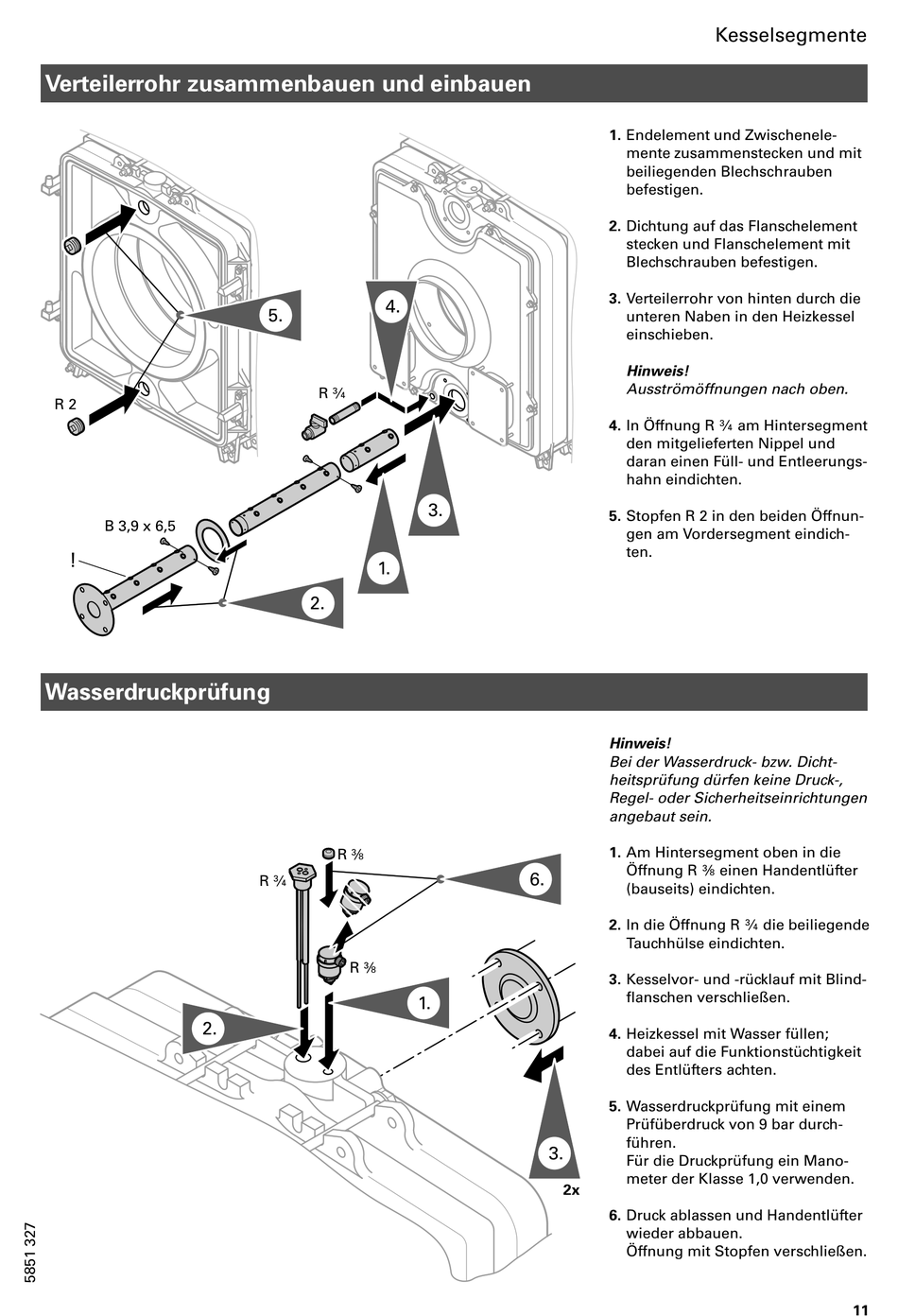

Verteilerrohr zusammenbauen und einbauen

R 2
B 3,9 x 6,5
!
Wasserdruckprüfung
2.
4.
5.
R c
3.
1.
2.
R e
R c
R e
1.
1. Endelement und Zwischenele
mente zusammenstecken und mit
beiliegenden Blechschrauben
befestigen.
2. Dichtung auf das Flanschelement
stecken und Flanschelement mit
Blechschrauben befestigen.
3. Verteilerrohr von hinten durch die
unteren Naben in den Heizkessel
einschieben.
Hinweis!
Ausströmöffnungen nach oben.
4. In Öffnung R c am Hintersegment
den mitgelieferten Nippel und
daran einen Füll− und Entleerungs
hahn eindichten.
5. Stopfen R 2 in den beiden Öffnun
gen am Vordersegment eindich
ten.
Hinweis!
Bei der Wasserdruck− bzw. Dicht
heitsprüfung dürfen keine Druck−,
Regel− oder Sicherheitseinrichtungen
angebaut sein.
1. Am Hintersegment oben in die
Öffnung R e einen Handentlüfter
6.
(bauseits) eindichten.
2. In die Öffnung R c die beiliegende
Tauchhülse eindichten.
3. Kesselvor− und −rücklauf mit Blind
flanschen verschließen.
4. Heizkessel mit Wasser füllen;
dabei auf die Funktionstüchtigkeit
des Entlüfters achten.
5. Wasserdruckprüfung mit einem
Prüfüberdruck von 9 bar durch−
führen.
3.
Für die Druckprüfung ein Mano
meter der Klasse 1,0 verwenden.
2x
6. Druck ablassen und Handentlüfter
wieder abbauen.
Öffnung mit Stopfen verschließen.
Kesselsegmente
11
