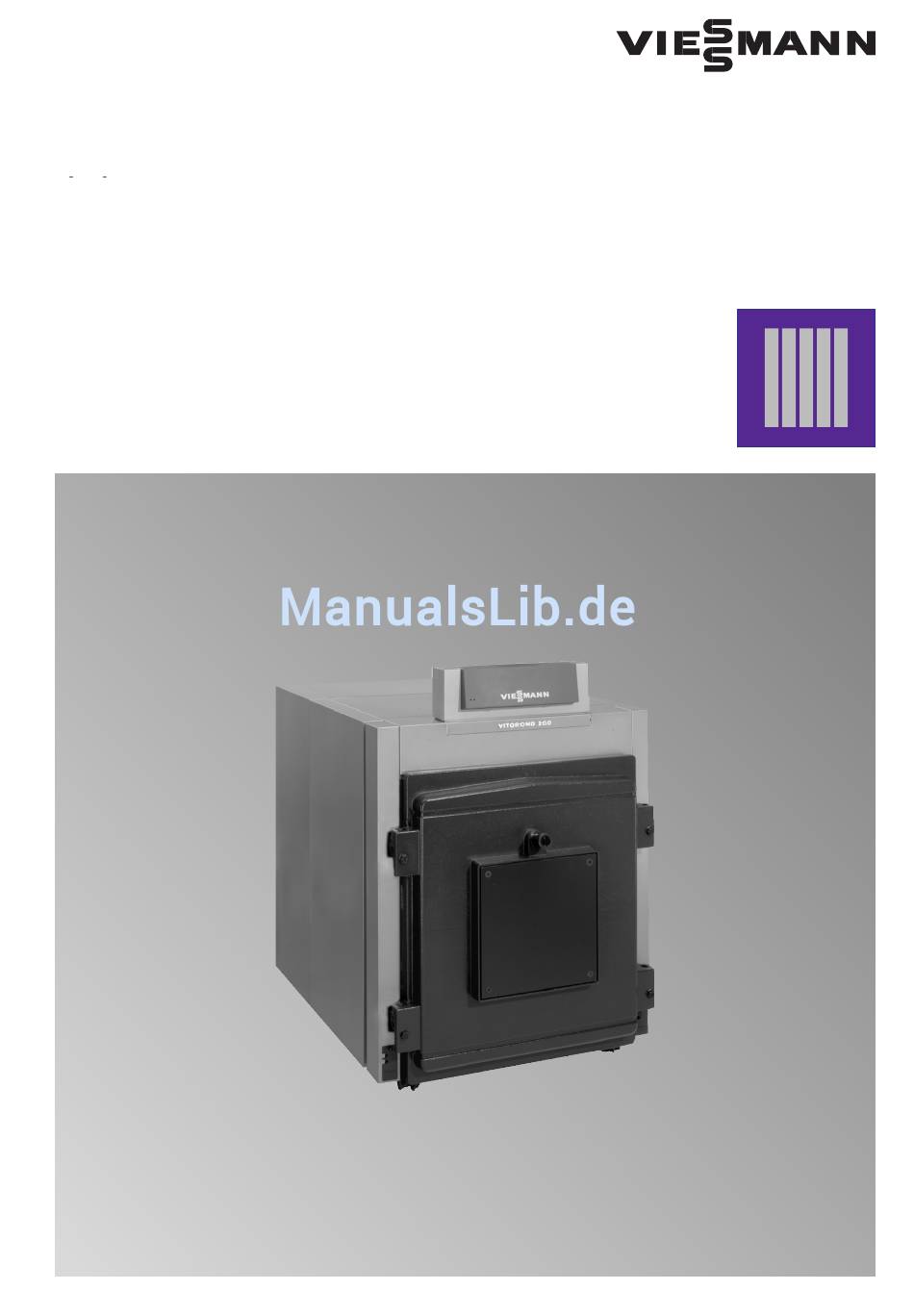

- Seite 1 Serviceanleitung für die Fachkraft Vitorond 200 Typ VD2, 320 bis 860 kW Öl /Gas Heizkessel VITOROND 200 5681 373 12/2000 Ablagehinweis: Servicemappe...
-
Seite 2: Allgemeine Informationen
Dieses Symbol verweist Diese Freischaltung muss mittels einer Bei Austausch müssen die passenden auf andere zu beachtende Trennvorrichtung erfolgen, die gleich Original Einzelteile von Viessmann oder Anleitungen. zeitig alle nicht geerdeten Leiter mit gleichwertige, von Viessmann freige min. 3 mm Kontaktöffnungsweite gebene Einzelteile verwendet werden. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Bedienungs und Serviceunterlagen . -
Seite 4: Erstinbetriebnahme Und Wartung
Erstinbetriebnahme und Wartung Erstinbetriebnahme Bedienungsanleitung Regelung und Brenner Serviceanleitung Regelung und Brenner 1. Prüfen, ob die Wirbulatoren bis zum Anschlag in die Heizgaszüge einge schoben sind (Kesseltür öffnen). 2. Prüfen, ob die Zuluftöffnung des Aufstellraumes geöffnet ist. 3. Heizungsanlage mit Wasser füllen Füllmenge und Konzentration an und entlüften. -
Seite 5: Wartung
Erstinbetriebnahme und Wartung Wartung ¨ Sicherheitshinweis! Heizwasserseitige Anschlüsse dürfen nur geöffnet werden, wenn der Heizkessel drucklos ist. Eine Entleerung des Heizkessels mit Saugpumpe nur mit offener Entlüftung durch führen. 1. Anlage außer Betrieb nehmen 1. Netzspannung bzw. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. - Seite 6 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 3. Heizfläche, Abgasabzug und Abgasrohr reinigen 1. Züge A und Brennkammer B mit den Bürsten reinigen. Verbrennungs rückstände mit einem Staubsauger aussaugen. 2. Verbrennungsrückstände aus Abgas rohr und Abgasabzug durch Reini gungsöffnungen im Abgasabzug C absaugen.
- Seite 7 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 7. Alle heizungsseitigen Anschlüsse und Dichtheit der Tauchhülse prüfen Oberblech A abbauen. 8. Sicherheitseinrichtungen auf Funktion prüfen Sicherheitsventile, Wasserstand und Druckbegrenzer nach Angaben des Herstellers prüfen. 9. Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Membran Ausdehnungsgefäßes beachten.
- Seite 8 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 10. Schauglas an der Kesseltür reinigen Dichtungen und Schlauchverbindung auf Dichtheit prüfen. 11. Wasserbeschaffenheit prüfen Richtwerte siehe Seite 10. Die Menge des Ergänzungswassers und die jeweilige Konzentration an Calciumhydrogenkarbonat in Tabelle eintragen. Füllwasser Ergänzungs Zählerstand Gesamt Calciumhydrogenkarbonat Wasseraufbereitung Datum...
- Seite 9 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 14. Rücklauftemperaturanhebung (falls vorhanden) auf Funktion prüfen Nach Angaben des Herstellers prüfen. 15. Belüftung des Aufstellraumes prüfen 16. Abgasrohr auf Dichtheit prüfen 17. Nebenluftvorrichtung (falls vorhanden) prüfen 18. Brenner einregulieren Serviceanleitung Brenner...
-
Seite 10: Richtwerte Für Die Wasserbeschaffenheit
Zusatzinformationen Richtwerte für die Wasserbeschaffenheit Heizungsanlagen mit bestimmungsgemäßen Betriebstemperaturen bis 100 ºC (VDI 2035) Heizkesselgesamtleistung Calciumhydrogenkarbonat Konzentration Maximal zulässige Füll und der Anlage [Q] [Ca(HCO ] des Füll und Ergänzungs Ergänzungswassermenge [V wassers 100 kW < Q x 350 kW Ca (HCO x 2,0 mol/m ] = dreifaches Anlagenvolumen... -
Seite 11: Einzelteilliste
Zusatzinformationen Einzelteilliste Hinweise für Ersatzbestellungen! Typ und Herstell Nr. (siehe Typenschild) sowie die Positionsnummer des Einzel teiles (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 001 Scharnierbolzen 002 Ankerstange (610 mm lang) 003 Ankerstange (480 mm lang) 004 Nippel 005 Dichtschnur ∅... - Seite 12 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 025 Hintersegment 026 Feuerraumrückwand 027 Reinigungsdeckel 028 Tauchhülse 029 Abgasrohr Reduzierstück ∅ 350/250 mm 030 Abgasrohr Reduzierstück ∅ 350/300 mm 031 Abgasdeckel 032 Blindplatte 033 Griffstück 034 Verlängerung (Länge 355 mm) 035 Verlängerung (Länge 1 000 mm) 036 Verlängerung (Länge 1 100 mm) 037 Flanschelement 038 3fach Zwischenelement...
- Seite 13 Zusatzinformationen Einzelteilliste Einzelteile 200 Vorderblech 201 Leiste 202 Blende 203 Schiene links (mit Pos. 224) 204 Schiene rechts (mit Pos. 224) 205 Haltewinkel hinten 206 Hinterblech rechts (mit Pos. 226) 207 Hinterblech links (mit Pos. 226) 208 Oberblech vorn 209 Oberblech Mitte C 860 kW 210 Oberblech hinten 211 Verbindungsblech...
- Seite 14 Zusatzinformationen 17/18...
-
Seite 15: Protokoll
Zusatzinformationen Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 16: Konformitätserklärung Für Heizkessel
Zusatzinformationen Zusatzinformationen Konformitätserklärung für Heizkessel Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitorond 200 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 267 89/336/EWG EN 303 90/396/EWG...
