Kesselsegmente
Kesselsegmente zusammenbauen
8.
9.
M 16
8.
12.
10
(Fortsetzung)
11.
11.

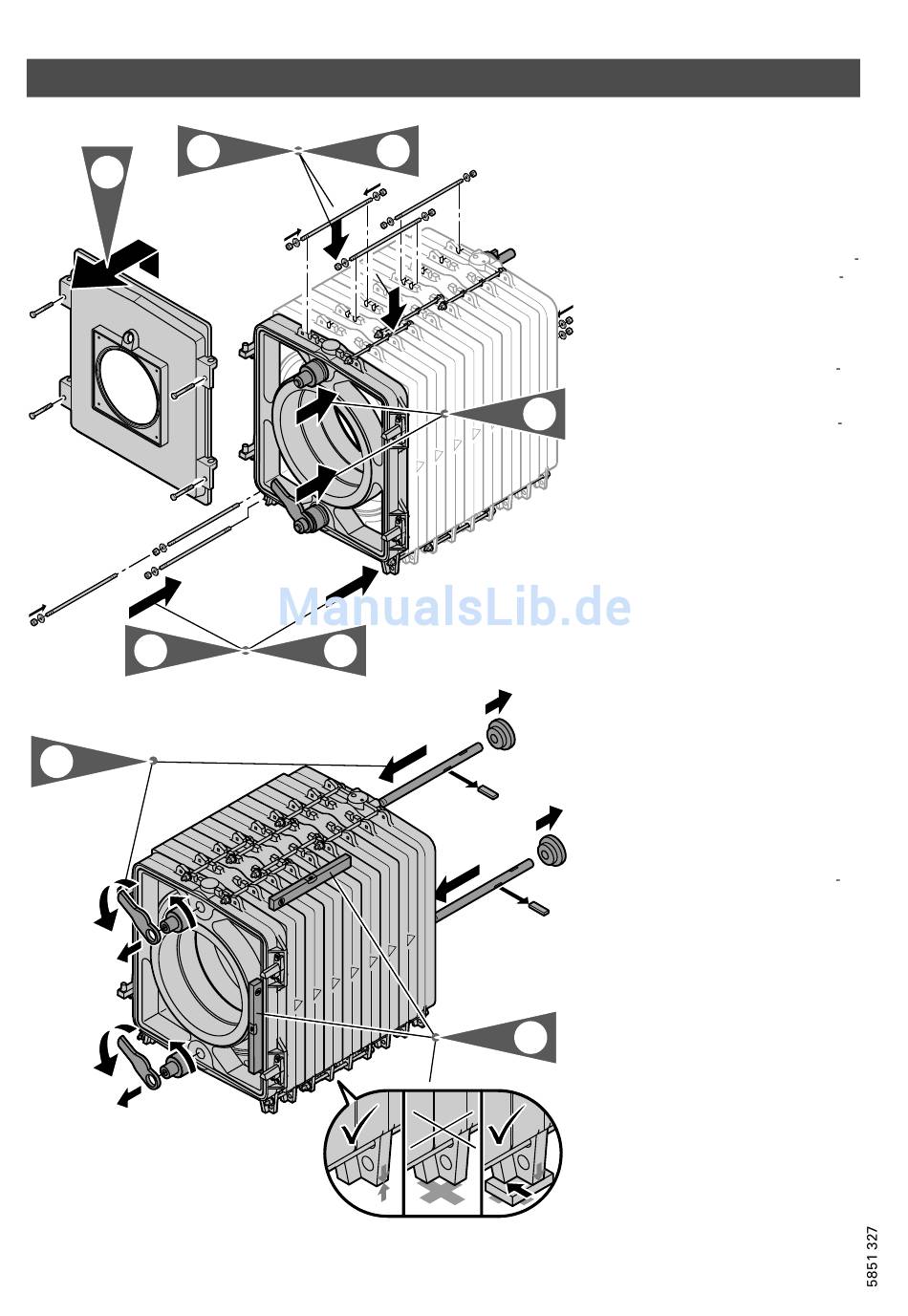

8. Ankerstangen oben rechts und
links sowie unten rechts und
links mit Muttern und Scheiben
anbauen (Muttern ohne Gewalt
anziehen) (siehe Seite 9).
9. Kesseltür vom Vordersegment
abbauen. Schrauben M 16 entfer
nen und die Tür aus den Schar
nierbolzen heben.
10. Vordersegment entsprechend
den Mittelsegmenten vorbereiten
und zusammenpressen. Press
werkzeug noch nicht lösen.
10.
11. Vordersegment mit Ankerstan
gen befestigen (siehe Punkt 8).
12. Spindelmuttern lösen und das
Presswerkzeug abnehmen.
13. Kesselkörper waagerecht und
senkrecht ausrichten.
Hinweis!
Alle Segmentfüße müssen fest
auf dem Untergestell bzw. Boden
stehen. Falls erforderlich, Seg
mentfüße mit Blechstreifen
unterlegen.
13.
