Montageanleitung
für die Fachkraft

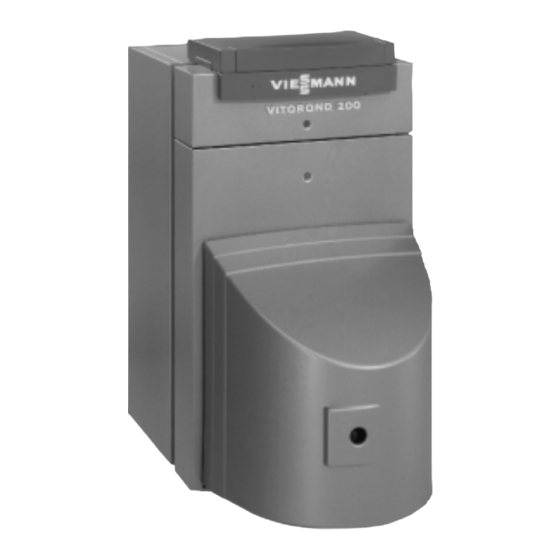

Vitorond 200
Typ VR2,15 bis 33 kW
Öl /Gas Heizkessel
VITOROND 200
5851 221
12/2002

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOROND 200

  • Seite 1 Montageanleitung für die Fachkraft Vitorond 200 Typ VR2,15 bis 33 kW Öl /Gas Heizkessel VITOROND 200 5851 221 12/2002...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Bei Brennstoff Gas den Gasabsperr Montage, Erstinbetriebnahme, hahn schließen und gegen ungewolltes Inspektion, Wartung und Instand Öffnen sichern. setzung müssen von autorisierten Fachkräften (Heizungsfachbetrieb/ Arbeiten an Gasinstallationen Vertragsinstallationsunternehmen) dürfen nur von einem Installateur...
  • Seite 3 Abstandsmaße A Heizkessel B Speicher Wassererwärmer C Tauchhülse (nur bei Vitocell, Typ EHA, 350 Liter) Maß a: Baulänge Vitoair und bauseitige Abgasrohre beachten. Nur bei Vitorond 200, 27 und 33 kW, mit Vitocell, Typ EHA, 350 Liter.
  • Seite 4: Heizkessel Aufstellen Und Ausrichten

    Heizkessel aufstellen und ausrichten Aufstellung ohne Speicher Wasser Aufstellung auf Speicher Wasser erwärmer erwärmer Heizkessel mit geringer Steigung Montageanleitung nach hinten ausrichten. Speicher−Wassererwärmer Aufstellung auf Untergestell Montageanleitung auf Verpackung Untergestell...
  • Seite 5: Abgasseitigen Anschluss Erstellen

    Abgasseitigen Anschluss erstellen Montageanleitung Vitoair 1. Abgasstutzen auf kürzestem Weg und leicht steigend mit dem Schornstein verbinden. Außen ∅ 130 mm Abgasrohr ..2. Messöffnung erstellen. 3. Abgasrohr eindichten und wärme dämmen (Anschluss−Stellen müssen gasdicht sein).
  • Seite 6: Sicherheitsanschlüsse Erstellen Und Dichtheit Prüfen

    Sicherheitsanschlüsse erstellen und Dichtheit prüfen Montageanleitung Wassermangelsicherung Kleinverteiler Durch Prüfungen ist nachgewiesen, dass die Anforderungen nach DIN 4751 2 erfüllt werden. Sicherheitsleitungen installieren. Eine zusätzliche Wassermangel sicherung ist nicht erforderlich. Mindestquerschnitte: H Sicherheitsventil Hinweis! Eintrittsanschluss DN 15 (R b) Die Heizkessel sind mit einem Sicher .
  • Seite 7: Elektrische Anschlüsse Erstellen

    Elektrische Anschlüsse erstellen Anschlüsse an die Regelung siehe Montageanleitung Kesselkreis regelung Hinweis! Die Netzleitung und der Kesseltemperatursensor § liegen in der Verpackung der Regelung. Fühler und Kesseltemperatursensor § so weit wie möglich in Tauchhülse schieben. ¨ Kapillaren nicht knicken, da sonst die Funktion der Fühler nicht gewährleistet ist. 3,9 x 4,5 A 230 V Leitungen B Kleinspannungsleitungen bündeln und fixieren...
  • Seite 8: Brenner Anbauen

    Anbau und Einregulierung des Brenners siehe separate Unterlagen des Brenners. Hinweise zur Inbetriebnahme Inbetriebnahme und Einregulierung siehe Serviceanleitung zu Heiz kessel, Brenner und Kesselkreisregelung. Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
