Montageanleitung
für die Fachkraft

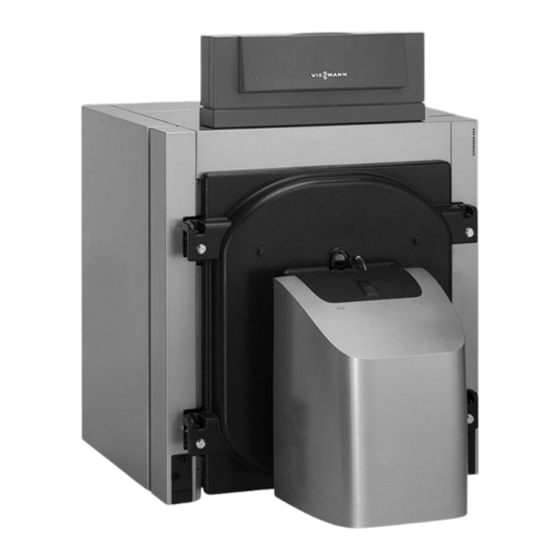

Vitorond 200
Typ VD2A, 125 bis 270 kW
Öl-/Gas-Heizkessel
VITOROND 200
Nach Montage entsorgen!
5581 831
3/2013

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOROND 200

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitorond 200 Typ VD2A, 125 bis 270 kW Öl-/Gas-Heizkessel VITOROND 200 Nach Montage entsorgen! 5581 831 3/2013...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung Bestimmungsgemäße Verwendung..............Abstandsmaße..................... Lieferumfang Grundkessel................... Montageablauf Kesselsegmente zusammenbauen..............■ Hintersegment vorbereiten................■ Erstes Mittelsegment anbauen und zusammenpressen........10 ■ Weitere Kesselsegmente anbauen und zusammenpressen......12 ■ Segmente mit Ankerstangen verbinden............14 ■ Presswerkzeug entfernen und Heizkessel ausrichten........15 Verteilerrohr und Entleerung anbauen..............
  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Jede andere Verwendung ist nicht in geschlossenen Heizungssystemen bestimmungsgemäß. Daraus resultie- gemäß EN 12828 unter Berücksichti- rende Schäden sind von der Haftung gung der zugehörigen Montage-, Ser- ausgeschlossen. vice- und Bedienungsanleitungen sowie der Angaben im Datenblatt installiert und Darüber hinausgehende Verwendung ist betrieben werden.
  • Seite 5: Abstandsmaße

    Abstandsmaße 500 (200) 500 (200) 200 (100) A Außenkante Untergestell (Zubehör) Maße in Klammern sind Mindestab- stände. Nenn-Wärmeleistung 1200 1400 1600 1800 2000 Baulänge des Brenners beachten...
  • Seite 6: Lieferumfang Grundkessel

    Lieferumfang Grundkessel A Brennerplatte im separaten Bei- G Verteilerrohr in der oberen Nabe pack H Hintersegment B Kesseltür K Abgasabzug (montiert) C Vordersegment L Kesselzubehör in der Brennkammer D Wirbulatoren in den zweiten Zügen (Bei Anlieferung als vormontierter (nur bis 195 kW) Kesselblock kein „Beipack Einzel- E Ankerstangen segmente“!)
  • Seite 7: Kesselsegmente Zusammenbauen

    Kesselsegmente zusammenbauen Hinweis Kesselzubehör aus der Brennkammer Bei Anlieferung als vormontierter Kes- entnehmen. selblock: Weiter mit Seite 17. 125-195 kW...
  • Seite 8: Hintersegment Vorbereiten

    Kesselsegmente zusammenbauen (Fortsetzung) Hinweis Wir empfehlen, den Heizkessel auf das Untergestell (Zubehör) mit schallabsor- bierenden Stellfüßen zu stellen. Hintersegment vorbereiten A Reinigungsmittel B Abstand zur Wand beachten (siehe Seite 5)
  • Seite 9 Kesselsegmente zusammenbauen (Fortsetzung) A Reinigungsmittel B Beiliegendes Leinöl-Graphit Hinweis Die Nippel müssen gerade und fest in den Naben sitzen.
  • Seite 10: Erstes Mittelsegment Anbauen Und Zusammenpressen

    Kesselsegmente zusammenbauen (Fortsetzung) Erstes Mittelsegment anbauen und zusammenpressen Dichtmasse in Dichtkontur am ersten Mittelsegment auftragen A Dichtkontur am ersten Mittelseg- B Beiliegende Dichtmasse ment Segmente zusammenpressen Montageanleitung Presswerk- zeug Handhabung des Presswerkzeugs:...
  • Seite 11 Kesselsegmente zusammenbauen (Fortsetzung) Hinweis Presswerkzeug entfernen Beim Zusammenpressen den Abstand oben und unten zwischen den Segmen- Hinweis ten gleichhalten. Segmente nicht ver- Vor dem Anbau weiterer Kesselseg- kanten. mente das Presswerkzeug lösen und Segmente nicht gewaltsam zusammen- herausnehmen. pressen, wenn sie sich an den Naben berühren.
  • Seite 12: Weitere Kesselsegmente Anbauen Und Zusammenpressen

    Kesselsegmente zusammenbauen (Fortsetzung) Weitere Kesselsegmente anbauen und zusammenpressen A Reinigungsmittel B Beiliegendes Leinöl-Graphit...
  • Seite 13 Kesselsegmente zusammenbauen (Fortsetzung) Hinweis Die Nippel müssen gerade und fest in den Naben sitzen. Dichtmasse in Dichtkontur an allen Folgesegmenten auftragen A Dichtkontur an allen Folgesegmen- B Beiliegende Dichtmasse Segmente zusammenpressen Siehe Seite 10 bis 11.
  • Seite 14: Segmente Mit Ankerstangen Verbinden

    Kesselsegmente zusammenbauen (Fortsetzung) Segmente mit Ankerstangen verbinden Achtung Hinweis Der Heizkessel wird durch das Die Muttern der Ankerstangen A nur Presswerkzeug zusammenge- handfest anziehen. Keine Gewalt aus- presst. üben. Presswerkzeug nicht lösen, bevor die Segmente mit den Ankerstangen A verbunden sind.
  • Seite 15: Presswerkzeug Entfernen Und Heizkessel Ausrichten

    Kesselsegmente zusammenbauen (Fortsetzung) Presswerkzeug entfernen und Heizkessel ausrichten Hinweis Alle Segmentfüße müssen fest auf dem Untergrund stehen. Falls erforderlich, Segmentfüße mit Blechstreifen unterle- gen.
  • Seite 16: Verteilerrohr Und Entleerung Anbauen

    Verteilerrohr und Entleerung anbauen A Dichtung E Vierkanteinsatz für Freilaufknarre B Verteilerrohr (liegt Presswerkzeug bei) F Muttern C Bolzen G Flansch D Stopfen R2...
  • Seite 17 Verteilerrohr und Entleerung anbauen (Fortsetzung) A Verteilerrohr F Distanzstück B Tauchhülse G Füll- und Entleerungshahn (bau- C Dichtung seits) H Kesselrücklauf-Dichtung D Bolzen Ø 59 x 118 x 3 mm E Reduzierstück Hinweis Richtige Lage des Verteilerrohres prü- fen.
  • Seite 18: Dichtheit Des Kesselblocks Prüfen

    Dichtheit des Kesselblocks prüfen Nur bei Anlieferung in Einzelsegmen- ten. Hinweis Bei Anlieferung als Kesselblock nicht erforderlich (werkseitige Prüfung). A Blindflansch (bauseits) Wasserdruckprüfung nach TRD 702 durchführen. Prüfdruck: 9 bar (0,9 MPa) Heizkessel über den Vorlauf entlüften. Hinweis Bei der Wasserdruck- bzw. Dichtheits- prüfung dürfen keine Druck-, Regel- oder Sicherheitseinrichtungen angebaut sein.
  • Seite 19: Wirbulatoren (Nur Bis 195 Kw) Und Kesseltür

    Wirbulatoren (nur bis 195 kW) und Kesseltür Bei Anlieferung in Einzelsegmenten 125-195 kW Hinweis Die Kesseltür kann von Links- auf Rechtsanschlag umgebaut werden.
  • Seite 20: Heizwasserseitig Anschließen

    Heizwasserseitig anschließen ≥400 Entleerung, R 1 B Kesselrücklauf-Dich- KR Kesselrücklauf, DN 65 tung Ø 59 x 118 x 3 mm KV Kesselvorlauf, DN 65 A Füll- und Entleerungshahn (bau- seits) Hinweis Alle Rohrleitungsanschlüsse last- und momentfrei herstellen. Sicherheitsanschluss erstellen Montageanleitung Kleinverteiler Wassermangelsicherung und Anschluss-Set Die Heizkessel müssen mit einer Was-...
  • Seite 21 Sicherheitsanschluss erstellen (Fortsetzung) Sicherheitsventil Achtung Die Heizkessel sind mit einem Sicher- Ungeeignete Wasserbeschaffen- heitsventil auszurüsten, das bauteilge- heit kann zu Schäden am Kes- prüft, der TRD 721 entsprechend und je selkörper führen. nach ausgeführter Anlage gekennzeich- Der Heizkessel darf nur mit Was- net sein muss.
  • Seite 22: Wärmedämm-Matte Anbauen

    Wärmedämm-Matte anbauen Hinweis Alle erforderlichen Teile liegen im Karton der Wärmedämmung. A Gewindestifte SW 17 Hinweis Gewindestifte und die übrigen Befesti- gungsschrauben des Abgasabzugde- ckels fest anziehen. Gewindestifte ggf. ausrichten.
  • Seite 23: Abgasseitig Anschließen

    Abgasseitig anschließen Montageanleitung Vitoair 1. Abgasstutzen auf kürzestem Weg und leicht steigend mit dem Schorn- stein verbinden. Außen-Ø des Abgasstutzens: 200 mm 2. Messöffnung erstellen. x Ø 2 - 3 3. Abgasrohr eindichten und wärme- Ø D dämmen (Anschluss-Stellen müssen gasdicht sein).
  • Seite 24: Hinterbleche Und Therm-Control-Sensor

    Hinterbleche und Therm-Control-Sensor B 3,9 x 9,5 M 6 x 10 A Therm-Control-Sensor (liegt in der Verpackung der Wärmedämmung) Hinweis Therm-Control-Sensor zwischen dem dritten und vierten Segment (von hinten) einbauen.
  • Seite 25: Wärmedämm-Mantel Anbauen

    Wärmedämm-Mantel anbauen ≈80 A Schwarze Seite nach außen C Schriftzug Vitorond 200 B Durchführungen nach hinten...
  • Seite 26: Bleche Anbauen

    Bleche anbauen Seitenbleche und Vorderblech anbauen Hinweis Brennerleitungen fA und lÖ liegen in der Verpackung der Wärmedämmung. 3,9 x 9,5 lÖ...
  • Seite 27: Regelung Und Elektrischer Anschluss

    Regelung und elektrischer Anschluss Regelung anbauen und elektrische Leitungen verlegen Hinweis Netzanschluss-Stecker fÖ liegt in der Kesseltemperatursensor § liegt in der Verpackung der Regelung. Verpackung der Regelung. Fühler und Kesseltemperatursensor so weit wie möglich in Tauchhülse schieben. Achtung Beschädigungen der Kapillaren führen zu Funktionsstörungen der Fühler.
  • Seite 28 Regelung und elektrischer Anschluss (Fortsetzung) Kapillaren nicht knicken. § 6 x 12 A Schrauben, 6 x 12 (liegen der Rege- C Kleinspannungsleitungen lungsblende bei) D Brennerleitungen B 230 V-Leitungen Hinweis 230 V-Leitungen und Kleinspannungs- leitungen getrennt verlegen.
  • Seite 29: Anschlüsse An Das Regelungsunterteil

    Regelung und elektrischer Anschluss (Fortsetzung) Achtung Alle elektrischen Leitungen mit Elektrische Leitungen dürfen Leitungsbindern sichern. nicht mit heißen Bauteilen in Berührung kommen. Anschlüsse an das Regelungsunterteil Montageanleitung Kesselrege- lung...
  • Seite 30: Oberbleche Und Regelungsblende Anbauen

    Oberbleche und Regelungsblende anbauen 3,9 x 9,5 A Typenschild Montageanleitung Kesselrege- lung...
  • Seite 31: Brenner Anbauen

    Brenner anbauen Brenner anbauen und einregulieren: Separate Unterlagen des Bren- ners. Heizkessel mit 125 kW: Lochkreis der Brennerbefestigungslö- cher, Brennerbefestigungslöcher und Flammrohr-Durchführungsöffnung der mitgelieferten Brennerplatte entspre- chen der EN 226. Heizkessel ab 160 kW: Falls der Brenneranschluss nicht werk- Hinweis seitig vorbereitet wurde, an der beilie- Das Flammrohr muss von Vorderkante genden Blindplatte die Flammrohröff-...
