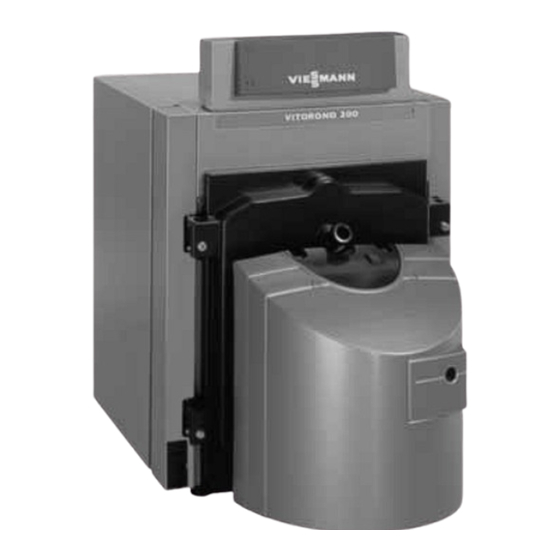

- Seite 1 Montageanleitung für die Fachkraft Vitorond 200 Typ VD2, 125 bis 270 kW Öl /Gas Heizkessel VITOROND 200 5851 085 12/2000...
-
Seite 2: Allgemeine Informationen
Anleitungen. Bei Arbeiten, die ein Öffnen der Rege lung erfordern, darf über die internen Bauteile keine statische Entladung stattfinden. Produktinformation Vitorond 200 Typ VD2 Dreizugkessel in Gussgliederbauweise. Niedertemperatur Öl /Gas Heizkessel für geschlossene Heizungsanlagen nach DIN 4751. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Produktinformation . -
Seite 4: Aufstellung
Aufstellung Abstandsmaße Zur einfachen Montage und Wartung sollten die angegebenen Maße einge halten werden, bei beengten Platzver 500 (200) hältnissen müssen nur die Mindestab stände (Maße in Klammern) einge halten werden. Im Auslieferungszustand ist die Kessel tür nach links ausschwenkbar ange baut. -
Seite 5: Einzelne Kesselsegmente Zusammenbauen
Kesselsegmente Einzelne Kesselsegmente zusammenbauen (nicht erforderlich bei Anlieferung als Kesselblock) Transport Die Kesselsegmente bzw. den Kessel block mit geeigneten Transportmitteln in den Aufstellraum einbringen. Zum Einhängen des Ladegeschirrs sind an der Oberseite der Segmente Ösen angegossen. Montage Alle zum Zusammenbau des Heizkes sels benötigten Teile liegen in den Ver packungen Kesselzubehör in der Brenn kammer. - Seite 6 Kesselsegmente Einzelne Kesselsegmente zusammenbauen (Fortsetzung) 11. Dichtflächen der Naben mit Lösungsmittel reinigen. Evtl. an den Naben der Segmente vorhandene Grate abfeilen. 12. Beiliegenden Klebstoff auf die Dichtnuten auftragen. Klebstoff ca. 5 Min. antrocknen lassen. ¨ Sicherheitshinweis! Während der Verarbeitung des Kleb stoffs für eine gute Durchlüftung des Arbeitsraumes sorgen.
- Seite 7 Kesselsegmente Einzelne Kesselsegmente zusammenbauen (Fortsetzung) Segmente mit Presswerkzeug zusammenziehen 1. Je ein Grundelement von vorn in die oberen und unteren Naben einschie ben. 2. Je einen Druckflansch von hinten über Grundelemente schieben und mit Spannkeil befestigen. Hinweis! Absatz der Druckflansche in die Boh rungen des Hintersegments einset zen.
- Seite 8 Kesselsegmente Einzelne Kesselsegmente zusammenbauen (Fortsetzung) 17. Kesseltür vom Vordersegment abbauen. Schrauben M 12 entfer nen und die Tür aus den Scharnier bolzen heben. 18. Vordersegment entsprechend den Mittelsegmenten vorbereiten und zusammenpressen. ¨ Vorsicht! Presswerkzeug noch nicht lösen. 19. Segmente mit Ankerstangen ver binden.
-
Seite 9: Verteilerrohr Und Anschlussrohre Anbauen
Kesselsegmente Verteilerrohr und Anschlussrohre anbauen 1. Dichtung auf das Flanschelement schieben. 2. Flanschelement und Endelement zusammenstecken und mit beilie gender Blechschraube befestigen (nicht bei 125 kW). 3. Verteilerrohr von hinten durch die unteren Naben in den Heizkessel einschieben. Hinweis! Ausströmöffnungen nach oben. 4. -
Seite 10: Wirbulatoren Einschieben Und Kesseltür Anbauen
Kesselsegmente/Anschlüsse Wirbulatoren einschieben und Kesseltür anbauen 1. Wirbulatoren (nur bei 125 bis 230 kW) bis zum Anschlag in den zweiten Zug einschieben. 2. Wirbulatoren in Pfeilrichtung in den dritten Zug einbringen. Den ersten Wirbulator bis zum Griff stück einschieben, den zweiten Wir bulator am Griffstück einhängen und so weit einschieben, bis das Griff stück mit dem dritten Zug des Vor... -
Seite 11: Heizwasserseitige Anschlüsse Erstellen
Anschlüsse Heizwasserseitige Anschlüsse erstellen Hinweis! Planungsanleitung Vitorond beachten. Der Heizkessel ist nur für Pumpen warmwasser Heizungen geeignet. Alle Rohrleitungsanschlüsse sind last und momentfrei herzustellen. 1. Heizungsanlage gründlich spülen (besonders bei Anschluss des Heiz kessels an eine vorhandene Hei zungsanlage). Montageanleitung Anschluss Set 2. -
Seite 12: Wärmedämmung
Wärmedämmung Wärmedämmung anbauen 11. Gewindestifte (SW 17) in die vier B 3,9 x 9,5 äußeren Gewindelöcher am Hinter segment einschrauben. Hinweis! Gewindestifte und die übrigen Befestigungsschrauben des Abgas abzugdeckels fest anziehen. Gewindestifte ggf. ausrichten. 12. Reinigungsdeckel abbauen. 13. Wärmedämm Matte hinten anbauen (Einschnitte mit beiliegen den Glasseidestreifen zukleben). - Seite 13 Wärmedämmung Wärmedämmung anbauen (Fortsetzung) 11. Brennerleitungen (liegen in der Ver packung der Wärmedämmung) durch Leitungsdurchführung der Schiene rechts oder links zur Kes seloberseite führen. 12. Seitenbleche in Schienen und Hin terbleche einhaken. 13. Vorderblech zwischen die Schienen legen und mit Blechschrauben B 3,9 x 9,5 B 3,9 ×...
-
Seite 14: Regelung Anbauen
Wärmedämmung Regelung anbauen ¨ Vorsicht! Kapillaren nicht knicken, da sonst die Funktion der Fühler nicht gewährleistet ist. 1. Regelungshinterteil mit den Haken an der Unterseite in das Vorderblech einschieben. 2. Regelungshinterteil mit Blech schrauben B 3,9 × 30 an das Vorderblech schrauben. -
Seite 15: Brenner Anbauen
Brenner Brenner anbauen Anbau des Brenners siehe separate Unterlagen des Brenners. Heizkessel mit 125 kW: Hinweis! Lochkreis der Brennerbefestigungs Das Brennerrohr muss von Vorderkante löcher, Brennerbefestigungslöcher und Brennerflansch mindestens 110 mm in Brennerrohr Durchführungsöffnung der den Heizkessel hineinragen. mitgelieferten Brennerplatte entspre Zur einwandfreien Funktion ist die chen der EN 226. -
Seite 16: Brenner Einstellen
Rechenwerte zur Auslegung des Schornsteines nach DIN 4705 bezogen auf 13 % CO bei Heizöl EL und auf 10 % CO bei Erdgas. Gemessene Abgastemperatur bei 20 ºC Verbrennungslufttemperatur. Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80...
